| ボス DS-1 | |
|---|---|
 | |
| ブランド | ボス |
| メーカー | ローランド株式会社 |
| 日付 | 1978年〜現在 |
| 技術仕様 | |
| 効果の種類 | ディストーションペダル |
| コントロール | |
| ペダルコントロール | ゲイン（トーン）、出力音量（レベル）、歪み（ディストーション） |
| 入力/出力 | |
| 入力 | 単核症 |
| 出力 | 単核症 |
ボスDS-1は、ローランド社が1978年からボスのブランド名で製造しているギター用ディストーションペダルです。ボスが製造した最初のディストーションエフェクトユニット[1]であり、多くの著名なギタリストが使用する定番エフェクトとなっています。[2]
ボスは後継機としてDS-2を発売した。[3] DS-2「ターボディストーション」は1987年に発売され、よりシャープな中音域の音を生み出す「ターボ」設定を備えている点を除いてDS-1と非常によく似ている。[4]ボスは2017年にDS-1の40周年記念モデルをブラックの限定版として発売した。
バリエーション
DS-1 – 1978 年にリリースされたオリジナル ペダル。

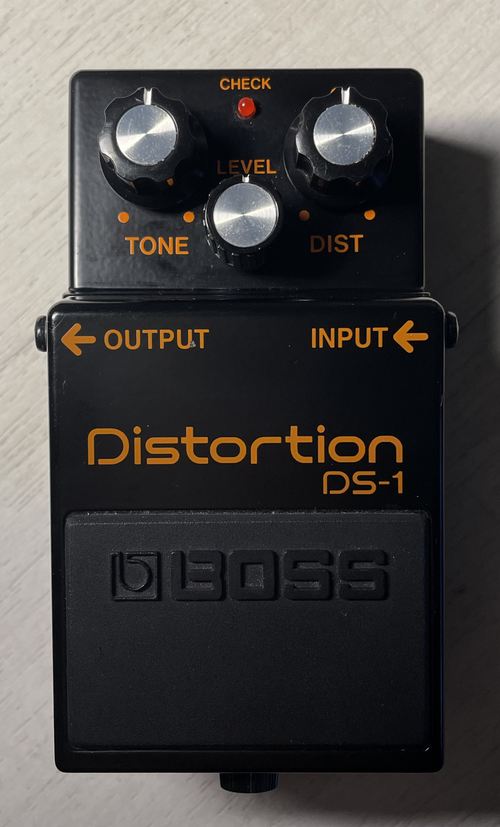

DS-1 BK – ギターセンター限定で、黒いボディにオレンジ色のフォントが特徴。2016年に発売され、3,000台限定で販売された。[5]
DS-1-4A – 2017年に発売された、黒のボディに金色のフォントが特徴の40周年記念モデル。[6]
DS-1W – WazaCraftバージョン、2023年に発売。[7]
DS-1-B50A – 創立50周年を記念したオレンジメタリック塗装。2023年に7,000台限定で発売。[8]
回路
DS-1 回路の設計図はシンプルで、トランジスタブースト ステージ、ハード クリッピングダイオードを備えたオペアンプ ゲインステージ、およびトーン コントロール を囲む 1 組の入力バッファと出力バッファで構成されています。
このペダルは、他の Boss エフェクト ユニットと同じJFETスイッチング回路を備えており、ボタンを押すだけで信号を再ルーティングして、エフェクトをバイパスするか有効にすることができます。どちらの状態でも、信号はエフェクトの入力および出力バッファ ステージを通過します。これが Boss ペダルと「トゥルー バイパス」ペダルの主な違いです。バッファ自体は類似しており、どちらもユニティ ゲインのコモンコレクタ アンプです。それぞれに 2SC2240 Toshibaトランジスタが搭載されていますが、これは安価で信頼性が高いという点だけが特別な点です。
トランジスタ ブースト ステージは、直列に接続された 2 つのハイパス フィルタと、それに続くコモン エミッタアンプで構成されています。これは、歪みステージの前に不要な低音周波数を除去し、増幅時に信号に濁りが蓄積されるのを防ぎます。このステージは、信号を 35 dB ブーストし、わずかな歪みをもたらします。
オペアンプのゲインステージは、Boss DS-1回路で最も重要な部分で、クリッピングダイオード、オペアンプ、およびサウンドを洗練して色付けするその他のフィルターを備えています。オペアンプステージは、ペダルの歴史の中で実際に変更された唯一の回路部分です。もともと、1978年に回路はオペアンプではなく東芝TA7136APプリアンプを中心に構築され、これにより、より暖かく豊かなサウンドの効果が得られました。1994年に、東芝プリアンプの在庫寿命が終わりに近づいたため、入手しやすいデュアルオペアンプであるRohm BA728Nを搭載できるように回路を変更する必要がありました。このバージョンはオリジナルよりもわずかに静かですが、それ以外は基本的に同じです。Rohmオペアンプは2000年に三菱M5223ALオペアンプに置き換えられ、今日まで回路の中心となっています。[9]歪みそのもののほとんどは、ハードクリッピング方式で構成されたシリコン 1N4148 クリッピングダイオードによって処理され、0.7V 以上と -0.7V 以下のすべての信号をクリッピングします。DS-1 の一般的な改造の 1 つは、D4 と D5 のラベルが付いたダイオードの 1 つまたは両方を LED またはゲルマニウムダイオードに交換することです。ダイオードに応じて、ペダルはさまざまな音響特性を持つことができます。順方向電圧の低いダイオードはペダルの音を小さくしますが、歪みが飽和し、順方向電圧の高いダイオードは音が大きくなりますが、歪みが少なくなります。
最後になりましたが、出力バッファの直前にある控えめな「ビッグマフパイ」スタイルのトーンコントロールは、固定カットオフローパスフィルターと固定カットオフハイパスフィルターで、ポテンショメーターの位置に応じて低域または高域を減衰させます。2つのフィルターが相互接続されているため、ポテンショメーターが中央の位置にあるときに約500Hzにノッチまたはスクープが作成されます。[10]トーンコントロールのシーソー特性により、-12dBのボリューム損失が発生し、ペダルの出力は350mVになります[11] 。これはほとんどの用途に適していますが、DS-1がより高いレベルの入力でユニティゲインを達成できるかどうかという問題が生じます。
注目ユーザー
- ビリー・ジョー・アームストロング
- ブルース・キューリック
- チャック・シュルディナー
- デイヴ・グロール
- デイブ・ナヴァロ
- ダグ・アルドリッチ
- ゲイリー・ムーア
- ジョージ・リンチ
- ジョー・サトリアーニ[2]
- ジョン・フルシアンテ
- カート・コバーン[12] [13]
- マーク・スピーア[14]
- マティアス・ヤブス
- マイク・スターン[15]
- オラ・イングランド
- ピーター・スティール
- スティーブ・ロザリー[16]
- スティーヴ・ヴァイ
