バルチックケーブル

バルチックケーブル
スウェーデンのバルト海ケーブルHVDCの鉄塔
バルチックケーブルの位置
位置
国	スウェーデン、ドイツ
座標	北緯53度53分45.8秒 東経10度48分08.7秒 / 北緯53.896056度 東経10.802417度 / 53.896056; 10.802417 (リューベック・ヘレンウィク静止型インバータープラント)北緯55度25分27秒 東経13度03分43.3秒 / 北緯55.42417度 東経13.062028度 / 55.42417; 13.062028 (ヴェストラ ヴァーリンゲ ケーブル ターミナル) 北緯55 度 25 分 50.1 秒 東経 13 度 3 分 12 秒 / 北緯 55.430583 度 東経 13.05333 度 / 55.430583; 13.05333 (第 1 ストレーナー) 55°27′8.1″N 13°2′56.2″E / 55.452250°N 13.048944°E / 55.452250; 13.048944 (第 2 ストレーナー) 55°28′33.3″N 13°04′ 02.2″E / 55.475917°N 13.067278°E / 55.475917; 13.067278 (第 3 ストレーナー) 55°28′38.5″N 13°04′49.1″E / 55.477361°N 13.080306°E / 55.477361; 13.080306 (第 1 角吊り下げ鉄塔) 55°28′59.4″N 13°06′15.2″E / 55.483167°N 13.104222°E / 55.483167; 13.104222 (第 2 角吊り下げ鉄塔) 55°29′9.6″N東経 13°07′12.6″ / 北緯 55.486000° 東経 13.120167° / 55.486000; 13.120167 (第 3 角吊り鉄塔) 55°29′29.7″N 13°8′18.3″E / 55.491583°N 13.138417°E / 55.491583; 13.138417 (第 4 ストレーナ) 55°29′52″N 13° 08′33.6″E / 55.49778°N 13.142667°E / 55.49778; 13.142667 (第 4 角吊り鉄塔) 55°30′01.1″N 13°08′45″E / 55.500306°N 13.14583°E / 55.500306; 13.14583 (クルーゼベルク静的インバータプラント)
から	リューベック＝ヘレンヴィク
に	アリー
所有権情報
所有者	スタットクラフト・エネルギAS
オペレーター	バルチックケーブルAB
建設情報
導体/ケーブル製造業者	ABB社
変電所メーカー	ABB社
委託	1994
技術情報
タイプ	海底ケーブル / 架空線
電流の種類	HVDC
全長	262 km (163 マイル)
送電塔数	40
出力定格	600MW
交流電圧	380kV
直流電圧	450kV
極数	1
回路数	1

バルチックケーブルはバルト海の下を通る単極HVDC ^[1] 送電線で、ドイツとスウェーデンの電力網を相互接続する。最大送電電力は600メガワット（MW）である。

バルチック ケーブルは、ドイツの電力伝送における最高動作電圧である 450 kV の送電電圧を使用します。総プロジェクト費用は 20 億スウェーデン クローナ (2 億 8,000 万米ドル) で、リンク は1994年 12 月に運用を開始しました。長さ 250 キロメートル (160 マイル) のこのケーブルは、2006 年にBasslink が運用を開始する まで、世界で 2 番目に長い高圧海底ケーブルでした。

バルチックケーブルは、ドイツのリューベック＝ヘレンヴィクにある石炭火力発電所の跡地にある変換所から始まり、川底から6メートル（20フィート）下の水路でトラベ川を渡り、その後は川の東側に敷設された海底ケーブルの経路をたどる。プリヴァル半島を横断した後、ケーブルはメクレンブルク＝フォアポンメルン州の海岸と平行に走り、北東に曲がってスウェーデンに向かう。海上では、HVDCコンテックの海底ケーブルと交差する。これはバルト海で2本のHVDC海底ケーブルが交差する唯一の例であり、世界でも数少ない例の1つである。^[要出典]

送電線はスウェーデン南岸の着岸地点から、数キロ内陸で架空送電線に移行し、スウェーデン電力網の 400 kV/130 kV 変電所に接続されたクルーゼベリの終端鉄塔まで伸びています。

バルト海に位置する陽極は、それぞれ面積20m2のチタンネット40枚で構成され^、プラスチックチューブと石の下の海底に敷設されています。これは、断面積 ^630mm2の2本の平行接続ケーブルで構成される、全長23kmの地下海底電力線でクルーゼベルク変換所に接続されています。

陰極はエルメンホルストの北のバルト海にあります。直径 2 キロメートルの裸銅リングで構成されています。これは、長さ 32 キロメートルのケーブルでリューベック ヘレンヴィクの静的インバータ プラントに接続されています。このケーブルの最初の 20 キロメートルの断面積は 1400 mm ²で、最後の断面積は 800 mm ²です。このケーブルは、高電圧ケーブルから 2.5 メートル離れたトラーベ川の下のトンネルに敷設されています。この分離により磁場が低減され、この非常に人の出入りが多いエリアでは船舶のコンパスに影響を及ぼす可能性があります。ケーブルは単極線であるため、同じ定格の双極ケーブルよりもはるかに高い磁場を生成します。^{[引用が必要]}

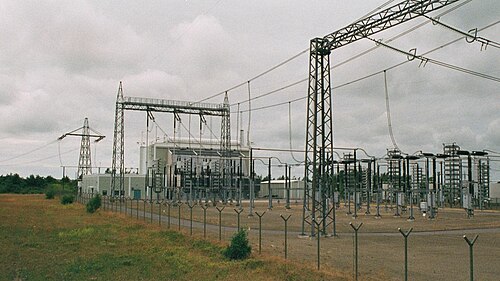

この架空線は無線干渉を引き起こす可能性があるため、クルーゼベルク変換所には非常に効果的なアクティブ フィルター システムが設置されています。リューベック - ヘレンヴィク変換所では、ドイツ側に架空電力線セクションがないため、このようなシステムは必要ありません。

このケーブルは最大送電定格の600メガワットで運用することはできない。リューベック・ヘレンヴィク変換所から始まる380kVの送電線がリューベック・ジームス変電所で終わるためである。これはドイツで中央ヨーロッパの380kV送電網に直接接続されていない唯一の380kV送電線であり、このためバルチックケーブルの容量は600MWではなく372メガワット(MW)となっている。このボトルネックは2004年に220kV送電線が追加で建設されたことで解決された。^[2]しかし、220kVと110kVの送電線を流れる電力は送電損失の増加に直面している。

変換所のエリアには、リューベック-ジームス変電所からの 2 つの 110 kV 回線によって給電される 110 kV/220 kV 変電所もあります。リューベック-ヘレンワイク変換所のエリアには、380 kV グリッドと 110 kV グリッドを接続する変圧器はありません。^{[引用が必要]}

2016年、所有者のStatkraftは、ケーブルでの電力取引による利益をめぐってスウェーデン当局との意見の相違から訴訟を起こした。^{[3] [4]}

2017年4月16日から17日にかけての夜、プリヴァル半島の電極ケーブルで故障が発生し、故障箇所が陰極として機能したため水素が発生した。発生した熱によって水素が引火し、3メートルの高さの炎が地面から上がった。電極ケーブルの状態を監視する装置がなかったため、オペレーターに警告は発せられなかった。消防隊は当初火を消すことができなかったが、電流を切ると炎は消えた。^[5]

当初計画されていたリューベックへの380kV送電線2本（クリュメル原子力発電所からリューベック・ジームスまでとシュヴェリーン変電所からリューベック・ヘレンヴィクまで）のうち、 E.ON AGの発表者によると、クリュメルとリューベック・ジームス間の380kV送電線はキャンセルされた。^[要出典]

リューベックからシュレースヴィヒ＝ホルシュタイン州、ハンブルク、ニーダーザクセン州の別の 380 kV 変電所まで 380 kV 線を敷設するという選択肢はまだある。リューベック＝ヘレンヴィクとシュヴェリーン間の 380 kV 送電線の建設は、環境保護団体の反対により進んでいない。^[要出典]

2005 年以降、リューベック・シームスでは 新しい 220 kV ケーブルと静止型無効電力補償装置により 600 MW の送電定格が可能になる予定です。
