バグプロット

バグプロット、またはスターバーストプロット^[1]^[2]は、 1次元のボックスプロットに類似した、 2次元または3次元の統計データを視覚化するロバスト統計の手法です。1999年にRousseuwらによって導入されたバグプロットを使用すると、データセットの位置、広がり、歪度、外れ値を視覚化できます。^[3]

工事

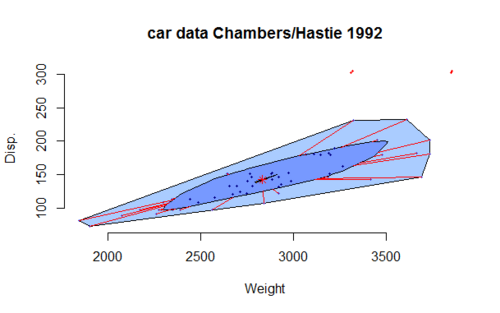

バッグプロットは、「バッグ」、「フェンス」、「ループ」と呼ばれる 3 つのネストされたポリゴンで構成されます。

内側の多角形はバッグと呼ばれ、 Tukeyの深さに基づいて構築されます。これは、与えられた点も含む半平面に含まれる観測値の最小数です。 ^[4]最大でデータポイントの50％が含まれます。
3つのポリゴンのうち最も外側にあるフェンスは、バッグプロットの一部として描かれるのではなく、バッグプロットを構築するために使われます。フェンスはバッグを一定の係数（通常は3）で膨らませることで形成されます。フェンスの外側にある観測値は外れ値としてフラグ付けされます。^[5]
外れ値としてマークされていない観測値は、フェンス内の観測値の凸包であるループで囲まれています。 ^[6]

グラフの中央近くにあるアスタリスク記号（*）は、深さの中央値、つまり最も高い Tukey 深度を示す点を示すために使用されます。バッグとフェンスの間の観測値は、深さの中央値までの線上に線分で示され、バッグと接続されます。3
次元バージョンは、内側のバッグと外側のバッグで構成されています。^[7]外側のバッグは、内側のバッグが見えるように透明な色で描画する必要があります。

プロパティ

バグプロットは平面のアフィン変換に対して不変であり、外れ値に対しても頑健である。 ^[8]
