アップルS1

アップルS1P
一般情報
発売	2016年9月
製造中止	2018年9月
デザイン：	アップル社
パフォーマンス
最大CPU クロックレート	520MHz
アーキテクチャと分類
応用	アップルウォッチシリーズ1
マイクロアーキテクチャ	ARMv7-A互換
命令セット	アーム
物理的仕様
コア	2 ;
グラフィックプロセッサ	PowerVRシリーズ6「ローグ」
歴史
前任者	アップルS1

アップルS1
	S1統合コンピュータ、幅2.5cm
一般情報
発売	2014年11月13日
製造中止	2016年9月7日
デザイン：	アップル社
共通メーカー	サムスン;
製品コード	APL0778
パフォーマンス
最大CPU クロックレート	520MHz
キャッシュ
L1キャッシュ	32KBデータ
L2キャッシュ	256KB
アーキテクチャと分類
応用	アップルウォッチ
テクノロジーノード	28 nm
命令セット	ARMv7-A
物理的仕様
コア	1 ;
グラフィックプロセッサ	パワーVR SGX543
製品、モデル、バリエーション
変異体	アップルS1P;
歴史
後継	アップルS2

Apple S1はApple Watchに内蔵されたコンピュータであり、Apple社では「システム・イン・パッケージ」（SiP）と表現されている。^[7]

サムスンはRAMやNANDフラッシュストレージなどの主要コンポーネントやアセンブリ自体の主要サプライヤーであると言われていますが^{[8] 、初期の分解調査では}東芝とマイクロンテクノロジーのRAMとフラッシュメモリが明らかになりました^[3]。

システムインパッケージ設計

カスタマイズされたアプリケーションプロセッサを使用し、メモリ、ストレージ、ワイヤレス接続、センサー、 I/Oのサポートプロセッサと組み合わせて、1つのパッケージで完全なコンピュータを構成します。このパッケージは耐久性のために樹脂で満たされています。^[9]

コンポーネント

リバースエンジニアリングによると、 Wi-FiとBluetoothを処理するプロセッサはBroadcom BCM43342 ^[10]であり、6軸ジャイロスコープはSTMicroelectronics製である。^[2]

Appleは、 32ビット ARMv7 ^[11]ベースのアプリケーションプロセッサAPL0778を中央処理装置（CPU）として設計し、PowerVR SGX543 グラフィックス処理装置（GPU）を統合しました。^[5]
エルピーダの512MB DRAM、APL0778 CPUの上にワイヤボンディング
NXPのNFCコントローラ
AMSのNFCブースターチップ
サンディスクと東芝の8GBフラッシュ
IDTのワイヤレス充電チップ
ADIのタッチコントローラ
STMicroelectronics の統合型ジャイロ/加速度計
Broadcom のBCM43342 Wi-Fi / FM / BTコンボチップ
Dialog Semiconductorの電源管理ユニット(PMU)

S1P

Apple Watch Series 1のSiPはS1Pと呼ばれ、表面的にはS1と全く同じに見えますが、実際はオンチップGPS機能を除いたS2です。S2と同じデュアルコアCPUと新しいGPU機能を搭載しており、S1よりも約50%高速です。^[12]^[13]

発表

S1 は、「Wish we could say more」イベントの一環として 2014 年 9 月 9 日に発表されました。

S1P は、2016 年 9 月 7 日に「See you on the 7th」イベントの一環として発表されました。

発売日

S1は、2015年4月に登場したApple Watchで初めて登場しました。^[7]^[14] S1は、S1Pを搭載した Apple Watch Series 1の発売とともに廃止されました。

S1Pは2016年9月16日にApple Watch Series 1とともに発売された。^[13]

画像

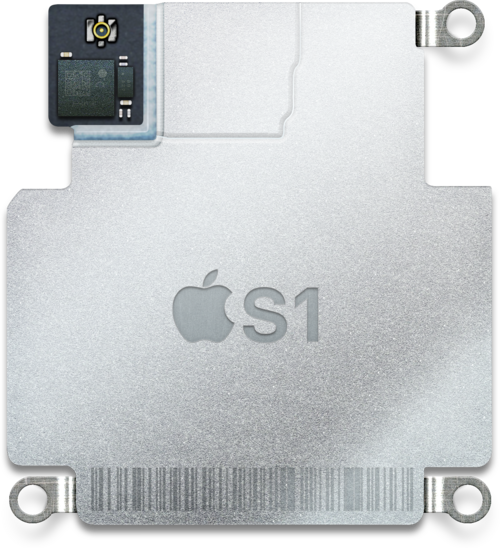

カプセル化されたS1パッケージの図^[9]^[15]

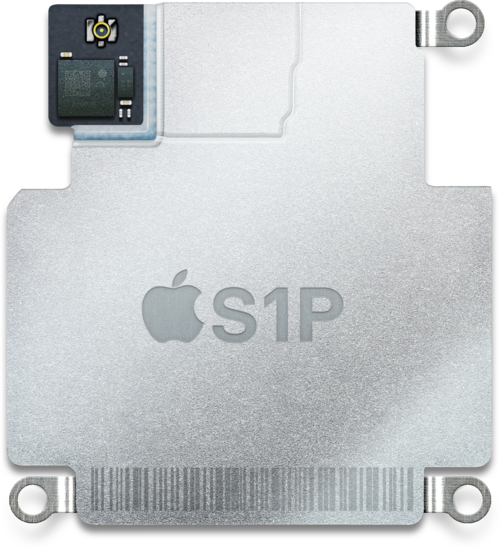

S1P パッケージでは、内部にカプセル化された違いはほとんど表示されません。

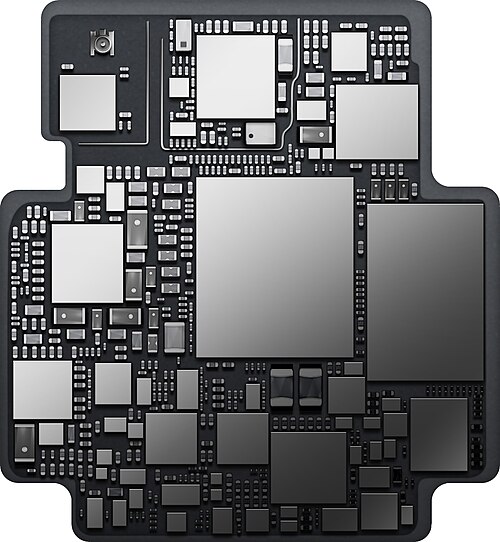

この図はS1パッケージ内のチップやその他のコンポーネントの位置を示しています。^[15]
S1はApple Watchのケースと比べてこのくらいの大きさです。^[15]

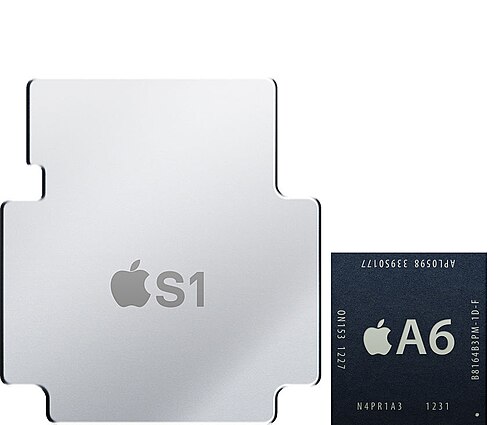

iPhone 5のS1とApple A6のサイズ比較^[15]

参照

Apple シリコン、Apple が設計した ARM ベースのプロセッサの範囲。
アップルウォッチ
アップルS2
