Apple IIe カード

Apple IIe カード^[1]

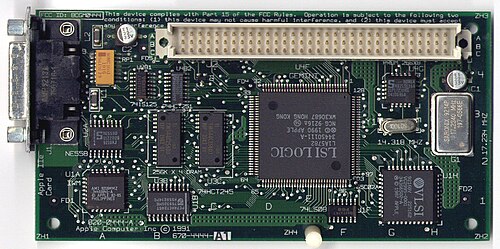

PDSベースのApple IIeカード。65C02 CPU、Gemini（Mega IIのスピンオフ）、IWM、256KBのRAMを搭載。
開発者	アップルコンピュータ
タイプ	互換性カード
発売日	1991年3月; 33年前 (1991-03)
導入価格	250米ドル（2023年には560米ドルに相当）
製造中止	1995年5月 (1995-05)

Apple IIe カードは、ハードウェアとソフトウェアのエミュレーションを通じて 、特定のMacintoshコンピュータでApple II (16 ビットII GSを除く)用に設計されたソフトウェアを実行できるようにする互換カードです。1991 年 3 月にLCファミリーで使用するためにリリースされたこのカードは、Apple が広く支配する教育市場をターゲットにしており、何千もの教育ソフトウェア タイトルが定着している Apple II ベースの教室から Macintosh ベースの教室への移行を容易にしました。

1990 年代に入っても、ほとんどの学校では教室や研究室で Apple II コンピュータとソフトウェアにかなりの投資を行っていました。しかし、その頃までに Apple は Apple II ラインを段階的に廃止しようとしており、Apple II 教育者 (および、より小規模ではあるが家庭や中小企業のユーザー) を Macintosh に移行させる手段として Apple IIe カードを導入しました。このカードを特定の68Kベースの Macintosh コンピュータに追加することで、10,000 タイトルを超える膨大な Apple II ソフトウェア ライブラリとの下位互換性が提供されます。ソフトウェアは、Apple IIe の場合と同じように、 Apple IIフロッピー ディスクから直接実行できます (標準のApple 5.25 ドライブに接続するカードのケーブル アダプタを介して可能になります)。同様の「Apple IIGS カード」は、16 ビットのApple IIGSソフトウェアを実行するために計画されましたが、コストが高すぎると判断されたためキャンセルされ、Apple II ラインのそのセグメントへの移行パスがなくなりました。^[2]

Apple 社は、以前の「エミュレータ」カードがうまくいかなかったため、メディアに対してこの周辺機器を「Apple IIe オプションボード」と呼ぶように依頼した。^[3] Apple IIe カードは、Macintosh LCシリーズ (I、II、III、III+、475、520、550、575) および LC スロット互換のColor Classic (I および II) で動作する。^[4] Apple II エミュレーション モードで動作している場合、このカードは Macintosh 周辺機器を Apple II デバイスとして使用する。マウス、キーボード、内蔵スピーカー、時計、シリアル ポート (プリンタ、モデム、ネットワーク)、追加 RAM (最大 1024 KB)、内蔵 3.5 インチ フロッピー ドライブ、およびハード ディスクはすべて Apple II デバイスとして機能する。付属の Y ケーブルを使用すれば、Apple II 固有の周辺機器も使用できる: Apple 5.25、Apple UniDisk 3.5、および Apple II ジョイスティックまたはパドル。 IIe カードをアクティブ化するには、ホスト Macintosh で System 6.0.8 から 7.5.5 で起動する特別なエミュレーション ソフトウェア (ブート ディスク) が必要です。Apple II モードはフルスクリーンでのみ実行され (ウィンドウ モードは不可)、IIe カードがホスト コンピュータを引き継ぐため、実行中はすべての Macintosh 操作が一時停止されます。

Apple IIe本体と同様に、Apple IIe カードはオンボードの65C02 CPUを使用しています。^[3] CPU は、Apple IIe のネイティブ 1.0 MHz速度またはアクセラレーションされた 1.9 MHz で動作するようにソフトウェアで設定できます。ビデオ エミュレーション (テキストとグラフィックス) は、ネイティブの Macintosh QuickDrawルーチンを使用してソフトウェアで処理されます。このため、ハイエンド マシンを除いて、実際の Apple IIe よりも動作が遅くなることがよくあります。カードをサポートする Macintosh は、IIe の 280×192 カラー高解像度グラフィックス(Macintosh では基本的に両方向に 2 倍) および 560x192 モノクロ Double-High-Res (垂直方向に 2 倍) との互換性を高めるために、560×384 解像度に切り替えることができます。これは、PDS スロットのローカル バスの性質により、通常のビデオ クロックの代わりにカードのオンボード 17.2349 MHz発振器を使用します。これは、512×384 の解像度に固定されている Color Classic に特に当てはまります。モニターのスキャン レートは同じままですが、水平ピクセル密度 (およびスキャン ラインあたりの総ピクセル クロック) は、同じ幅でより高い解像度に適合するように 10% 増加します。

IIe カードには 256K のRAMがあり、その半分は Apple IIe の標準 128K メモリ (64K メイン RAM と 64K バンク スイッチの拡張 80 列テキスト カードを再現) をエミュレートするために使用され、残りの半分のごく一部は IIe の ROM を格納します。Macworldは、 Apple IIGS のエンジニアが IIe カードの設計に協力したため、 「いくつかの非常に難解なゲーム」を除いて、すべてのコピー保護されたソフトウェアおよびその他のソフトウェアと互換性があると報告しました。 ^[3]ホスト Macintosh は、裸の Apple IIe にインストールできる多くの拡張カードと周辺機器をエミュレートするか、それらにネイティブ アクセスを提供します。IIe カードに提供されるこれらのサービスにより、ホストのSystem 7を同時に実行することは不可能になります。ハードウェア サービスには、1.44 MB 3.5 インチSuperDrive、マウス、1 MB RAM、80 列のテキストおよびグラフィックのモノクロまたはカラーディスプレイ、時計、テンキー、2 つのハードウェアシリアル ポート(IIe マウスに必要なエミュレートされたシリアル ポートに加えて)、SCSI ハード ドライブ、およびAppleShare ファイル サーバーが含まれます。付属の「Y ケーブル」を使用すると、最大 2 つの外付け 140 KBフロッピー ディスク 5.25 インチ ドライブ、800 KB「インテリジェント」3.5 インチUniDisk ドライブ、およびApple IIe エミュレーション モードで使用するためのApple IIジョイスティックまたはパドルコントロールを接続できます。IIe カードのディスク コントローラに互換性がないため、 800 KB 3.5 インチ ドライブと 1.44 MB SuperDrive はサポートされておらず、Y ケーブルで直接接続しても機能しません(U1A というラベルの付いたチップは、カードのゾーン A1 にあります - 上の写真の左下)。

製品には、PDS カード、Y ケーブル、取扱説明書、および 2 枚の 3.5 インチ フロッピー ディスク (「Apple IIe インストーラ ディスク」と「Apple IIe カード スタートアップ ディスク」) が含まれていました。バージョン 2.2.2d1 は、スタートアップ ディスクの最終リビジョンです。バージョン 2.2.1 と 2.2.2d1 へのパッチは、もともと Apple サポート エリアで入手可能でした (このソフトウェアは現在アーカイブ化され、元のマニュアルと同様にサイト外に移動されています)。

Appleは、LCによって安価なPCクローンに奪われた教育市場シェアを取り戻すことができたと述べた。1992年5月時点で^[update]、学校に販売されたLCの約半数がIIeカードを使用していた。^[5]

• LSI Logic Gemini チップ ( Mega IIに類似)。RAM 、ファームウェア、CPU、ビデオ生成を除いて、ほぼ完全な Apple IIe を単一のマイクロ回路に搭載。
• フロッピー制御機能のためのIWM（Integrated Woz Machine ）
• 256 KB RAM 内蔵 (128 KB は Apple II メモリ、128 KB は Macintosh 用に予約)
• 1.023 MHz または 1.9 MHz で動作する 65C02 プロセッサ
• 高密度 26 ピン コネクタと「Y ケーブル」は、ジョイスティック/パドルと 2 つの Apple 5.25 インチまたは UniDisk 3.5 インチ フロッピー ディスク ドライブをサポートします。
• 最大1 MBのネイティブMacintosh RAMにアクセスできる
• QuickDraw ソフトウェア エミュレーションにより、すべての Apple IIe テキストおよびビデオ モードがサポートされます。

注: Apple IIe をエミュレートする場合、フルスクリーン モードのみが使用可能で、実行中はすべてのネイティブ Macintosh 機能が一時停止されます (MacOS の外部で実行される独自のグラフィカル コントロール パネルを使用して、仮想 Apple II スロットと周辺機器を構成できますが、このアクティビティ中はネイティブ コンピュータ機能とエミュレートされたコンピュータ機能の両方が一時停止されます)。Macintosh 機能とコントロールは、エミュレーションが完全にシャットダウンされて終了した場合にのみ再開されます。

このカードは、LC シリーズの Macintosh の多くでPDSスロットに差し込めますが、すべてのモデルとシステム ソフトウェアの組み合わせがサポートされているわけではありません。Apple の Tech Info Library の記事 #8458 には、Apple IIe カードと互換性のあるモデルとして、Color Classic、Colour Classic II、LC、LC II、III & III+、LC 475、520、550、575、 Quadra 605、Performa 4XX、52X、55X、56X、57X がリストされています。ただし、LC 互換の PDS スロットを持ち、 24 ビットメモリ アドレス指定をサポートするその他の68Kモデルは、一般的に Apple IIe カードと互換性がありますが、正式にはサポートされていません。IIe カードをアクティブ化するには、ホスト Macintosh で System 6.0.8 から 7.5.5 で起動した Apple のエミュレーション ソフトウェア (ブート ディスク) が必要です。Systems 7.0 から 7.5.5 までは、適切な Macintosh モデルで 24 ビットと 32 ビットの両方のアドレス指定をサポートしています (System 7.6 以降では、Macintosh システム ソフトウェアは必要な 24 ビットのアドレス指定をサポートしていません)。24 ビットのアドレス指定は、Macintosh メモリ コントロール パネルを使用して、サポートされているシステムで有効にできます。Apple IIe カードは、32 ビットのアドレス指定が有効になっている場合、または Macintosh システム ソフトウェアまたはこのモードにロックされているマシンでは動作しません。

いくつかの情報源とは反対に、^[4] LC 630とQuadra 630は24ビットモードをサポートしていないため、Apple IIeカードと互換性がありません。^{[6] [7]}
