Apple IIc プラス

Apple IIc プラス

開発者	アップルコンピュータ株式会社
タイプ	パソコン
発売日	1988年9月16日; 36年前 ( 1988-09-16 )
導入価格	675米ドル（2023年には1,740米ドルに相当）
製造中止	1990年11月 ( 1990-11 )
オペレーティング·システム	プロDOS
CPU	65C02 @ 4MHz
メモリ	128  KB (最大 1.125  MB )
ストレージ	3.5インチフロッピードライブ
前任者	アップルIIc

Apple IIc Plus は、Apple Computerが製造したApple II シリーズのパーソナルコンピュータの 6 番目で最後のモデルです。名前の「Plus 」は、オリジナルのポータブルApple IIcに比べて、より大きなストレージ容量 (従来の 5.25 インチ ドライブに代わる内蔵 3.5 インチ フロッピー ドライブ)、処理速度の向上、システム コンポーネントの一般的な標準化など、追加機能があることを表しています。注目すべき方向転換として、Apple IIc Plus は、Apple II シリーズに新しいテクノロジやさらなる進化をもたらす要素をほとんど導入せず、単に既存の周辺機器をオリジナルの Apple IIc 設計に統合しただけです。8 ビット マシンの開発は、はるかに高度な 16 ビットApple II GSに関心を持つ方面から批判されました。

Apple IIc Plus は、1988 年 9 月 16 日にサンフランシスコで開催された AppleFest カンファレンスで発表されましたが、その 4 年前のApple IIcほどの注目度はありませんでした。当時のある雑誌のレビューでは「大容量の 3½ ディスク ドライブを搭載した IIc のターボ チャージ バージョン」に過ぎないと評され、一部のユーザーは失望しました。多くの IIc ユーザーは、新モデルにかなり近い機能を備えたアドオンをすでに持っていました。

このマシンが正式にリリースされる前、Apple II GSのスロットレス版をApple IIc のポータブル ケースに押し込んだものだという噂が流れていた。Apple IIc Plus プロジェクトに携わっていたエンジニアの 1 人である Apple 社員の John Arkley は、IIc ケースに収まる強化版 Apple II GS マザーボードの基本計画を考案し、経営陣にこのプロジェクトの承認を求めたが、このアイデアは却下された。

プロジェクト開始時の当初の計画では、IIc の設計を変更することなく、5.25 インチ フロッピー ドライブを 3.5 インチに置き換えるだけだった。その結果、プロジェクトが進むにつれて他の機能が追加されていった。Apple IIc Plus の設計、そしてその存在自体が、Laser 128として知られるサードパーティの Apple IIc 互換機の影響を受けたと考えられている。Apple IIc Plus が、Apple IIc Plus の直前にリリースされた Laser 128EX/2 モデルと設計が非常に似ているのは偶然ではない。Apple IIc Plus は完全な下位互換性があったため、Apple IIc に取って代わった。

開発中のマシンのコードネームには、Raisin、Pizza、Adam Antなどがあった。^[1]

Apple IIc Plus は、IIc と比較して 3 つの新機能を備えていました。最初の、そして最も注目すべき機能は、5.25 インチ フロッピー ドライブを新しい 3.5 インチ ドライブに置き換えたことです。新しいドライブは、ほぼ 6 倍のストレージ容量 (800 KB) を提供するほか、シーク時間が大幅に高速化 (3 倍高速化) され、ボタンで作動する電動イジェクト機能も備えていました。新しいドライブのデータ フローの増加に対応するために、MIG (「Magic Interface Glue」の頭字語) と呼ばれる特殊なチップ回路が設計され、専用の 2 KBスタティック RAMバッファとともにマザーボードに追加されました (MIG チップは、マシンに新しい技術開発がまったく存在しない唯一の例外です)。

2 番目に重要な機能は、より高速な65C02プロセッサでした。4 MHz で動作することで、このコンピュータは IIGS を含む他のどの Apple II よりも高速になりました。Apple はサードパーティ デベロッパーの Zip Technologies からZip Chip Apple II アクセラレータのライセンスを取得し、IIc Plus に追加しました。オールインワンの縦長のチップ設計ではなく、Apple のエンジニアは設計をコア コンポーネントに分割してマザーボードに統合しました (4 MHz CPU、8 KB の結合された静的 RAM キャッシュ、およびロジック)。Apple は、そのパフォーマンスが他の 8 ビット Apple II よりも 3 倍 (ベンチマークによると 3.3 倍) 高速であると述べました。CPU アクセラレーションは土壇場で追加された機能であり、マシンがデータ フローを処理するのに十分な速度になったため、3.5 インチ ドライブを使用するための専用回路は CPU のフル スピードでは不要になりました。その回路はそのまま残され、1 MHz モードをサポートするために動作しました。デフォルトでは、マシンは 4 MHz で動作していましたが、コールド ブートまたはウォーム ブート中に「ESC」キーを押したままにすると、加速が無効になり、標準の 1 MHz 動作で動作できるようになりました。これは、タイミングに依存する古いソフトウェア、特にゲームに必要です。

3 番目の大きな変更点は、ソニーの新しい小型設計を活用し、以前の「つなぎ目なしのレンガ」外部電源設計に代えて、Apple IIc Plus のケースに電源を内蔵したことです。

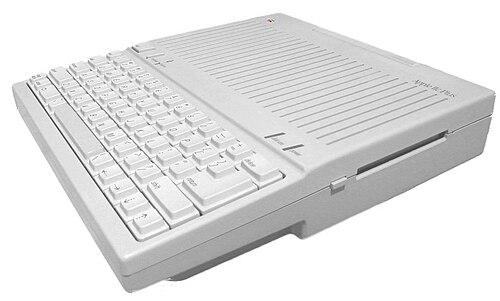

外観上の変更も明らかでした。キーボードのレイアウトとスタイルは、Apple II GSやMacintoshのそれと似通っており、拡大された「Return」キーや更新された修飾キー (Open と Solid Apple は「Command」と「Option」に置き換えられました) もその 1 つです。キーボードの上部にある、めったに使用されない「40/80」スイッチは、スライド式のボリューム コントロールに置き換えられました (左側のボリューム コントロール ダイヤルはなくなり、コスト削減策として、オーディオ ヘッドフォン ジャックもなくなりました)。ケースのハウジングとキーボードは、ライト グレーの Apple プラチナ カラーに変更され、キーボードとケースがシームレスに融合し、ほとんど 1 つのように見えます。このマシンは、オリジナルの IIc より 0.5 ポンド軽量化され、重量は 7 ポンド (3.2 kg) になりました。

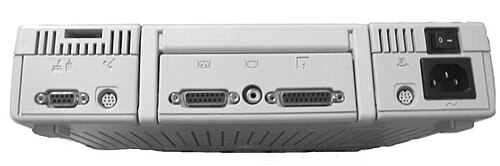

マシンの背面で最も目立つ変更点は、電圧コンバータがあった場所に 3 ピンの AC プラグ コネクタと電源スイッチが配置され、左上隅にケンジントン セキュリティ スロットが配置され、シリアル ポート コネクタが標準化されたことです (DIN-5 から mini DIN-8 に変更されましたが、信号は同じままです)。IIc の内蔵 Apple II 周辺機器とポート機能はすべてそのまま残されていますが、唯一の例外はフロッピー ポートです。以前の IIc では、外付け 5.25 インチ フロッピー ドライブ 1 台と (後期モデルでは) UniDisk 3.5などの「インテリジェント」ストレージ デバイスしかサポートできませんでしたが、Apple IIc Plus ではポートの下位互換性などが提供されました。Apple II GSと Macintosh で使用されていた外付けApple 3.5 ドライブのサポートが追加され、外付け 5.25 インチ フロッピー ドライブを最大 2 台追加できるようになりました。

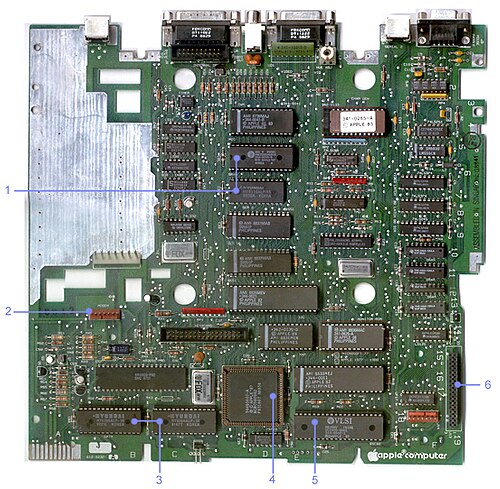

内部的には、新しいマザーボードには内蔵モデム用のピン コネクタが搭載されていましたが、どの製品もそれを採用していませんでした。後期モデルの IIc で導入されたのと同じメモリ拡張ソケットが搭載されていましたが、以前のシステム用に設計されたメモリ カードとは互換性がありませんでした。ROM ファームウェア(現在はオリジナルの IIc からのシーケンスに従ってリビジョン「5」と表示されています) は RAM と同様に同じサイズのままでした。つまり、マシンは引き続き 128 KB のメモリのみで出荷されたということです。

Apple IIc Plus に関して、今日のコレクターの間でも最も批判されている点は、5.25 インチ ドライブが内蔵されていないことです。その理由は、8 ビット Apple II シリーズのソフトウェアの大半が 5.25 インチ ディスク (多くの場合、メディア用にハードコードされている) で出荷されたため、外付けの 5.25 インチ ドライブを追加しない限り、マシンの使用が制限されるからです。

標準を破るという同じ流れで、ほとんどの 8 ビット Apple II ソフトウェア (特にゲーム) は「通常の」1.024 MHz 動作で動作するように設計されていましたが、IIc Plus はネイティブで 4 MHz で動作しました。IIc Plus はユーザーが調整可能でしたが、CPU 速度をロックダウンまたは「記憶」する自動手段 (物理的なターボ ボタンやソフトウェア ベースのコントロール パネルなど) がなかったため、電源を入れ直したり、リセットしたり、単にウォーム ブートしたりすると、常にデフォルトで「高速」な 4 MHz 動作に戻ってしまいます。加速は、特別なキーを押して一時的に無効にすることしかできなかったため、ユーザーが手動でクロック速度を繰り返し下げるのは不便でした (たとえば、異なるフロッピー ディスクでゲームを起動する場合など)。

もう一つの不評な変更は、電圧コンバータの削除です。内蔵電源によって IIc Plus はデスクトップでの使用に適した一体型ユニットになりましたが、マイナス面はバッテリー電源でマシンを動作させる能力が失われたことです。これにより、内蔵画面がないにもかかわらず IIc シリーズの最大のセールスポイントである携帯性が損なわれ、デスクトップ専用環境への依存がさらに高まりました。

ヘッドフォンやスピーカー用に使用されるオーディオ出力ジャックの削除も、ユーザーが見逃したもう 1 つの機能でした。

inCider は1988 年 11 月に、Apple IIc Plus が IIGS、Laser 128EX/2、またはZip チップ搭載のApple IIeよりも高速であると結論付けました。改良されたキーボード、内部電源、Macintosh/IIGS 互換シリアルポートを高く評価しましたが、コンピュータは「可能性のすべてではない」と述べ、IIc のメモリ容量からの変化の少なさ (「128K では十分ではない」) とメモリの追加が困難であることを批判しました。同誌は「Apple のように技術的に洗練された会社が、さらに一歩先へ進めなかったのは残念です... IIc Plus は優れたシステムですが、少なすぎ、遅すぎます」と結論付けました。^[2]この号の別の社説は「新しいコンピュータを発表しても誰も気に留めなかったらどうなるでしょうか? Apple Computer はそのようなジレンマに直面する可能性があります」で始まりました。 IIGS の価格が上昇したにもかかわらず、同誌は「本当に小型で持ち運びやすいコンピュータが欲しいのでなければ、IIGS ではなく IIc Plus を購入する理由はほとんどない... IIc に対する改善点はそれほど重要ではない」と述べた。3.5 インチ ドライブについては、「3 1/2 インチ フォーマットではリリースされない、手頃な価格で優れたプログラムが何千もある... 掘り出し物を求める人は、5 1/4 インチ ディスクでしか入手できない古典的な教育および娯楽プログラムにアクセスしたいだろう」と述べた。Apple が Apple II 所有者のサポートを継続していることを賞賛する一方で、社説は同社が「古い技術を使用する新製品」を Laser 128 EX/2 や安価なPC クローンよりも高い価格で発表したことを批判し、IIc Plus を失敗したIBM PCjrと比較した。結論として、「IIc Plus は Apple II のイメージを曇らせるだけだ」とした。^[3]

• 65C02 は 1 MHz または 4 MHz で動作します (ユーザーが選択可能)
• 8 KB SRAMキャッシュ (16 KB が物理的にインストール済み、8 KB が TAG/DATA 用)
• 8ビットデータバス

• 128 KB RAM内蔵
  • 128 KB から 1.125 MB の RAM まで拡張可能
• 32 KB ROM内蔵

• 40 列および 80 列のテキスト、24 行¹
• 低解像度: 40×48 (16色)
• 高解像度: 280×192 (6色) *
• ダブル低解像度: 80×48 (16色)
• ダブル高解像度: 560×192 (16色) *

*ピクセル配置の制限により、カラーでは実質的に140×192になります

¹テキストはグラフィックモードと混在可能で、ビデオモードに応じて下部の8行または32行を置き換えます。

• 内蔵スピーカー、1ビットトグル
• ユーザーが調整可能な音量（手動スライドスイッチ）

• 内蔵3.5インチフロッピードライブ
  • 800 KB、両面
  • 電動排出/自動注入

• IIc Plus メモリ拡張カード コネクタ (34 ピン)
• 内蔵モデム（7ピン）

• フロッピードライブ用IWM ( Integrated Woz Machine )
• 2 KB SRAM を搭載した MIG (Magic Interface Glue) で、「ダム」 3.5 インチ ドライブをサポート
• シリアル I/O 用のデュアル 6551 ACIA チップ

• ジョイスティック/マウス ( DE-9 )
• プリンター、シリアル-1 (ミニ DIN-8 )
• モデム、シリアル 2 (ミニ DIN-8)
• ビデオ拡張ポート（D-15）
• フロッピードライブ SmartPort (D-19)
• NTSC コンポジットビデオ出力（RCAコネクタ）

Apple IIc Plus の製品寿命は比較的短く、生産されたのはわずか 2 年間でした (1990 年 11 月に正式に製造中止になりました)。長年、このマシンに変更や改訂が加えられていないと考えられていましたが、2008 年に愛好家がマザーボードの 2 つのバージョンの存在を発見しました。^{[4]改訂されたボードにはいくつかの小さな違い (主に}ASICメーカーとマーキングの違い) がありましたが、ファームウェアには更新やバグ修正は見られませんでした (ROM バージョン「5」として識別されていました)。

Apple IIc Plus の国際版も製造されなかったため、キーボードはオリジナルの IIc とは異なり、アメリカ英語の印刷されたキーキャップのみで製造され、「キーボード」スイッチはQWERTYとDvorakレイアウト (ローカライズされたキーボード レイアウトではなく) を切り替えるためだけに使用されました。その結果、Apple IIc Plus は米国でのみ販売され、カナダのApple 販売店でさえ配布または販売する権限がありませんでした。

意図的ではなかったものの、運命は Apple IIc Plus が最後の新しい Apple II モデルとなることを告げた。しかし、このことが知られる前の 1988 年当時でさえ、Apple IIc Plus は Apple II シリーズの終焉の始まり、あるいは少なくとも Apple Computer がこのラインで取ろうとしている方向性を示唆するものとみなすことができた。IIc Plus のリリースで、Apple の経営陣は基本的に、Apple II GS はもはや最優先事項ではないと表明し、Apple II ラインの進化と継続的な成功の唯一の可能な未来であったにもかかわらず、むしろ二の次にした。つまり、Apple II ライン全体が、その有望性と可能性にもかかわらず、Apple 本社ではもはや重要ではないと見なされたということだ。その結果、この時点から、Apple II は可能な限り金銭的利益のために搾り取られる一方で、その進化と進歩には上限が設けられ、当時の同社の新たな焦点であり、選ばれた未来であった Macintosh を覆い隠したり競合したりしないようにした。^{[引用が必要]}

さらにその証拠として、妙に場違いでレトロなデザインの Apple IIc Plus が発売されてから 1 年後、Apple II GSのマイナー メンテナンス リリース(主に RAM の増設とファームウェアの改善) しか発表されず、マシンを存続させるために切実に必要とされていたハードウェアの変更は一切行われなかった。より高度な Apple II モデル (つまり新しい II GSの形) のプロトタイプは遅れ、最終的には Apple II 製品ラインをどうするかという会社の決定によりキャンセルされた。最終的には、開発やサポートの不足により徐々に忘れ去られていった。Apple II ラインは、IIe が製造中止になった 1993 年 10 月まで続いた。
