 Apple A9プロセッサ | |
| 一般情報 | |
|---|---|
| 発売 | 2015年9月9日 |
| 製造中止 | 2018年9月12日 |
| デザイン： | アップル社 |
| 共通メーカー | |
| 製品コード | APL0898、[1] APL1022 [2] |
| パフォーマンス | |
| 最大CPU クロックレート | 1.85GHz（iPhone 6s、iPhone 6s Plus、iPhone SE、iPad 9.7 2017）[3] [4] |
| キャッシュ | |
| L1キャッシュ | コアあたり: 64 KB 命令 + 64 KB データ |
| L2キャッシュ | 3MB共有[5] |
| L3キャッシュ | 4MB共有[6] |
| アーキテクチャと分類 | |
| 応用 | 携帯 |
| テクノロジーノード | 14 nm (Samsung 14LPE)、16 nm (TSMC 16FFC) |
| マイクロアーキテクチャ | ツイスター[7] [8] |
| 命令セット | ARMv8-A : A64、A32、T32 |
| 物理的仕様 | |
| コア |
|
| グラフィックプロセッサ | カスタムPowerVRシリーズ7XT（6コア）@650MHz [9] [10] [11] |
| 製品、モデル、バリエーション | |
| 変異体 | |
| 歴史 | |
| 先人たち | Apple A8 (iPhone) Apple A8X (iPad) |
| 後継者 | Apple A10 Fusion (iPhone) Apple A10X Fusion (iPad) |
Apple A9は、 Apple社が設計した64ビット ARMベースの システムオンチップ（SoC）で、 Appleシリコンシリーズの一部です。TSMCとSamsungの両社によってApple向けに製造されており、 2015年9月9日に発表されたiPhone 6sと6s Plusで初めて登場しました。 [12] Appleは、前世代のApple A8と比較してCPU性能が70%、グラフィック性能が90%向上していると述べています。[12] 2018年9月12日、iPhone 6sとiPhone 6s Plus、そして第1世代のiPhone SEが製造中止となり、A9チップの生産が終了しました。このチップを使用しているiPhone SE（第1世代）バリアントシステムを含むiPhone 6sおよび6s Plusの最新ソフトウェアアップデートはiOS 15.8.3で、2024年8月頃にリリースされましたが、2022年のiOS 16のリリースとともに廃止されました。また、このチップを使用しているiPad（第5世代）の場合はiPadOS 16.7.10で、これも2024年9月3日にリリースされましたが、2023年のiPadOS 17のリリースとともに廃止されました。
デザイン
A9は、Apple設計の64ビット1.85GHz [3] ARMv8-Aデュアルコア[5] CPU Twisterを搭載しています。[8] iPhone 6sのA9には、2GBのLPDDR4 RAMがパッケージに含まれています。[1] [5] A9には、コアごとにデータ用に64KB、命令用に64KBのL1キャッシュ、両方のCPUコアで共有される3MBのL2キャッシュ、およびSoC全体にサービスを提供し、被害者キャッシュとして機能する4MBのL3キャッシュがあります。[6] A9には、Apple製の6xカスタムシェーダコアとコンパイラを備えたカスタムPowerVR Series7XT @ 650MHz GPUも搭載されています。[13]
A9には新しい画像プロセッサが搭載されている。これは元々 A5で導入され、最後にA7で更新された機能で、時間的および空間的なノイズ低減が向上し、ローカルトーンマッピングも改善されている。[14] A9には組み込み型M9モーションコプロセッサが直接統合されている。これは元々 A7で別個のチップとして導入された機能である。加速度計、ジャイロスコープ、コンパス、気圧計の機能に加えて、M9コプロセッサはSiriの音声コマンドも認識できる。[14]
A9はH.264のビデオコーデックエンコードをサポートしています。HEVC 、[15] H.264、MPEG-4、Motion JPEGのデコードをサポートしています。[16]
A9は、 PCIe接続を介して通信するApple設計のNVMeベースのコントローラを使用するカスタムストレージソリューションを備えています。[17] iPhone 6sのNAND設計は、モバイルデバイスで一般的な埋め込みフラッシュメモリよりも、PCクラスのSSDに似ています。これにより、フラッシュメモリへの接続にeMMCまたはUFSを使用することが多い競合他社よりも、電話のストレージパフォーマンスが大幅に向上します。
マイクロアーキテクチャ
A9 のマイクロアーキテクチャは、第 2 世代 Cyclone (A8 チップで使用) マイクロアーキテクチャに似ています。マイクロアーキテクチャの機能の一部は次のとおりです。
A8 に対するパフォーマンス向上の約半分は、1.85 GHz の周波数によるものです。約 4 分の 1 は、メモリ サブシステムの改善 (3 倍のキャッシュ) によるものです。残りの 4 分の 1 は、マイクロアーキテクチャのチューニングによるものです。[引用が必要]
暗号化
Appleによると、「すべてのiOSデバイスには、フラッシュストレージとメインシステムメモリ間のDMAパスに専用のAES-256暗号化エンジンが組み込まれており、ファイル暗号化の効率が非常に高くなります。A9以降のAシリーズプロセッサでは、フラッシュストレージサブシステムは分離されたバス上にあり、DMA暗号化エンジンを介してユーザーデータを含むメモリにのみアクセスできます。」[18]
デュアルソーシング（チップゲート）
Apple A9チップは、SamsungとTSMCの2社によって製造されています。SamsungバージョンはAPL0898と呼ばれ、14nm FinFETプロセスで製造され、サイズは96mm 2です。一方、TSMCバージョンはAPL1022と呼ばれ、16nm FinFETプロセスで製造され、サイズは104.5mm 2です。
部品間の性能に大きな差がないことを意図していたが[19]、2015年10月、Samsung製のA9チップを搭載したiPhone 6Sモデルは、CPUを多用した場合、TSMC製のものよりも一貫してバッテリー寿命が短いことが判明した。ウェブブラウジングとグラフィックスには大きな違いはなかった。[20] Appleは、「バッテリーが消耗するまでプロセッサを継続的に高負荷で実行するテストは、実際の使用状況を反映していない」と回答し、顧客データと組み合わせた社内テストでは、わずか2〜3％の差異が示されたと述べた。[21] [22]
ネーミング
Twister CPU コアは、 ARM Holdingsからライセンス供与された ARMv8-A 命令セット アーキテクチャを実装していますが、独立した CPU 設計であり、 ARM 自身によって設計され、アーキテクチャの 32 ビットARMv7-Aおよび ARMv5E バージョンを実装している、はるかに古いが同様の名前のCortex-A9およびARM9 CPU とは無関係です。
ギャラリー
プロセッサは見た目はほぼ同じです。パッケージの寸法は同じ (約 15.0×14.5 mm) で、指定テキストなどの表面的な違いのみがあります。パッケージ内のシリコン ダイのサイズは異なります。
-

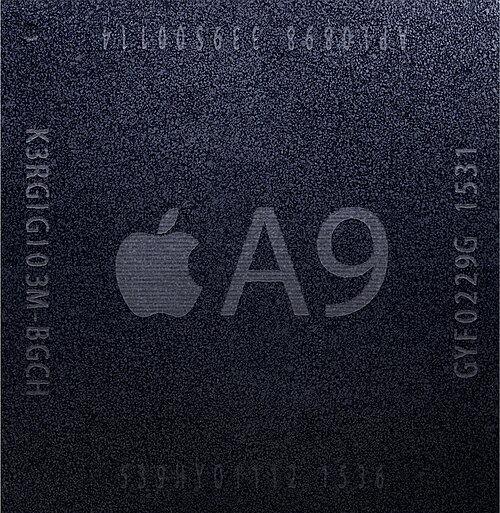

APL0898、A9のSamsungバージョン
-
A9のTSMC版であるAPL1022 -
iPhone SEのメインロジックボード上のA9（APL0898）SoC -
iPhone 6sのメインロジックボード上のA9（APL1022）SoC
ARキット
A9プロセッサはARKitの最低要件として挙げられている。[23]
