AS/NZS 3112は、AC 電源プラグ (オス) とソケット (メス)に関するオーストラリアとニュージーランドの調和国家規格です。このデザインは、国際電気標準会議(IEC)によってタイプ Iプラグとして定義されています。この規格は、オーストラリア、ニュージーランド、フィジー、トンガ、ソロモン諸島、パプアニューギニア、およびその他の太平洋諸島諸国で使用されています。タイプ I はアルゼンチンと中国でも使用されていますが、外観はほぼ同じであるにもかかわらず、それぞれオーストラリアの規格とは別の規格を持っています。[ 1 ]
プラグは、逆V字型を形成する2つの平ピンと、その下にわずかに長い垂直のアースピンで構成されています。二重絶縁機器ではアースピンが省略される場合があります。プラグを正面から見た場合（アースが下を向いている場合）、左上のピンはニュートラル、右上はアクティブ（活線/相）です。AS/NZS 3112:2000 に従って、2004 年以降に販売されたすべてのプラグは、アクティブおよびニュートラルのピンの中間まで絶縁されている必要があります。[ 2 ] [ 3 ]
2000 年以降、オーストラリアのほとんどの地域で公称電圧 は 230 Vです。 [ 4 ] [ 5 ] [ 6 ]移行は 2022 年までに完了しました。[ 7 ]ニュージーランドでは電圧は 230 V です。フィジー、トンガ、パプアニューギニアでは公称 240 V のままで、ソロモン諸島では 220 V です。中国とアルゼンチンの規格もタイプ I のプラグとソケットを使用していますが、アルゼンチンでは活線 (アクティブ) と中性線のピンが入れ替わっており、どちらの規格でもこれらのピンに絶縁は含まれていません。両国とも電圧は 220 V で、安全のためにコンセントが逆さまに取り付けられ、アースピンが上になっている場合があります。電圧/極性の違いは、特に旅行者や海外またはオンラインで電化製品を購入する人にとって互換性の問題を引き起こす可能性があります。ほとんどの 230 V 機器は、220～240 V の範囲の電源電圧で 問題なく動作します。これらの国々すべてにおいて、電源周波数は50Hzです 。
オーストラリアの標準プラグ/ソケットシステムは、当初は標準C112としてコード化されました（1937年に暫定的に発表され、1938年に正式な標準として採用されました）。1937年のオーストラリアの標準は、1930年に製造業者のフレッド・クック（リンググリップ）、ジェラード・インダストリーズのジェフリー・ジェラード、ビクトリア州電力委員会（SECV）のブライアン・ハーパー・ミラーの間で交わされた「紳士協定」の結果でした。[ 8 ] [ 9 ]この設計は、1916年にハーベイ・ハベルによって米国特許1,179,728で特許を取得した、 120Vで使用することを最初に意図したアメリカのプラグとソケットコンセント に基づいています。[ 10 ] 1930年代初頭までに、この設計は250V 10Aの容量にアップグレードされ、ハベルはオーストラリアの電気業界にソケットを供給しました。[ 11 ]現在のオーストラリアのプラグは、これらのアメリカのコンセントに完全に適合します。 （このソケットはNEMA規格のデザインにはならなかったが、50A NEMA 10-50Rは、より大きな形状で同様のピン配置になっている。[ 12 ]）アルゼンチン、ウルグアイ、中国は、同じデザインに基づいてプラグとソケットを開発した。ニュージーランドもオーストラリアのデザインを採用したが、これはオーストラリア製の機器や多くの電気製品が同国に輸出されていたためである。
その特定のデザインが採用された理由の1つは、製造コストが安かったことです。平らなピンは、他の国で使用されている丸いピンや厚い長方形のピンとは対照的に、真鍮板から簡単に打ち抜くことができました。これは、香港での使用により英国製プラグがかなりの普及を遂げていたにもかかわらず、中国当局が比較的最近になって正式にこのデザインを採用した際の考慮事項でもありました。 [ 13 ]中国のソケットは通常、アースピンが上になるように取り付けられています。これは、導電性の物体がプラグとソケットの間に落ちた場合に、ある程度の保護を提供すると考えられています。[ 14 ] [ 15 ]
オーストラリアでは、C112 規格は 1990 年に AS 3112 に置き換えられました。2000 年に AS/NZS 3112:2000として大幅な更新が行われ、 2005 年 4 月 3 日以降にこれらのソケット コンセントで使用するために販売されるプラグには、アクティブ ピンとニュートラル ピンの絶縁が義務付けられました[ 16 ]。 これにより、部分的に挿入されたプラグのピンに誤って触れることによる感電のリスクが大幅に軽減されます。規格 AS/NZS 3112:2004 では、ピンの曲がりやピン先端の半径のわずかな変化をテストするための、より厳格なテスト手順が導入されました。現在のバージョンは AS/NZS 3112:2017 です。[ 17 ]
AS/NZS 3112 準拠のプラグには、逆 V 字型を 形成する 2 本の平型ピンと垂直のアースピンがあります。平型ブレードの寸法は6.35 x 1.6 mm (1/4 x 1/16インチ)で、活線(ライン) ピンと中性線ピンは17.35 mm ( 11/16インチ)の長さで垂直に対して 30° に設定され、垂直のアースピンは20 mm (0.787インチ)の長さです。[ 18 ]ピンは共通の中点を中心に 120° の角度で配置され、活線と中性線は中点から 7.92 mm (5/16 インチ) の中心にあり、アースピンは10.31 mm ( 3/8インチ)離れた中心にあります。[ 18 ]
標準的なコンセントは、最大10アンペアで公称実効電圧230ボルト[ 4 ]を供給し、必ずアース接続を備えています。「シャッター付き」コンセントも市販されていますが、規制で義務付けられているわけではありません。
このコンセントで使用されるプラグには、アースピンがなく、2本の平らな逆V字型ピンのみを備えたアースなしタイプがあります。このようなプラグは、他の安全基準（二重絶縁など）が適用される機器にのみ使用できます。単体では販売されておらず、専用に設計された電源コードと一体型でのみ入手可能です。

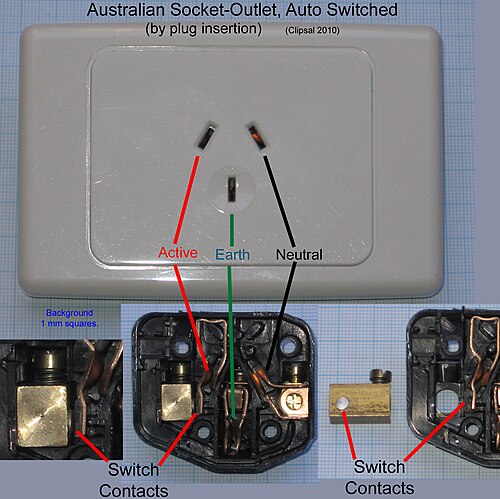

右側には、一般的な二口コンセントの配線側の様子と、前面カバーを取り外した状態での機構部分の図が注釈付きで示されています。（片側のロッカースイッチは、動作を示すために分解されています。）
必要に応じて、このようなデュアルソケットコンセントは、下の図に示すように、絶縁体の変位を電源導体への接続手段として使用して（追加費用で）入手できます。 [ 19 ] [ 20 ]これらの用途での使用による利点としては、被覆剥き、ねじり、ねじ込みの工程が減るため、設置が最大50%速くなることが挙げられます。
規制では、コンセントは「すべての活線導体で動作する個別のスイッチによって個別に制御される」必要があると規定されているが、[ 21 ] 3つの「例外」がある。
ただし、扇風機などの「据え置き型機器」やほとんどの「照明器具」は、リモートスイッチで制御でき、該当するコンセントからの電源供給を切り替えることができます。例外として、常時電源に接続しておく必要がある照明付きの「非常口」標識などが挙げられます。
コンセント用の各スイッチまたはスイッチを操作する手段は、（a）コンセントにできるだけ近い場所に設置され、（b）制御するコンセントまたは接続されている電気機器を示す表示が付されていなければならない。ただし、スイッチの位置によって制御するコンセントが明らかな場合は、表示は不要である。[ 23 ]
キャンピングカーやトレーラーハウスには、二極スイッチが必要です。
オーストラリアとニュージーランドの標準的な単相230V家庭用コンセントの定格電流は10Aです 。
しかし、より高負荷な用途向けには、最大32Aの電流定格を持ついくつかのバリエーションがあります 。
このことから、どのプラグも同等以上の定格のコンセントには差し込むことができるが、定格の低いコンセントには差し込むことができないことがわかる。
したがって、10Aの プラグは5種類のコンセントすべてに適合し、15Aの プラグは10A以外のすべてのコンセントに適合し （以下同様）、32Aのプラグは32Aのコンセント にのみ適合します。
一般的に、家庭用または業務用設備で見かけるコンセントは、 10Aと15Aのものに限られます。家庭用キッチンでは、電気オーブンを接続するために、より高い定格のコンセントが使用されることがあります。これらのコンセントは、 AS/NZS 3123規格の耐候性コンセントが一般的に好まれる産業環境ではほとんど見られません。
オーストラリアの標準規格である10アンペアプラグのバリエーションとして、 背面にソケットが付いており、同じコンセントに別の電化製品を接続できるものがあります。このタイプのプラグは正式には「ソケットアダプタプラグ」と呼ばれていますが、オーストラリアでは口語的に「ピギーバックプラグ」、ニュージーランドでは「タップオンプラグ」と呼ばれており、下図に示されています。オーストラリアでは現在、このプラグは組み立て済みの延長コードの一部として、または特注でのみ入手可能です。ニュージーランドでは、配線変更可能なPDL 940「タップオン」プラグがより広く入手可能です。
その他のバリエーションとしては、丸いアースピンを使用した定格10Aのプラグ/ソケットがあり、教室の蓄熱ヒーター などの「特殊用途」回路で使用されます。また、丸い活線と中性線ピンと平らなアースピンを備えた110V 10A バージョンもあります。後者は110Vのみの定格 （特定の[外国の]110V プラグがソケットに挿入される可能性があるため）で、2つの110ボルト1000ワットランプが直列に使用されるPAR 64ライトで使用できます。 [ 26 ]
アクティブ端子は、コンセントの正面から見たときに、アース端子から時計回りに最初の端子です。アルゼンチンの規格や配線不良により、アクティブ端子とニュートラル端子が入れ替わっている場合は注意が必要です。また、 丸ピンの10 Aバージョンにも注意が必要です。これは、物理的には互換性がありますが、電気的には互換性のないNEMA 7-15コネクタが、アメリカ大陸の商業施設や産業施設で277 V 15 A接続に使用されているためです。 [ 27 ]
正式に規定されたことはないものの、1960年代以降、オーストラリア/ニュージーランドで使用するために製造されたコンセントは、アースピンが下向きになっているのが「標準」となっています。これは、挿入されたプラグが下方向に引っ張られた際に、長い方のアースピンが最後に接触を失うようにするためです。コード出口が5時/135度の位置にある「サイドエントリー」プラグや超低電圧「プラグパック」など、多くの製品は、挿入されるコンセントのアースピンが下向きになっていることを前提として、オーストラリア/ニュージーランドでの使用を想定して製造されています。
1980年、国際電気標準会議（IEC）は、世界中で使用されていた220V と240Vの公称電圧を統一し、230Vに統一した。この統一は、メーカーが定格電圧230Vの製品を幅広く製造できるようにすることで、家電製品の製造コストを削減することを目的としていた。しかし、すべての国がこの新規格に移行したわけではない。
オーストラリアのほとんどの地域では、1926年に公称電圧が240Vに設定されました。 2000年に、Standards Australiaはシステム規格AS60038を発行し、 公称電圧を230Vとし、供給地点での変動を+10%から-6%、つまり253V から216.2Vとしました。2011年には、追加の要件を詳述した 新しい電力品質規格AS 61000.3.100が発行されました[ 28 ]。この新しい規格では、公称電圧は230V と規定されており、顧客の供給地点までの許容電圧は前述のとおり+10%から-6%です。ただし、推奨される動作範囲は+6%から-2%です（244V ～225V ）。[ 29 ]
オーストラリアでは、顧客に実際に供給される電圧は州/準州レベルで設定されています。2022年現在、すべての州/準州（240Vのままの西オーストラリア州を除く [ 30 ] ）が230V規格に移行しています 。[ 7 ] クイーンズランド州は2017年に230Vへの移行を開始しました。[ 31 ]クイーンズランド州が移行を決定した理由は、グリッド接続型屋上太陽光発電設備の利用が増加し、グリッド電圧が上昇したためです。電圧を230Vに下げることで 、屋上太陽光発電による将来の住宅用発電に対応するために960メガワットの追加ヘッドルームが作られました。[ 31 ]
フィジー、トンガ、パプアニューギニアの電圧は依然として240Vです。 中国、ソロモン諸島、アルゼンチンの電圧は220Vです 。
中国のCPCS-CCC（中国10A /250V ）プラグとソケットはほぼ同じで、ピンが1mm （0.039インチ）長い[ 33 ]だけで、「逆さま」に取り付けられています。これらは中国本土の標準です。AS 3112プラグは中国のソケットに物理的に接続できますが[ 1 ] 、中国の220V規格と電気的に互換性がない場合があります。逆の場合は当てはまりません。AS 3112プラグはピンが細くて短いため、通常はソケットに差し込めず、抜け落ちてしまいます。
元々はアースピンの向きに関する慣習はなかった。中国のコンセントのように上向きになっていることが多かったが、下向きや水平方向のどちらの向きにもなり得た。[ 34 ]
ピンが大きい16Aと20Aのバリエーションもあります。これらのプラグは、オーストラリアの15Aと20Aのプラグとは異なります。[ 35 ]並行して、GB 1002規格では、タイプAまたはNEMA-1コネクタ（10アンペアまでの非接地機器用）も定義されています。[ 35 ]
アルゼンチンのプラグとソケットはオーストラリアのAS 3112と同一ですが、極性が逆で[ 36 ]、ピンが1ミリメートル長くなっています[ 37 ] 。このプラグはウルグアイの一部の地域でも使用されていますが、タイプLやシュコほど一般的ではありません。
