AN/FPS-24レーダー

AN/FPS-24

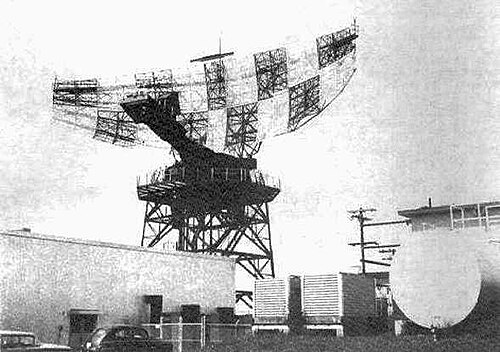

ゼネラルエレクトリック AN/FPS-24 レーダー
原産国	アメリカ合衆国
建造数	12
タイプ	早期警戒レーダー
頻度	超短波
広報	278 Hz
パルス幅	20マイクロ秒
回転数	5
範囲	250海里（460 km）
直径	120 x 50 フィート (37 x 15 メートル)
精度	範囲200メートル
力	5MW

AN /FPS-24 レーダーは、アメリカ空軍防空軍が使用した長距離早期警戒レーダーです。このレーダーは、ターゲットが移動すると単一周波数レーダーの信号がフェードインしたりフェードアウトしたりする変動損失を回避するために、2 周波数信号を使用しました。この影響を軽減することで、はるかに安定した信号が得られます。

ゼネラル・エレクトリック社が設計の主契約者となり、 214～236 MHz の超短波(VHF) で運用されました。

統合電子型式指定システム（JETDS）に基づき、すべての米軍レーダーおよび追跡システムには、固有の識別英数字の指定が割り当てられています。「AN」（陸軍と海軍の略）の文字が3文字のコードの前に付けられます。^[1]

• 3 文字コードの最初の文字は、電子機器をホストするプラットフォームの種類を示します。A は航空機、F は固定式 (陸上ベース)、S は船舶搭載型、T は地上輸送可能型です。
• 2 番目の文字は機器の種類を示します。P はレーダー (パルス)、Q はソナー、R は無線です。
• 3 番目の文字はデバイスの機能または目的を示します。G は射撃管制、R は受信、S は捜索、T は送信です。

したがって、AN/FPS-24は陸海軍の「固定レーダー捜索」電子機器の24番目の設計を表しています。^{[1] [2]}

1958年から1962年にかけて、米国各地で12のシステムが構築されました。1960年にユーフォーラ空軍基地（アラバマ州ユーフォーラ）で行われた初期テスト中に設計上の問題が明らかになり、変更が行われました。1961年にカリフォルニア州ポイントアリーナ空軍基地で最初の量産モデルが配備されたときにも、さらなる問題が発生しました。85.5米トン（77.6t）のアンテナ重量によるベアリングの問題が明らかになりました。9フィート（2.7m）の静水圧ベアリングの故障により、サポートタワー、セイル、フィードホーンへの壊滅的な損傷により、いくつかのレーダーサイトが早期に閉鎖されることがよくありました。

設置場所に応じて、レーダー反射鏡自体は、2 つの異なる塔のいずれかの上に設置されました。1 つは現場打ちコンクリート塔、もう 1 つは金属側面の鉄骨造塔で、どちらも高さが 84.5 フィート (25.8 m)、側面の寸法が 60.25 フィート (18.36 m) 四方 (コーナーバットレスの厚さを含めると 63.25 インチ (1,607 mm) 四方) です。この塔の設計は、スペリー社が製造したAN/FPS-35周波数多様性 SAGE (半自動地上環境) 捜索レーダーにも使用されました。アラバマ州ユーフォーラのプロトタイプ設置は、より低く、高さも未確認の鉄格子構造の塔の上に設置されました。ニューヨーク州ロックビルセンターのAcme Missiles & Construction Corp. は、ペンシルベニア州オークデールのピッツバーグ防衛地域のミサイルマスターにレーダー塔施設を建設しました。^[3] AN/FPS-24レーダー施設のうち2つはグラスファイバー製のドームで覆われており、部品を風雨から守っていた。1つはアイダホ州コットンウッド空軍基地、もう1つはオレゴン州マウントヘボ空軍基地にあった。

AN/FPS-24 レーダー アンテナ リフレクターは 1 分間に 5 回転 (SAGE 仕様) し、テレビやラジオ放送でレーダー信号を聞くことができる近隣住民からしばしば干渉の原因であると報告されました。カリフォルニア州サンタ クルーズ山脈のロマ プリエタ山などのテレビ放送アンテナ サイトを通過するときに、レーダー信号が「遮断」される場所もありました。ただし、DEFCON 3 以上では、すべての方向で信号を「遮断しない」ように指示されました。

7.5メガワット(最大出力) の送信機は、通常動作では 5 MW の出力パルス (持続時間約 20 マイクロ秒) で動作し、送信機からアンテナ フィード ホーンに直径 9 インチ (230 mm) の剛性同軸コネクタを介して伝送されました。フィード ホーンには、A チャネルと B チャネルの両方に対応するクロス ダイポール アンテナ設計が採用されていました。

USAF 施設の閉鎖後、一部の AN/FPS-24 レーダー ユニットは、USAF-FAA 共同監視任務用の航空路監視レーダー (ARSR) ユニットにアップグレードされました。

2016年5月10日、サンタクララ郡監督委員会は満場一致で、アルマデン空軍基地AN/FPS-24コンクリートレーダー塔を郡遺産資源目録に記載することを決議し、これにより公式の歴史的建造物としての地位と解体保護が与えられた。^[4]

AN/FPS-24アンテナのほとんどを支えていた高さ84.5フィート（25.8メートル）のコンクリートの建物は目立つランドマークであり、^[5]すべて今もそのまま残っています。

• AL ユーファラ31°52′53″N 85°15′13″W / 31.8814°N 85.2536°W / 31.8814; -85.2536 (プロトタイプ、鉄格子タワー、解体済み)
• CA ポイント アリーナ38°53′19″N 123°32′59″W / 38.8886°N 123.5497°W / 38.8886; -123.5497 (最初の生産ユニット、コンクリート、現在)
• CA アルマデン37°09′38″N 121°53′51″W / 37.1605°N 121.8976°W / 37.1605; -121.8976 (2 番目の生産ユニット、その後のすべての AN/FPS-24 ユニットのベンチマークとして使用、コンクリート製の塔、歴史的建造物に指定)
• ID コットンウッド46°04′00″N 116°27′51″W / 46.0667°N 116.4643°W / 46.0667; -116.4643 (鉄塔、現在)
• MI ポートオースティン44°01′49″N 83°00′09″W / 44.0303°N 83.0025°W / 44.0303; -83.0025 (コンクリート塔、現在)
• MN ボーデット48°40′15″N 94°37′12″W / 48.6707°N 94.6201°W / 48.6707; -94.6201 (コンクリート塔、現在)
• マルムストロム山47°30′06″N 111°12′12″W / 47.5018°N 111.2034°W / 47.5018; -111.2034 (鉄塔、解体済み)
• ノースカロライナ州ウィンストン・セーラム36°02′37″N 80°08′12″W / 36.0435°N 80.1366°W / 36.0435; -80.1366 (コンクリート塔、現在)
• PA オークデール40°23′57″N 80°09′24″W / 40.3991°N 80.1566°W / 40.3991; -80.1566 (コンクリート塔、現在)
• WA ブレイン48°54′43″N 122°44′05″W / 48.9119°N 122.7346°W / 48.9119; -122.7346 (コンクリート塔、現在)
• または、ヘボ山45°12′57″N 123°45′28″W / 45.2158°N 123.7578°W / 45.2158; -123.7578 (鉄塔、取り壊し)
• メイン州バックスハーバー44°37′46″N 67°23′43″W / 44.6294°N 67.3953°W / 44.6294; -67.3953 (鉄塔、取り壊し)

 この記事には空軍歴史研究局の パブリックドメイン資料が組み込まれています。
