| 14.5×114mm | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 14.5×114mm弾 | ||||||||||||||||||||||||
| タイプ | 対戦車ライフル、対物ライフル、重機関銃 | |||||||||||||||||||||||
| 原産地 | ソビエト連邦 | |||||||||||||||||||||||
| サービス履歴 | ||||||||||||||||||||||||
| 使用中 | 1941年～現在 | |||||||||||||||||||||||
| 使用者 | ソビエト連邦とその後継国 | |||||||||||||||||||||||
| 戦争 | 第二次世界大戦、 ソ連・アフガニスタン戦争 、対テロ戦争、 第一次リビア内戦、 シリア内戦 、その他多くの紛争 | |||||||||||||||||||||||
| 生産履歴 | ||||||||||||||||||||||||
| 設計 | 1939 | |||||||||||||||||||||||
| 仕様 | ||||||||||||||||||||||||
| ケースタイプ | リムレス、ボトルネック | |||||||||||||||||||||||
| 弾丸の直径 | 14.88 mm (0.586 インチ) | |||||||||||||||||||||||
| 土地直径 | 14.50 mm (0.571 インチ) | |||||||||||||||||||||||
| ネック直径 | 16.5 mm (0.65 インチ) | |||||||||||||||||||||||
| 肩径 | 25.50 mm (1.004 インチ) | |||||||||||||||||||||||
| ベース直径 | 26.95 mm (1.061 インチ) | |||||||||||||||||||||||
| リム直径 | 26.95 mm (1.061 インチ) | |||||||||||||||||||||||
| リムの厚さ | 2.5 mm (0.098 インチ) | |||||||||||||||||||||||
| ケースの長さ | 114 mm (4.5 インチ) | |||||||||||||||||||||||
| 全長 | 155.80 mm (6.134 インチ) | |||||||||||||||||||||||
| ケース容量 | 42.53 cm 3 (656.3 gr H 2 O ) | |||||||||||||||||||||||
| ライフリングツイスト | 455 mm（1インチ = 17.91インチ） | |||||||||||||||||||||||
| 最大圧力 | 360 MPa (52,000 psi) | |||||||||||||||||||||||
| 弾道性能 | ||||||||||||||||||||||||
| ||||||||||||||||||||||||
| 試験銃身の長さ: 1350 mm (53 インチ) 出典: 第二次世界大戦後の弾薬 ロシアの弾薬ページ | ||||||||||||||||||||||||
14.5 ×114mm（.57口径）は、ソビエト連邦、旧ワルシャワ条約機構、現在のロシア、およびその他の国々 で使用されている重機関銃および対物ライフルの 弾薬です。
もともとはPTRSおよびPTRD 対戦車ライフル用に開発され、後にKPV重機関銃の基礎として使用されました。このKPV重機関銃は、 BTR-60からBTR-80までのBTR装甲兵員輸送車の主武装でもあるZPUシリーズ対空砲の基礎を形成し、重対物狙撃銃にも使用されました。
カートリッジ寸法
14.5 × 114 mm の薬莢容量は 42.53 ml (655グレインH 2 O) です。薬莢の外部形状は、ボルトアクションライフル、半自動小銃、重機関銃など、過酷な状況下でも薬莢の給弾と取り出しが確実に行えるように設計されています。
最大カートリッジ寸法は 14.5×114 mm です。すべての寸法はミリメートル (mm) 単位です。
アメリカ人は肩角をアルファ/2 = 22.5 度と定義しています。この薬莢の一般的なライフリング ねじれ率は 455 mm (1/17.91 インチ)、溝 8 本、⌀ ランド = 14.50 mm、⌀ 溝 = 14.95 mm です。
公式ガイドラインによると、14.5 × 114 mm のケースは最大 360 MPa (52,213 psi) のピエゾ圧力に耐えることができます。CIP 規制国では、すべてのライフル カートリッジ コンボは、消費者への販売認定を受けるために、この最大 CIP 圧力の 125% で 耐圧試験を受ける必要があります。
弾薬の種類

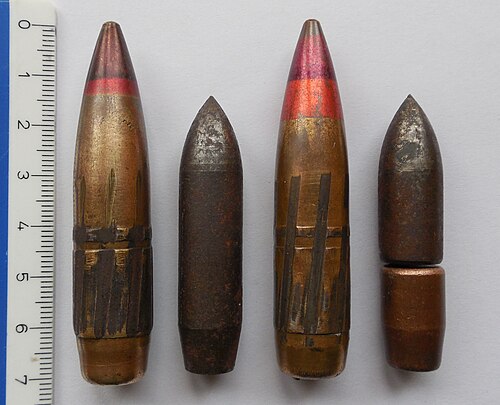

- BS:徹甲焼夷弾 。砲弾の重量は64.4g（2.27オンス）、長さは51mm（2.0インチ）で、38.7g（1.37オンス）の炭化タングステン製の芯材[1]と、先端部に1.8g（0.063オンス）の焼夷物質が詰め込まれている。砲弾全体の重量は約200g（7.1オンス）、長さは155mm（6.1インチ）である。砲弾の銃口速度は約1,006m/s（3,300フィート/秒）で、射程500m（1,600フィート）では入射角0度で厚さ30～32mm（1.2～1.3インチ）のRHA鋼を貫通でき、射程100m（330フィート）では厚さ40mm（1.6インチ）を貫通できる。[2] [3] [4]
- B-32:硬化鋼芯の装甲貫通焼夷弾。弾頭重量は 64 g (2.3 オンス)、砲口初速は 1,006 m/s (3,300 ft/s)。500 m (1,600 ft) の距離での装甲貫通力は、90 度でRHA 32 mm (1.3 in) です。
- BZT: 鋼鉄芯の徹甲焼夷曳光フルメタルジャケット弾。弾丸の重量は 59.56 g (2.101 オンス)、銃口初速は 1,006 m/s (3,300 ft/s)。曳光弾は少なくとも 2,000 m (6,600 ft) まで燃えます。
- MDZ:即効性の高爆発性焼夷弾。発射体の重量は 59.6 g (2.10 オンス)。
- ZP: 焼夷曳光弾
薬莢にはラッカー塗装された鋼鉄製の薬莢と雷管が使用されています。一部の国では真鍮製の薬莢も使用されています。発射薬は 28.8 g (1.02 オンス) の無煙火薬と 7 本のチューブで構成されており、「5/7NA 火薬」と呼ばれています。弾丸シリーズには 2 つの異なるバージョンが知られており、初期の弾丸にはボートテール付きの従来の弾丸ジャケットが付いています。これらの弾丸には長い彫刻部分があり、銃身の摩耗がかなり生じます。新しい弾丸タイプは彫刻部分が小さく、ボートテールが丸く、1957 年頃から使用されました。
この弾薬はブルガリア、中国、エジプト、ハンガリー、イラク、北朝鮮、ポーランド、ルーマニア、ロシア、旧チェコスロバキアで製造されている。中国には新しい徹甲弾の種類もある: [5]
- DGJ02: APIDS-T 弾は、距離測定を容易にするために 2 色の曳光弾を装填した廃棄サボ (米軍のSLAP弾に類似) に包まれた 45 g (1.6 オンス) のタングステン貫通弾を使用します。サボは銃口から 150 m (490 フィート) から 200 m (660 フィート) の間で分裂して貫通弾から発射されます。銃口初速は 1,250 m/s (4,100 フィート/s) で、1,000 m (3,300 フィート) の距離で 60° の角度で設置された 20 mm (0.79 インチ) の装甲板を貫通できると言われています。
- DGE02: APHEI カートリッジの重量は 175 g (6.2 オンス) から 188 g (6.6 オンス) です。1,000 m (3,300 フィート) では、30° に設定された 15 mm (0.59 インチ) の装甲板を 90 % の確率で貫通できると言われています。300 m (980 フィート) では、2 mm (0.079 インチ) の軟鋼板 (航空機の外皮を表現) を貫通した後、さらに 1.2 mm (0.047 インチ) の厚さの鋼板を貫通し、20 個の破片を生成できます。爆発すると 75 から 95 個の焼夷弾が形成され、80 % の確率で航空燃料に引火します。
弾薬室武器
対物ライフル
- アンツィオライフル
- ケイデックス CDX-X145
- デネル NTW-20
- ゲパルトM-3
- イスティグラル IST-14.5
- マンビ-1 AMR
- PDHP
- PTRS-41（対戦車ライフル）
- PTRD-41（対戦車ライフル）
- シャヘル[6]
- スナイペックス T-レックス
- スニペックスアリゲーター
- トルベロ 14.5×114mm
- ヴィドワンサク
- シェールライフル（国産対物ライフル）[7]
機関銃
他の
- ZPU対空砲
- 2Kh35統合自動装填砲[9]
さらに、ウクライナの「ホライゾンズ・ロード」狙撃銃は、14.5×114mmの薬莢を縮小して12.7mm/.50BMG弾を装填できるようにした12.7×114HL弾を発射する。[10]
