挿入力ゼロ

ゼロ挿入力( ZIF ) は、挿入にほとんど力を必要としない (文字通りゼロではない) IC ソケットまたは電気コネクタの一種です 。ZIF ソケットでは、IC を挿入する前に、ソケットの側面にあるレバーまたはスライダーを動かして、スプリング コンタクトをすべて押し広げ、IC をほとんど力をかけずに挿入できるようにします。通常、IC 自体の重量で十分であり、外部から下向きの力を加える必要はありません。次にレバーを戻して、コンタクトを閉じて IC のピンをつかみます。ZIF ソケットは、標準的な IC ソケットよりもはるかに高価であり、レバー機構が占めるスペースのために、基板の面積も大きくなりがちです。通常、ZIF ソケットは、そうする正当な理由がある場合にのみ使用されます。

通常の集積回路(IC) ソケットでは、バネ式の接点に IC を押し込み、摩擦で挟む必要があります。数百のピンを持つ IC の場合、合計挿入力は非常に大きくなり (数百ニュートン)、^[1]デバイスまたは回路基板を損傷する危険があります。また、ピン数が比較的少ない場合でも、各ピンの引き抜きはかなり扱いにくく、特に引き抜き作業者があまり練習していない場合や基板が混み合っている場合は、ピンが曲がってしまう大きなリスクを伴います。低挿入力(LIF) ソケットは、挿入と引き抜きの問題を軽減しますが、従来のソケットよりも挿入力が低いため、接続の信頼性が低くなる可能性があります。

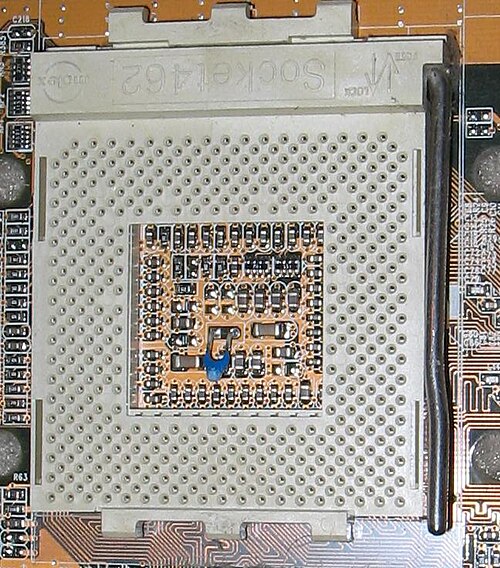

大型のZIFソケットは、1990年代中ごろからPCの マザーボードにのみ搭載され、一般的に使用されています。これらのCPUソケットは特定の範囲のCPUをサポートするように設計されており、コンピュータ小売業者や消費者は、個々の予算と要件に基づいてマザーボードとCPUの組み合わせを組み立てることができます。^[1]電子機器業界の他の部分では、ソケット（あらゆる種類の）がほとんど使用されなくなり、代わりにボードに直接はんだ付けされた表面実装部品の使用に移行しました。

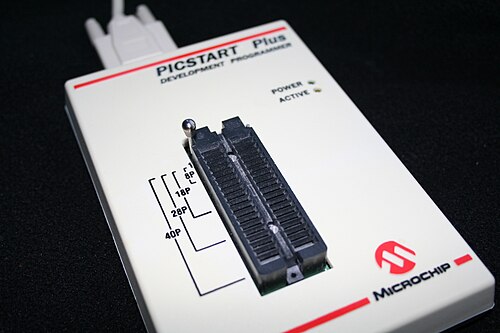

小型のZIFソケットは、EEPROMやマイクロコントローラなどのプログラミングやテストなどのチップテストやプログラミング装置でよく使用されます。 ^[2]

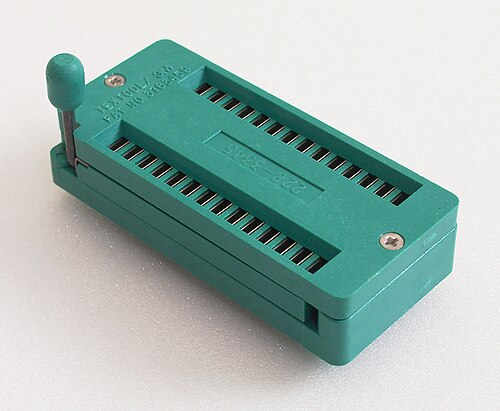

標準DIP パッケージには、さまざまな幅 (ピンの中心間を測定) がありますが、最も一般的なのは 0.3 インチ (7.62 mm) と 0.6 インチ (15.24 mm) です。さまざまなデバイスをサポートするプログラマや類似のデバイスを設計できるように、ユニバーサル テスト ソケットが製造されています。これらのソケットには、ピンが入る幅の広いスロットがあり、さまざまな幅のデバイスを挿入できます。

ZIF ソケットは、特に開発段階では、ボール グリッド アレイチップに使用できます。これらのソケットは信頼性が低く、はんだボールをすべてはめ込むことができない傾向があります。挿入力は不要ですが、従来の意味での「ZIF ソケット」ではない別のタイプの BGA ソケットは、スプリング ピンを使用してボールの下を押し上げるため、より優れた機能を発揮します。

ZIF ワイヤ対基板コネクタは、電子機器内のプリント基板にワイヤを取り付けるために使用されます。例としては、ラップトップの LCD 画面とマザーボード間のケーブルが挙げられます。リボン ケーブルに形成されることが多いワイヤは、事前に被覆を剥がして、むき出しの端をコネクタ内に配置します。次に、コネクタの 2 つのスライド部品を押し合わせると、ワイヤがコネクタに挟まれます。このシステムの最も重要な利点は、ワイヤの端に嵌合する半分が不要であるため、小型機器内のスペースとコストを節約できることです。フレキシブル フラット ケーブルを参照してください。

ZIF テープ接続は、パラレル ATAおよびシリアル ATAディスク ドライブ (主に 1.8 インチ フォーム ファクタのドライブ) を接続するために使用されます。ZIF スタイルのコネクタを備えた PATA ハード ドライブは、主に超ポータブル ノートブックの設計に使用されていました。SATA にはデフォルトで比較的小型のフォーム ファクタ コネクタがあるため、それらは段階的に廃止されました。さらに小型のフォーム ファクタが必要な場合は、 Mini-SATA (mSATA) を使用できます。

内部的には、ほぼすべてのハード ドライブは、回路基板をプラッター モーターに接続するために ZIF テープを使用しています。ZIF テープ接続は、ポータブル メディア プレーヤーのiPodシリーズの設計でも、ハード ドライブだけでなくメイン回路基板からのその他の接続にも多用されています。1.8 インチ PATA ドライブには 3 種類の ZIF コネクタがあることが知られています。ZIF-24、ZIF-40、ZIF-50 には、それぞれ 24、40、50 のピンがあります。
