Virtex (FPGA)

Virtex は、 AMDが現在開発しているFPGA製品群の主力製品であり、元々はXilinx が開発し、後に AMD に買収されました。^[¹^]その他の現在の製品ラインには、Kintex (ミッドレンジ) と Artix (低価格) があり、それぞれ異なるアプリケーション向けに最適化された構成とモデルが含まれています。^[²^]さらに、AMD は Spartan 低価格シリーズも提供しており、これは継続的にアップデートされ、より大型の 7 シリーズデバイスと同じ基盤となるアーキテクチャとプロセスノードを使用して、まもなく量産化される予定です。 ^[³^]

Virtex FPGAは通常、Xilinx ISEまたはVivadoコンピュータソフトウェアを使用して、VHDLやVerilogなどのハードウェア記述言語でプログラミングされます。^[⁴^]

Xilinx FPGA製品は、EE Times、EDNなどから革新性と市場への影響力で評価されています。^{[ 5 ]}^{[ 6 ]}^{[ 7 ]}

建築

VirtexシリーズのFPGAは、構成可能なロジックブロック（CLB）に基づいており、各CLBは複数の ASICゲートに相当します。^{[ 8 ]}^{[ 9 ]}各CLBは複数のスライスで構成されており、Virtexファミリー間で構造が異なります。^{[ 9 ]}

Virtex FPGAには、さまざまな信号規格をサポートするVirtexチップ上の入出力ピンを制御するためのI/Oブロックが含まれています。^{[ 10 ]}すべてのピンはデフォルトで「入力」モード（高インピーダンス）になっています。I/OピンはI/Oバンクにグループ化され、各バンクは異なる電圧をサポートできます。^{[ 10 ]}

Virtex FPGAには、構成可能なFPGAロジックに加えて、乗算器、メモリ、マイクロプロセッサコア、FIFOおよびECCロジック、DSPブロック、PCI Expressコントローラ、イーサネットMACブロック、高速シリアルトランシーバなどの固定機能ハードウェアが含まれています。^{[ 11 ]}^{[ 12 ]}

Virtexファミリーの一部のメンバー（Virtex-5QXなど）は、宇宙空間用途向けに耐放射線パッケージで提供されています。^{[ 13 ]}

家族

Virtex-E

Virtex -Eファミリーは1999年9月に180nmプロセス技術で発表されました。^{[ 14 ]} Virtex-Eは200万個のシステムゲートデバイスを搭載し、オリジナルのVirtex FPGAよりも2倍のシステムゲート密度と50%高いI/O性能をサポートしています。^{[ 14 ]}^{[ 15 ]}

Virtex-II

ザイリンクスは、2001年1月に150nmプロセス技術でVirtex-IIファミリーを発表し^[¹⁴^]、2002年3月には90nmプロセス技術でVirtex-II Proファミリーを発表しました^[¹⁶^] 。Virtex -IIおよびVirtex-II Proファミリーはレガシーデバイスとみなされており、既存の設計向けにザイリンクスが製造を続けているものの、新しい設計での使用は推奨されていません。

Virtex-4

Virtex -4ファミリーは旧世代のデバイスとみなされており、新規設計での使用は推奨されていませんが、ザイリンクス社は既存の設計向けには現在も製造を続けています。

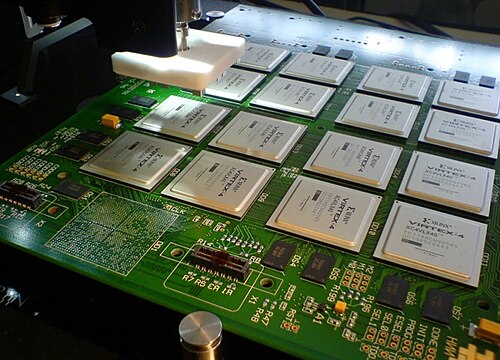

Virtex-4ファミリーは、2004年6月に90nmプロセス技術で発表されました。^{[ 17 ]}^{[ 18 ]} Virtex-4 FPGAは、フランスとスイスの国境にある CERN欧州研究所のALICE（大型イオン衝突実験）で、数千個の素粒子の軌跡をマッピングおよび分離するために使用されています。^[¹⁹^]

Virtex-5

Virtex -5 ファミリーは、2006 年 5 月に 65 nm プロセス技術で発表されました。 ^{[ 20 ]} Virtex-5 LX と LXT はロジック集約型アプリケーション向け、Virtex-5 SXT は DSP アプリケーション向けです。^{[ 21 ]} Virtex-5 では、Xilinx はロジックファブリックを 4 入力 LUT から 6 入力 LUT に変更しました。SoC 設計で要求される組み合わせロジック機能の複雑化に伴い、複数の 4 入力 LUT を必要とする組み合わせパスの割合が、パフォーマンスとルーティングのボトルネックになっていました。新しい 6 入力 LUT は、デバイスあたりの LUT の絶対数を減らす代わりに、ますます複雑化する組み合わせ機能の処理を改善するというトレードオフを表しています。Virtex-5 シリーズは、1.0 V、トリプル酸化膜プロセス技術で製造された 65 nm 設計です。^[²²^]^[²³^]

Virtex-6

Virtex -6 ファミリーは、計算集約型電子システム向けに40nmプロセス技術で2009年2月に発表され^{[ 24 ]} 、同社は競合する40nm FPGAと比較して消費電力が15%少なく、性能が15%向上していると主張している^{[ 25 ] 。}

Virtex-7

Virtex -7 ファミリーは2010年6月に28nmプロセス技術で発表され^{[ 26 ]} 、前世代のVirtex-6デバイスと比較して、消費電力が50%低く、システム性能が2倍向上したと報告されている^{[ 27 ]} 。さらに、Virtex-7は、1866Mbit /sのメモリインターフェース性能と200万個以上のロジックセルを備え、前世代のVirtex FPGAと比較してメモリ帯域幅が2倍になっている^{[ 28 ]}^{[ 29 ] 。}

Virtex-7 (3D)

2011年、ザイリンクスはVirtex-7 2000T FPGAのサンプル出荷を開始しました。これは、4つの小型FPGAを特殊なシリコン相互接続パッド（インターポーザと呼ばれる）上に配置することで1つのパッケージに統合し、1つの大型チップに68億個のトランジスタを実現しています。インターポーザは、個々のFPGA間に10,000個のデータパスウェイを提供します。これは、通常ボード上で利用可能なパスウェイの約10～100倍であり、 1つのFPGAを構成します。^{[ 30 ]}^{[ 31 ]}^{[ 32 ]} 2012年、ザイリンクスは同じ3Dテクノロジーを使用して、Virtex-7 H580T FPGAの初期出荷を開始しました。これは、同じパッケージ内に2つのFPGAダイと1つの8チャネル28 Gbit/sトランシーバーダイが含まれているため、ヘテロジニアスデバイスと呼ばれています。 ^{[ 33 ]}

ザイリンクスがVirtex-7 2000TやVirtex-7 H580Tなどの新しい高容量3D FPGAを発表すると、これらのデバイスはザイリンクスの設計ソフトウェアの容量を超え始め、同社はツールセットを完全に再設計することになった。その結果、プログラマブルロジックとI/O設計に必要な時間を短縮し、以前のソフトウェアと比較してシステム統合と実装を高速化するVivado Design Suiteが導入された。 ^{[ 4 ]}^{[ 34 ]}

Virtex UltraScale

Virtex UltraScaleファミリーは、2014年5月に20nmプロセス技術で発表されました。^{[ 35 ]}^{[ 36 ]} UltraScaleは、最大440万個のロジックセルを含む「3D FPGA」であり、前世代と比較して最大45%低い消費電力、最大50%低いBOMコストを実現しています。^{[ 37 ]}

Virtex UltraScale+

Virtex UltraScale+ファミリーは、16nmプロセス技術で2016年1月に発表されました。^{[ 38 ]}

SoC

Virtex-II Pro、Virtex-4、Virtex-5、Virtex-6 FPGAファミリーは、最大2つの組み込みIBM PowerPCコアを含み、システムオンチップ（SoC）設計者のニーズを対象としています。^{[ 39 ]}^{[ 40 ]}^{[ 41 ]}
