蒸気バリア

防湿層（または蒸気バリア）は、湿気防止のために使用される材料であり、通常はプラスチックまたはホイルシートで、建物の壁、床、天井、または屋根アセンブリ、および梱包材を通る水分の拡散を防ぎ、間隙結露を防ぎます。技術的には、これらの材料の多くは、さまざまな程度の透過性があるため、蒸気遅延剤にすぎません。

材料には、標準試験方法によって確立された水蒸気透過率( MVTR ) があります。一般的な単位は、g/m ² ·day または g/100in ² ·day です。透過性は、材料を通過する水蒸気の透過率の尺度であるパームで報告されます(1.0 US パーム = 1.0 グレイン/平方フィート·時間·水銀柱インチ≈ 57 SI パーム = 57 ng/s·m ² ·Pa)。米国の建築基準法では、2007 IRC 補足で蒸気抑制剤の分類を開始しました。ASTM E96乾燥剤、ドライカップ、またはメソッド A に従ってテストした場合、クラス I <0.1 パーム、クラス II 0.1 - 1 パーム、クラス III 1 - 10 パームになります。^[1] 蒸気抑制材料は、一般的に次のように分類されます。

クラス I、不浸透性（<0.1 US パーム、または ≤5.7 SI パーム） - アスファルト裏打ちクラフト紙、ガラス、金属板、ポリエチレンシート、ゴム膜、ビニール壁紙など。
クラス II、半不浸透性（0.1～1 US パーム、または 5.7～57 SI パーム） - 表面処理なしの発泡スチロールまたは押し出し成形ポリスチレン、OSB、繊維表面処理済みイソシアヌレート、30 ポンドアスファルト含浸建築用紙、屋外用油性塗料、表面処理なしの発泡スチロール、30 ポンドアスファルトコート紙、合板、ビチューメンコートクラフト紙など。
クラス III、半透水性（1～10 US パーム、または 57～570 SI パーム） - 表面処理なしの発泡ポリスチレン、繊維表面処理イソシアヌレート、合板、15 ポンドアスファルトコーティング紙、一部のラテックス系塗料など。
透過性（>10 US パーム、または >570 SI パーム） - 塗装されていない石膏ボードや漆喰、表面処理されていないグラスファイバー断熱材、セルロース断熱材、塗装されていないスタッコ、セメントシース、スパンボンドポリオレフィン（建物ラップ）、または一部のポリマーベースの外部空気バリアフィルムなど。

材料

蒸気拡散抑制剤は通常、コーティングまたは膜として提供されます。膜は技術的に柔軟で薄い材料ですが、「構造」蒸気拡散抑制剤と呼ばれる厚いシート材料が含まれることもあります。蒸気拡散抑制剤はあらゆる種類の材料から成り、日々更新され続けています。最近では、他の建築材料の機能を組み合わせたものもあります。

防湿材として使用される材料:

エラストマーコーティングは、10 ミル/分のコーティングで 0.016 パームの透過性評価を備えた蒸気バリアと防水性を提供し、内部または外部の表面に適用できます。
アルミホイル、0.05 US パーム（2.9 SI パーム）。
紙で裏打ちされたアルミニウム。
アスファルトまたはコールタールピッチ。通常は補強フェルトとともにコンクリートの屋根デッキに熱塗布されます。
ポリエチレンプラスチックシート、4 または 6 サウ (0.10 または 0.15 mm)、0.03 US パーム (1.7 SI パーム)。
ASTM E 1745 標準テストに合格した高度なポリエチレン蒸気遅延材、≤0.3 US perm (17 SI perm)。
アスファルトコーティングされたクラフト紙。多くの場合、グラスファイバーバットの片面に貼り付けられ、0.40 US パーム (22 SI パーム)。
金属化フィルム
蒸気遅延塗料 (気密乾式壁システム用、仕上げられた壁や天井を交換しない改修用、または乾燥した地下室用: 化学ベースであるため、時間の経過とともに分解する可能性があります)。
押し出しポリスチレンまたは箔面フォームボード断熱材。
外装用合板、0.70 US パーム (40 SI パーム)。
最も多く使用されているシートタイプのモノリシック屋根膜。
ガラスおよび金属板（ドアや窓など）。

建築工事

湿気や水蒸気は、1) 空気の流れ、2) 材料を通じた拡散、3) 熱伝達の3つの方法で建物の空洞に移動します。この3つの方法のうち、空気の動きは建物の空洞内の水蒸気の動きの98%以上を占めています。 ^[2]蒸気遮断材と空気バリアはこの問題を軽減するのに役立ちますが、必ずしも互換性があるわけではありません。

防湿材は、建物の断熱層への蒸気の拡散速度を遅くします。風雨、地表水分の毛細管現象、空気輸送（浸透）などの他の湿潤メカニズムも同様に重要です。

使用法

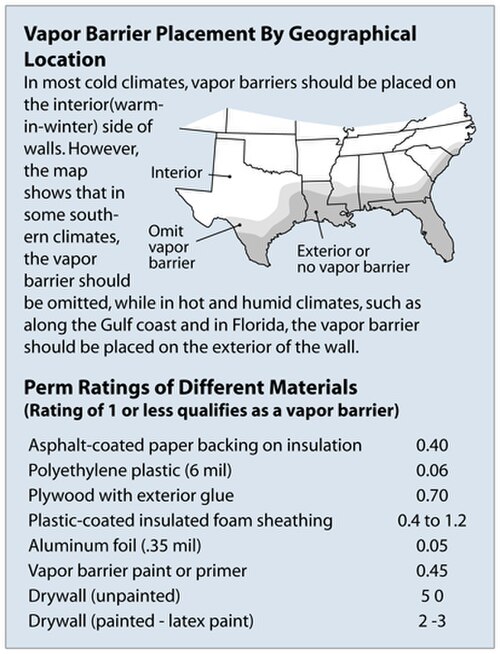

業界では、多くの場合、決して濡れない建物アセンブリを設計および構築することは非現実的である可能性があることを認識しています。優れた設計と実践には、建物アセンブリの外部と内部の両方からの濡れを制御することが含まれます。^[3]そのため、防湿層の使用を考慮する必要があります。防湿層の使用は、一部の国（米国、カナダ、アイルランド、イングランド、スコットランド、ウェールズなど）の建築基準法ですでに法律で定められています。防湿層（蒸気拡散遅延剤）を使用するかどうか、どのように、どこで使用すべきかは、気候によって異なります。通常、これらの決定には、ある地域の暖房度日（HDD）の数が使用されます。暖房度日は、毎日の屋外乾球温度が、通常 18 °C（65 °F）の想定ベースを下回る頻度を測定する単位です。^[4] 冬の暖房条件が主流である北米のほとんどの地域の建物では、防湿層はアセンブリの断熱材の内側の加熱側に配置されます。湿気の多い地域では、建物内で温暖な気候による冷却が優勢であるため、防湿層は断熱材の外側に配置する必要があります。比較的温暖な気候やバランスの取れた気候の場合、または建物が結露状態を最小限に抑えるように設計されている場合は、防湿層はまったく必要ない場合もあります。^[5]

内部の防湿材は暖房が優勢な気候で役立ち、外部の防湿材は冷房が優勢な気候で役立ちます。ほとんどの気候では、蒸気を通す建物構造の方が良い場合が多く、つまり壁や屋根は内側、外側、またはその両方に乾燥するように設計する必要があります。^[6]そのため、水蒸気の換気を考慮する必要があります。エンベロープの暖かい側の防湿層は、断熱材の冷たい側の通気路と組み合わせる必要があります。これは、防湿層は完璧ではなく、雨などから水が構造内に浸入する可能性があるためです。一般に、防湿層が優れているほど、また条件が乾燥しているほど、必要な通気は少なくなります。^[7]

基礎レベルより下の領域（路盤領域）、特にコンクリートで形成された領域では、毛細管現象による水分の浸入が、フレームと断熱壁を通って外に移動する水蒸気の移動を上回る可能性があるため、蒸気遮断材の配置が問題になることがあります。

地面からの湿気の吸い上げやラドンガスの侵入を防ぐために、地盤スラブまたは地下室の床には、4 インチ (10 cm) の粒状充填材の上に交差積層ポリエチレン蒸気バリアを敷く必要があります。

鉄骨建物内では、水蒸気は露点温度以下の表面に触れると必ず結露します。窓ガラスや垂れ梁に水滴となって目に見える結露は、換気によってある程度軽減できますが、結露防止には断熱が望ましい方法です。

空気バリアとの混同

防湿層の機能は、水蒸気の移動を遅らせることです。防湿層は通常、空気の移動を遅らせることを意図していません。これは空気バリアの機能です。^[8] 空気は水蒸気と混合されます。空気圧の差により空気が場所から場所へ移動すると、水蒸気も一緒に移動します。これは水蒸気の移動の一種です。最も厳密な意味では、空気バリアは、水分を含んだ空気の移動を制御する場合、防湿層でもあります。^[9] 指定された透過率は、媒体の反対側の温度差の影響を受けた場合の特定の防湿媒体の透過性の低下を反映していないことに注意する必要があります。^[10] 防湿層と空気バリアの違いに関する議論は、Quirouette にあります。^[11]

パッケージ

ガスの浸透と透過を制御するパッケージの能力は、多くの種類の製品にとって重要です。テストは、多くの場合、パッケージ材料に対して行われますが、完成したパッケージに対しても、曲げ、取り扱い、振動、または温度にさらされた後に行われることもあります。

参照

参考文献

^ スマート蒸気抑制剤。Certain Teed Corporation。2006年、p.2。
^ 米国エネルギー省。「家の中の湿気の動き方」。2010年12月29日時点のオリジナルよりアーカイブ。2011年1月1日閲覧。
^ Lstiburek, Joseph (2004). Vapor Barriers and Wall Design. Building Science Press. 2015-06-29時点のオリジナルよりアーカイブ。2011-12-01に閲覧。
^ 米国エネルギー省。「蒸気バリアまたは蒸気拡散抑制剤」。米国エネルギー省。 2011年11月24日閲覧。
^ アレン、エドワード、イアノ、ジョセフ (2013)。建築構造の基礎：材料と方法（第 6 版）。ワイリー。ISBN 978-1-118-42086-7。
^ 完璧な壁、屋根、スラブ - 建築科学ポッドキャスト
^ ドナルド、ウルフィンホフ (1999)。エネルギー効率マニュアル: エネルギーを使用し、公共料金を支払い、設計や建築を行い、エネルギー保全と環境に関心を持つすべての人向け。Energy InstPr (2000 年 3 月)。p. 1393。ISBN 0-9657926-7-6。
^ Lstiburek, Joseph (2006 年 10 月 24 日). Building Science Digest 106: 蒸気バリアの理解(PDF) . 2006 Building Science Press. 2012 年 10 月 30 日時点のオリジナル(PDF)からアーカイブ。2011 年12 月 1 日閲覧。
^ MIDWEST RESEARCH INSTITUTE 編 (2004 年 4 月 6 日)。「5.C.2.1 蒸気バリアジャーナル論文」(PDF) : 3. KAAX-3-32443-00。2011年 11 月 29 日閲覧。 {{cite journal}}:ジャーナルを引用するには|journal=(ヘルプ)が必要です
^ 「防湿材とバリア」、Robert Wewer著。FSI Restorations 。 2014年1月1日閲覧。
^ RL、Quirouette（1985年7月）。「蒸気バリアと空気バリアの違い：建築実務ノート54」。建築実務ノート。カナダ、オンタリオ州オタワ：カナダ国立研究評議会。ISSN 0701-5216 。

ファインホームビルディング No. 169 2005年3月 p. 78
ファインホームビルディング第162号、2004年5月、52ページ
