垂木

垂木(歴史的にはpurline、purloyne、purling、perling ) は、屋根の縦方向の水平構造部材です。伝統的な木造建築では、垂木には、垂木プレート、主垂木、共通垂木の 3 つの基本的な種類があります。

垂木は鉄骨構造にも使用されます。鉄骨垂木は環境から保護するために塗装またはグリースを塗られることがあります。

「purlin」という用語の起源に関する情報は乏しい。オックスフォード辞典はフランス語起源を示唆しており、最も古い引用では1447 年にpurlinの変形が使用されているが、この主張の正確性については議論がある。

木造建築における棟木板は、ヨーロッパ英語では「アーケード プレート」や^[1]、「アンダー パーリン」、「主棟木」とも呼ばれます。プレートという用語は、主要な水平の支持材を意味します。棟木板は、垂木の中間スパンを支える梁で、支柱によって支えられています。垂木を支えることで、垂木のみで渡せるスパンよりも長いスパンが可能になり、より広い建物を建てることができます。棟木板は、北米の大きな古い納屋でよく見られます。クラウン プレートは、棟木板に似ていますが、木造建築の中央で カラー ビームを支えます。

木造建築における主垂木は「主垂木」や「側垂木」とも呼ばれ、主垂木によって支えられ、いわゆる「二重屋根」（主垂木層と共通垂木層で囲まれた屋根）で共通垂木を支える。主垂木は、主垂木との接続方法によってさらに分類される。「貫通垂木」は上部を通り、「突き合わせ垂木」は主垂木の側面にほぞで固定され、「留め付け垂木」（米国では歴史的に 1 例しか知られていない^[要出典]）はカラー ビームで固定される。貫通垂木はさらに「溝付き」、「背面」、「留め付け」に分類され、突き合わせ垂木は「ねじ付き」、「ほぞ付き」、および/または^[要説明]「ずらし」に分類される。^[2]

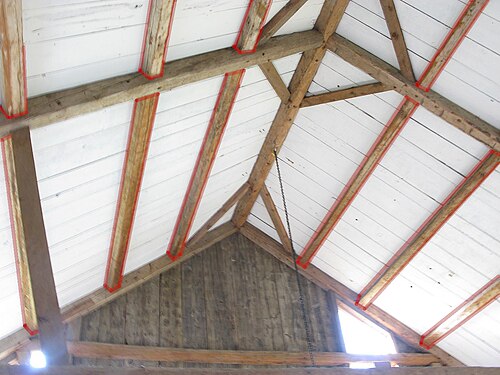

木造建築における一般的な棟木は、「主垂木・副垂木システム」とも呼ばれる。^[3]一般的な棟木は、通常、主垂木の上部側面（背面）を「貫通」し、垂直の屋根下地（このタイプの屋根システムを識別する鍵）を支えている。北米の一般的な棟木屋根は、イギリス人が定住した地域で見られ、マサチューセッツ湾植民地で新たに発明された可能性がある。一般的な棟木屋根のあるフレーム構造の建物の例はイギリスでは報告されていないが、イギリスのいくつかの石造りの納屋には垂直に板張りされた一般的な棟木屋根がある。歴史的に、これらの屋根はニューイングランドで見られ、最も集中しているのはメイン州、ニューヨーク州の孤立した地域、カナダのセントローレンス川沿いである。現存する最古の例の一つは、マサチューセッツ州ニューベリーのコフィンハウスにある1678年のものである。一般的な垂木屋根の目的は、板屋根、つまり垂直に敷かれた板のみで構成され、継ぎ目がバッテンまたは別の板の層で覆われた屋根を可能にすることであると考えられる。^[4]

鉄骨構造では、垂木という用語は通常、建物の軒と平行に渡され、^[5]屋根のデッキ材や屋根板を支える屋根フレーム部材を指します。垂木は、垂木や壁によって支えられています。垂木は、スパン間の曲げの連続性を可能にする方法でZ形状が使用される鉄骨フレーム建築システムで最も一般的に使用されています。

鉄鋼業界の慣習では、図面や文書で簡略化して説明できるよう、構造形状に代表的な名称を割り当てています。フランジ補強材の有無にかかわらず、チャンネル セクションは通常 C 形状と呼ばれます。フランジ補強材のないチャンネル セクションは U 形状とも呼ばれます。文字 Z に似た形状の点対称セクションは Z 形状と呼ばれます。セクションの名称は地域によって異なり、メーカー固有の場合もあります。鉄骨建築では、棟木 (屋根) や桁 (壁) などの二次部材は、冷間成形された鋼鉄C、Z、または U 形状、または圧延鋼板で作られた C 形状であることが多いです。

冷間成形部材は、二次部材用途では圧延セクションに比べて重量ベースで効率的です。さらに、Z セクションは輸送時に束ねるためにネストすることができ、建物上ではサポートで重ね合わせることで、複数のサポートにわたって構造的に効率的な連続ビームを開発できます。

注：このセクションのスケッチは、英国とオーストラリアで一般的に使用されている用語を参照しています。^[6]

•

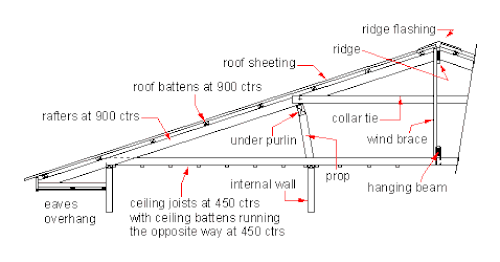

  軽量木造フレーム構造の断面図。下棟梁の位置を示す。
•

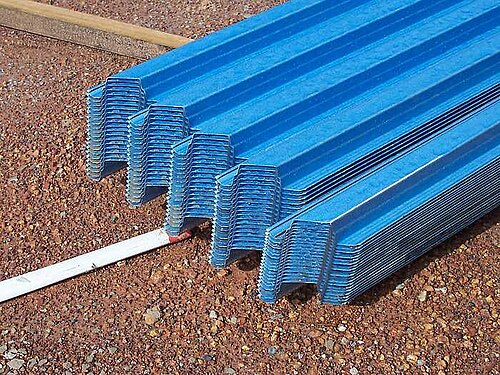

  ロール成形された金属製の屋根の垂木。屋根のバッテンとも呼ばれます。垂木の上部のカットの角度に合わせて切り取られ、重ね合わせて接合できます。
•
  屋根ギャングネイル型トラスにねじ止めされた金属製の垂木または屋根バッテン
•
  片流れ屋根と主屋根の鉄骨支柱に固定された堅木の垂木。熱帯北オーストラリア、建設中の家。
•

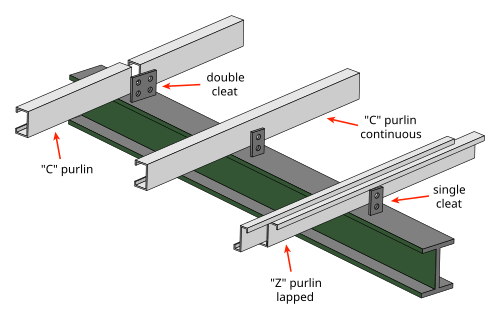

  全鋼構造のCおよびZ垂木
•

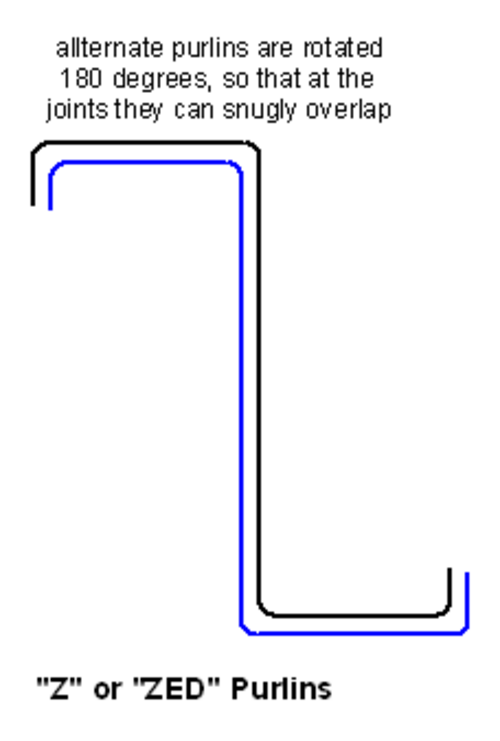

  Z棟木は180度回転して互いにフィットする
•
  C 断面材で作られたポータル垂木が Z 屋根の垂木を支えている
•

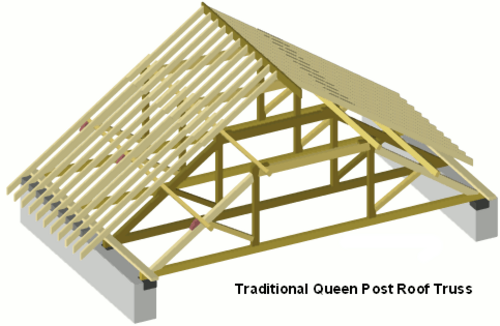

  伝統的なフレームの木製クイーンポスト屋根。共通の垂木を支える主垂木または垂木プレートの配置を示しています。
•
  垂木付き木製屋根トラス
