 ヴァンガードロケット、発射台で静的試験中 | |
| 名前 | ヴァンガード試験車両-3台のバックアップ |
|---|---|
| ミッションタイプ | 国際地球観測年 |
| オペレーター | 海軍研究所 |
| コスパーID | VAGT3B |
| ミッション期間 | 62秒（周回失敗） |
| 宇宙船の特性 | |
| 宇宙船 | ヴァンガード1B |
| 宇宙船の種類 | ヴァンガード |
| メーカー | 海軍研究所 |
| 打ち上げ質量 | 1.5kg |
| 寸法 | 直径16.3cmの球体 |
| ミッション開始 | |
| 発売日 | 1958年2月5日 07:33 GMT |
| ロケット | ヴァンガード |
| 発射場 | ケープカナベラル、LC-18A |
| 請負業者 | グレン・L・マーティン・カンパニー |
| ミッション終了 | |
| 減衰日 | 周回失敗 |
| 軌道パラメータ | |
| 参照システム | 地球中心軌道（計画） |
| 政権 | 低軌道 |
| 近地点高度 | 655キロ |
| 遠地点高度 | 3840キロ |
| 傾斜 | 34.2° |
| 期間 | 132.0分 |
ヴァンガード TV-3BU は、ヴァンガード試験機 3 バックアップとも呼ばれ、アメリカのヴァンガードロケットの 2 回目の飛行でした。無名の衛星、ヴァンガード 1Bを軌道に乗せる試みは失敗に終わり、1958 年 2 月 5 日にケープカナベラル空軍基地のLC-18Aから打ち上げられました。打ち上げから 57 秒後、ロケットの制御が失われ、軌道に到達できませんでした。57 秒後、ブースターが突然ピッチダウンしました。細い第 2 段は空気力学的ストレスで半分に折れ、ヴァンガードは射撃場の安全担当者が破壊コマンドを送信する前に転倒しました。失敗の原因は、誤った誘導信号が原因で、第 1 段が意図しないピッチ操作を実行したためとされました。ヴァンガード TV-3BU は高度 6.1 km (3.8 マイル) にしか到達せず、目標高度は 3,840 km (2,390 マイル) でした。
歴史
ヴァンガード計画の初期のテストでは失敗はなかった。ヴァンガード TV-0 (ヴァンガード試験機ゼロ号) は、1956年12月8日に行われた1段試験に成功した。ヴァンガード TV -1は、1957年5月1日に行われた1段試験に成功した。ヴァンガード TV -2 は、1957年10月23日に行われた第1段階試験に成功した。ヴァンガード TV-3BU の失敗に続いてヴァンガード TV-3が失敗し、計画は混乱に陥った。しかし、次の打ち上げであるヴァンガード TV-4 のヴァンガード 1 は成功し、4番目の人工地球軌道衛星であり、太陽光発電で動く最初の衛星となった。[1] [2] [3] [4] [5]
最初の小型ロケットはスプートニクロケットで、ソ連のセルゲイ・コロリョフが設計した無人軌道ロケットで、 R-7セミョルカ大陸間弾道ミサイル（ICBM）から派生したものである。1957年10月4日、スプートニクロケットは世界初の衛星打ち上げに使用され、スプートニク1号が低地球軌道に打ち上げられた。[6] [7] [8] [9] [10] TV-3BUの失敗は、ソ連との初期の宇宙開発競争におけるアメリカのもう一つの挫折であった。
ミッション
ヴァンガード試験機の打ち上げの主な目的は、打ち上げ機と衛星のシステム試験であった。衛星の計画目標は、地球軌道から微小隕石の衝突と測地測定を行うことであった。工学的研究には、衛星の電子電荷と温度が含まれていた。IGYヴァンガード衛星計画は、1958年12月31日に終了した国際地球観測年（IGY）中に1機以上の地球周回衛星を打ち上げるように設計された。[11]
打ち上げ
打ち上げは1958年2月5日午前7時33分（グリニッジ標準時）、フロリダ州ケープカナベラル空軍基地のLC-18Aから大西洋ミサイル実験場で行われた。最初の打ち上げは正常だったが、高度460メートル（1,510フィート）で制御システムユニット間の接続または第1段サーボアンプの故障により姿勢制御が失われた。誤った電気信号により第1段エンジンがピッチプレーン内で動いた。飛行開始57秒後の高度約6.1キロメートル（20,000フィート）で45度まで激しくピッチダウンしたため、ロケットに過大な構造的および空気的負荷がかかり、62秒で第2段の後端でロケットが分解し、ミッションは終了した。[11]
宇宙船

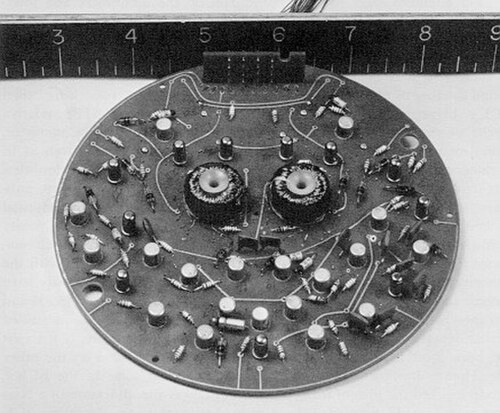

ヴァンガードは、衛星と打ち上げロケットの両方に使用された名称である。衛星はヴァンガードTV-3衛星と同一のもので、直径16.3cm、重さ約1.5kgのアルミニウム球で、後のヴァンガード1とほぼ同じである。球体内部に取り付けられた熱シールドで裏打ちされた円筒形に機器ペイロードが格納されていた。その中には、水銀電池一式、電池で稼働する10mW、108MHzのテレメトリ送信機、衛星本体に取り付けられたベル研究所製の6つの正方形（一辺が約5cm）の太陽電池で稼働する5mW、108.03MHzのミニトラックビーコン送信機が含まれていた。長さ30cm、直径0.8cmのスプリング作動式アルミニウム合金製アンテナが6本、球体から突き出ていた。作動時には、アンテナの軸は球体の中心を通る線に対して互いに垂直であった。送信機は主にエンジニアリングと追跡データ用であったが、宇宙船と地上局間の電子総量を測定することも目的としていた。ヴァンガードには内部温度を測定できるサーミスターも2つ搭載されており、熱保護の有効性を追跡することができた。[11]
展開前に球体を第3段に取り付けたままにするために、円筒形の分離装置が設計された。展開時には、衛星を固定しているストラップが解放され、3つの板バネが衛星を円筒と第3段から約0.3m/sの相対速度で分離する。[11]
打ち上げロケット
3段式ヴァンガード試験機の第1段は、ゼネラル・エレクトリック GE X-405液体ロケットエンジンを搭載し、推力125,000 N (28,000 lb f )、7,200 kg (15,900 lb )の灯油 ( RP-1 ) と液体酸素、ヘリウム加圧剤で推進された。また、152 kg (335 lb )の過酸化水素を搭載していた。フィンはなく、高さ13.4 m (44 ft )、直径1.14 m (3 ft 9 in )、打ち上げ時の質量は約8,090 kg (17,840 lb )であった。[11]
第2段は高さ5.8メートル（19フィート）、直径0.8メートル（2フィート7インチ）のエアロジェットゼネラル AJ-10液体エンジンで、1,520kg（3,350ポンド）の非対称ジメチルヒドラジン（UDMH）と白色抑制発煙硝酸（WIFNA）を燃焼し、ヘリウム加圧タンクを備えていた。推力は32,600N（7,300ポンドf ）で、打ち上げ時の質量は約1,990kg（4,390ポンド）であった。この段には完全な誘導制御システムが含まれていた。[11]
グランド・セントラル・ロケット社は、第3段の要件を満たすために、推力10,400 N (2,300 lb f ) (燃焼時間30秒)の固体燃料ロケットを開発した。この段は高さ1.5 m (4 ft 11 in)、直径0.8 m (2 ft 7 in) で、打ち上げ質量は194 kg (428 lb) であった。第3段の薄い0.076 cm (0.030 in) の鋼鉄製ケースには、宇宙船を支えるための中央のシャフトが付いた半球形の前方ドームと、鋼鉄製の出口ノズルにフェアリングされた後方ドームがあった。[11]
衛星フェアリングを取り付けた機体の全高は約21.9メートル（72フィート）であった。ペイロード容量は、555キロメートル（345マイル）の地球軌道まで11.3キログラム（25ポンド）であった。通常の打ち上げでは、第1段が144秒間噴射され、ロケットは高度58キロメートル（36マイル）まで上昇し、続いて第2段が120秒間噴射され、高度480キロメートル（300マイル）まで上昇し、その後第3段が宇宙船を軌道に乗せる。これは、ヴァンガードTV-3およびヴァンガードSLV-6までのすべての後続のヴァンガード飛行で使用されたものと、わずかな変更を加えた同じ打ち上げ機の構成であった。[11]
