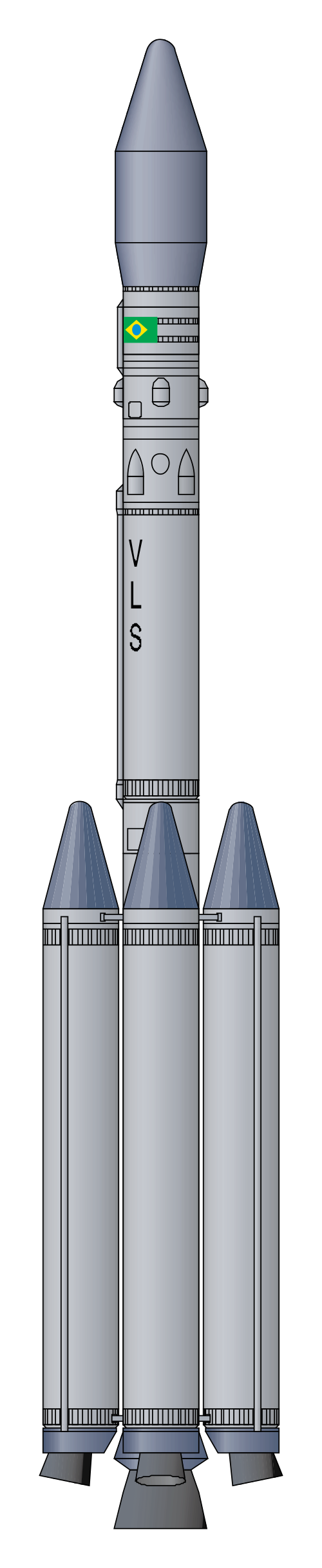

 VLS-1 | |
| 関数 | 軌道打ち上げロケット |
|---|---|
| メーカー | 行動ターゲティング |
| 原産国 | ブラジル |
| サイズ | |
| 身長 | 19.5メートル（64フィート） |
| 直径 | 1.01メートル（3.3フィート） |
| 質量 | 50,700 kg (111,800 ポンド) |
| ステージ | 3 |
| 容量 | |
| 低軌道へのペイロード | |
| 質量 | 380 kg (840 ポンド) |
| 発売履歴 | |
| 状態 | キャンセル[1] |
| 発射場 | アルカンタラVLS パッド |
| 総打ち上げ数 | 2 |
| 失敗 | 2 |
| 注目すべき成果 | 1 (2003年の爆発) |
| 初飛行 | 1997年11月2日 （VLS-1 V01） |
| 最終便 | 1999年12月11日 ( VLS-1 V02 ) |
| ブースター – S-43 | |
| ブースターなし | 4 |
| 搭載 | 固体ロケットブースター1基 |
| 総推力 | 303 kN (68,000 lbf) |
| 比推力 | 225秒（2.21km/秒） |
| 燃焼時間 | 59秒 |
| 第一段 – S-43TM | |
| 搭載 | 固体ロケットブースター1基 |
| 比推力 | 277秒（2.72km/秒） |
| 燃焼時間 | 58秒 |
| 第2段 – S-40TM | |
| 搭載 | 固体ロケットブースター1基 |
| 比推力 | 275秒（2.70km/秒） |
| 燃焼時間 | 56秒 |
| 第三段 – S-44 | |
| 搭載 | 固体ロケットブースター1基 |
| 比推力 | 282秒（2.77km/秒） |
| 燃焼時間 | 68秒 |
VLS -1（ポルトガル語：Veículo Lançador de Satélites）は、ブラジル宇宙局の主な衛星打ち上げロケットである。[2]このロケットは、衛星を軌道に乗せる能力があった。打ち上げ場は、赤道に近いことからアルカンタラ発射センター[3]に置かれた。
関連車両には、ソンダ I、ソンダ II、ソンダ III、ソンダ IV、VS-30、VS-40、VSB-30などがあります。
VLSは、何十年にもわたる開発と多額の支出にもかかわらず成果が乏しく、ウクライナとの提携が失敗に終わり、何年にもわたって計画が遅れたため中止された。[4] [1]
歴史
VLS-1の開発は、ソンダIVロケットの最初の打ち上げ後の1984年に始まりました。現在までに3つのプロトタイプが製造され、アルカンタラ発射センターから2回の打ち上げが試みられました。V1およびV2プロトタイプの打ち上げ（VLS-1 V1およびVLS-1 V2）では、技術的な問題によりミッションの成功は阻止されましたが、いくつかの車両コンポーネントのテストは可能でした。V3プロトタイプは、予定された打ち上げ日の2日前の2003年8月22日に発射台で爆発しました。2003年のアルカンタラVLS事故は、ブラジルの宇宙計画に大きな後退をもたらしました。V4プロトタイプは2016年に打ち上げられる予定でした。[5]
このプロジェクトは2016年にブラジル宇宙局によって中止された。[6]
VLS-1 プロジェクトがセナド連邦(連邦上院)によって終了される前に、 Departamento de Ciência e Tecnologia Aeroespacial (DCTA) (航空宇宙科学技術省) とAgência Espacial Brasileira (AEB) (ブラジル宇宙庁) が一般聴衆に情報を提供しました。2016年2月16日[要出典]
VLS-1スケジュール
初期飛行試験スケジュール
最終スケジュール
V04プロトタイプは当初2006年に打ち上げられる予定だった。2008年にさらなるテストが再開された。最終的なVLS-1のスケジュールは以下の通りであった。[7]
VLS 構成
VLS-R1 試験車両（1985年）
VLS-R1 試験車両には 2 つのステージがあり、次の構成で配置されています。
- 第1段階 - S-20ロケットエンジン4基
- ステージ2 - ダミーS-20ロケットエンジン1基
VLS-R2 試験車両 (1989)
VLS-R2 試験車両には 2 つのステージがあり、次の構成で配置されています。
- 第1段階 - S-20ロケットエンジン4基
- 第2段階 - S-20ロケットエンジン1基
VLS-XVI 01 弾道試験機（2016年予定）
VLS-XVI 01 弾道試験機には、3 つの固体燃料ロケット段とブースターがあり、次の構成で配置されています。
- ステージ0 - S-43ロケットエンジン4基
- 第1段階 - S-43TMロケットエンジン1基
- ステージ2 - ダミーS-40TMロケットエンジン
- ステージ3 - ダミーS-44ロケットエンジン
VLS-1運用構成（2018年予定）
VLS-1 には 3 つの固体燃料ロケット段とブースターがあり、次の構成で配置されています。
- ステージ0 - S-43ロケットエンジン4基
- 第1段階 - S-43TMロケットエンジン1基
- 第2段階 - S-40TMロケットエンジン1基
- 第3段階 - S-44ロケットエンジン1基
ロケットには第 3 段の上部に 4 つの 400N RCSジェットが搭載されています。
開発
ＶＬＭ
S50ロケットエンジンをベースにしたVLM （Veículo Lançador de Microssatélites ）が研究されており、250〜700 kmの円軌道で最大150 kgの衛星を周回させることが目的である。これは3段式ロケットで、2023年にドイツ航空宇宙センター（DLR）によるSHEFEX IIIミッションの打ち上げが予定されている。 [10] [11] [12]
「クルゼイロ・ド・スル」（サザンクロス）プログラム
VLSアルファ
提案されているクルゼイロ・ド・スル計画の枠組みにおいて、[13] VLS-1ロケットはVLSアルファ計画の基礎となっている。
L5 ロケットベースの構成 - 上段が液体燃料の 3 段ロケットで、200 ～ 400 kg の衛星を低赤道軌道に打ち上げます。
- ステージ0 - S-43ロケットエンジン4基
- 第1段階 - S-43TMロケットエンジン1基
- 第2段階 - S-40TMロケットエンジン1基
- 第3段階 - L5ロケットエンジン1基[7]
L75 ロケットベースの構成 - 2 段式ロケット、上段は液体燃料、500 kg の衛星を最大 750 km の赤道軌道に投入します。
- ステージ0 - S-43ロケットエンジン4基
- 第1段階 - S-43TMロケットエンジン1基
- 第2段階 - L75ロケットエンジン1基[7]
VLSベータ
VLSベータは、最大800kgのペイロードを800kmの赤道軌道まで打ち上げることを目的とした別の関連プロジェクトです。初飛行は2020年に予定されています。[14] [15]
3段式ロケットで、上2段は液体燃料です。
- 第1段階 - P40固体ロケットエンジン1基
- 第2段階 - L300ロケットエンジン1基[16]
- 第3段階 - L75ロケットエンジン1基[7]
予定されている飛行は以下のとおりです: [10]
VLS ガマ
VLSガマは、最大 1,000 kg のペイロードを 800 km の極軌道まで運ぶことを目的としています。3 段式液体燃料ロケットです。
VLSデルタ
VLS Delta は、2000 kg のペイロードを静止軌道に投入できます。2 つの固体燃料ブースターを備えた 3 段式液体燃料ロケット (VLS BETA 本体)。
VLSイプシロン
VLSイプシロンは、静止軌道に 4000 kg のペイロードを配置できます。2 つの液体燃料ブースターを備えた 3 段式液体燃料ロケット (VLS BETA 本体)。
ギャラリー
-
VLS-1 実物大モックアップ -

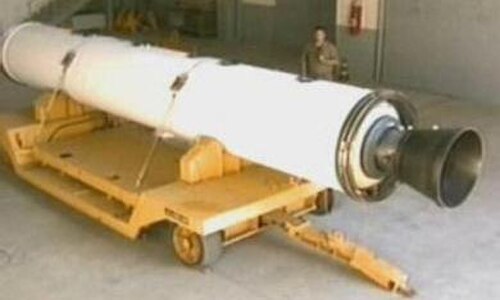

エンジン -

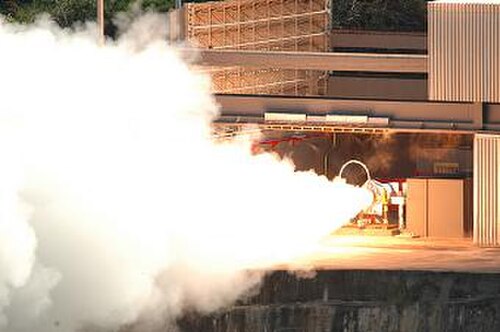

エンジンテスト
_1.jpg/500px-Memorial_Aeroespacial_Brasileiro_(S%C3%A3o_Jos%C3%A9_dos_Campos,_Brazil)_1.jpg)
