ユニバーサル製品コード

ユニバーサルプロダクト コード( UPCまたはUPC コード) は、店舗内の取引商品を追跡するために世界中で使用されているバーコード シンボルです。

選択されたシンボルには、それぞれ 1、2、3、または 4 単位の幅のバー (またはスペース) があります。エンコードされる各 10 進数字は、合計幅が 7 単位になるように選択された 2 つのバーと 2 つのスペースで構成され、「偶数」および「奇数」パリティ形式の両方で、どちらの方向にもスキャンできます。デコードを容易にするために、特別な「ガード パターン」(幅 3 または 5 単位、数字をエンコードしない) が混在しています。

UPC（厳密にはUPC-A）は、各取引商品に一意に割り当てられる12桁の数字で構成されています。国際的なGS1組織が、UPCと関連する国際商品番号（EAN）バーコードの両方に使用される数字を割り当てます。^{[1] UPCデータ構造は、}国際取引商品番号（GTIN）のコンポーネントであり、国際標準に基づくグローバルGS1仕様に準拠しています。衣料品や家具などの一部の小売業者は、GS1システムを使用せず、代わりに他のバーコードシンボルまたは商品番号システムを使用しています。一部の小売業者は、EAN / UPCバーコードシンボルを使用していますが、自社の店舗でのみ販売される製品にはGTINを使用していません。

研究によると、UPCの採用と普及はイノベーションを刺激し、国際的な小売サプライチェーンの成長に貢献したとのことです。^[2]

ウォレス・フリントは1932年にパンチカードを使った自動チェックアウトシステムを提案した。バーナード・シルバーとドレクセル工科大学の大学院生ノーマン・ジョセフ・ウッドランドはブルズアイ型のコードを開発し、1949年に特許を申請した。^{[3] [4]}

1960年代から1970年代初頭にかけて、北米の鉄道会社は鉄道車両を追跡するために多色バーコードを実験しましたが、このシステムは最終的に廃止され^{[5] 、}自動機器識別（AEI）と呼ばれる無線ベースのシステムに置き換えられました。

1973年、食料品業界の業界団体のグループが統一商品コード協議会（UPCC）を結成し、マッキンゼー・アンド・カンパニーのコンサルタントであるラリー・ラッセルとトム・ウィルソンの協力を得て、統一商品コードの基礎となる数値形式を定義した。^[6] Charegon、IBM、Litton-Zellweger、Pitney Bowes-Alpex、Plessey-Anker、RCA、Scanner Inc.、Singer、Dymo Industries /Data Generalなどのテクノロジー企業は、協議会に記号表現の代替案を提出した。^{[要出典]記号選定委員会は最終的に、} George J. Laurerが設計したIBMの提案を実装することを選択したが、人間が読める領域のフォントに若干の変更を加えた。^[要出典]

小売店のレジでスキャンされた最初のUPCマーク付き商品は、オハイオ州トロイのマーシュスーパーマーケットで1974年6月26日午前8時1分に購入されたリグレーの ジューシーフルーツチューインガム10パック（50本）でした。 ^[7] NCRのレジでは67セントと表示されました。^{[8]ショッピングカートには他のバーコード付き商品も入っていましたが、レジで最初に手に取られたのはガムでした。ガムの箱の複製が}ワシントンDCのスミソニアン協会のアメリカ歴史博物館 に展示されました^{[9] [10]}

マレー・イーデンは、ユニバーサル・プロダクト・コード・バーコードを作成したチームのコンサルタントでした。^{[11] [12]}マサチューセッツ工科大学の科学者委員会の委員長として、彼は「今後待ち受ける避けられない技術の急増に耐えるシンボルの選択」に貢献しました。[ ^13]彼はフォントを選択し、バーコードリーダーが正しく動作していない場合に備えて、下部に数字を追加するというアイデアを思いつきました。^{[14] [15]}

1969 年後半頃、ノースカロライナ州リサーチ トライアングル パーク(RTP) の IBM は、スーパーマーケットのスキャナとラベルの作成方法を決定するようジョージ ローラに指示しました。1970 年後半、ハード バウマイスターは、IBM の 2 つのバーコード (Delta A と Delta B) で実現可能な 1 インチあたりの文字数を計算する式を提供しました。1971 年 2 月、バウマイスターはローラに加わりました。

Delta B は、バーの幅とスペースの幅を比較してビットをコード化します。これはインクの広がりに非常に敏感で、インクのレベルや圧力が不適切だとバーの両端が外側に広がったり内側に縮んだりします。

1971年半ば、ウィリアム・「ビル」・クローズはデルタCと呼ばれる新しいバーコードを発明しました。^[4] これはデルタBの4倍の1インチあたりの文字数を達成しました。

Delta C は、均一なインクの広がりの影響を受けない、先頭から先頭、または末尾から末尾のエッジのみを使用することで、より高いパフォーマンスを実現しました。コードは、ほとんどの文字、またはできればすべての文字にまたがる固定参照距離を持つ定義済みの文字セットがある場合に、最高のパフォーマンスを発揮しました。

1971 年 8 月、Crouse がスキャナーの開発に加わりました。数か月経っても進展はありませんでした。彼らは、単純な直線レーザー スキャナーでスキャンできる RCA ブルズアイ ラベルの存在は知っていましたが、読み取り可能なラベルは大きすぎました。

リトン インダストリーズは、面積を減らすためにブルズ アイ シンボルを半分にカットすることを提案しましたが、それでも大きすぎ、RCA シンボルと同じインクのにじみ印刷の問題がありました。冗長性とチェック機能は完全に削除されました。また、世界中から多くの提案があったことも認識していましたが、どれも実現可能ではありませんでした。

1972 年の春、バウマイスターは画期的な発見を発表しました。彼は、1 回の読み取りで読み取る必要のあるすべてのバー間の距離よりもわずかに長いバーを持つラベルを提案しました。このラベルは、直線レーザー スキャナーよりわずかに複雑なだけの単純な「X」スキャナーでスキャンできました。翌日、バウマイスターは、ラベルを 2 つに分割すればバーの長さをほぼ半分にできると提案しました。

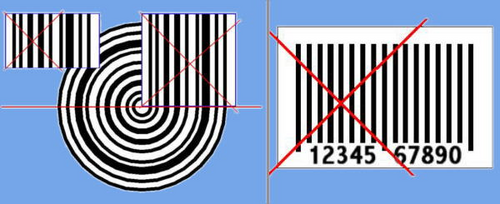

これら 2 つの提案により、中心からの距離が 1/3 に縮小され、さらに 1/6 に縮小されました。右の画像は、バウマイスターが提案したラベルを示しています。彼は、バーコードについてはよく理解されていたため、具体的なバーコードは指定しませんでした。バーコードと 10 桁の数字を除けば、現在の UPC ラベルは彼の提案です。その後まもなく、バウマイスターは RTP の別の分野に異動しました。

Laurer はラベルの詳細を定義し、提案書の作成に取り掛かりました。NJ Woodland はプロジェクトのプランナーに任命され、Laurer の提案書作成を支援しました。

Laurer の最初のバーコードでは Delta B が使用されました。その結果、ラベルのサイズは約 6 インチ x 3 インチとなり、大きすぎました。Crouse は Laurer に Delta C バーコードの使用を提案し、サンプルの英数字セットと他のサイズのアルファベットを生成するルールが記載された特許のコピーを提供しました。これにより、ラベルのサイズは約 1.5 インチ x 0.9 インチ (38 mm x 23 mm) に縮小されました。

その後、ローラは、スキャナがラベルを検出する方法についてクロウズに協力を求めた。彼らは協力してガードバーとラベルの検出方法の定義を作成した。ガードバーは、半ラベル識別の識別とスキャナ閾値回路のトレーニングバーも提供した。ローラは完全なラベル定義を得て、提案書の作成に取り掛かった。^[16]

以前、クローズは指輪やブレスレットのように着用できるシンプルな杖のアイデアを持っていました。彼は、ラベルのデモンストレーションを行うためにその杖を開発することにしました。^[要出典]

1972 年 12 月 1 日、IBM は、スキャナーを開発する予定の場所であるミネソタ州ロチェスターのスーパーマーケット委員会に、Laurer の提案書を提出しました。プレゼンテーション中、Crouse は、UPC のようなラベルをリング ワンドで読み取るラボ デモンストレーションを行いました。通常のラベルの読み取りに加えて、提案書の小冊子にある 2 ページの中央折り込みラベルも読み取りました。次に、ラベルの付いた商品がテーブルの上に置かれている写真のページに移動しました。ラベルは小さく、印刷された写真の解像度のため欠陥がありましたが、ワンドはそれらの多くを読み取ることができました。このデモンストレーションにより、純粋な Delta C コードの堅牢性が示されました。提案は受け入れられました。

1 か月後の 1973 年 1 月 1 日、クローズは IBM の Advanced Technology グループに異動し、ローラーはレーベルの全責任を引き続き負いました。

ハンドヘルド プリンタ デバイスのメーカーであるDymo Industries は、コードが文字に依存しないことを主張しました。 ^{[説明が必要]}これにより、製造元によって商品にバーコードが付けられていない場合でも、ハンドヘルド プリンタ デバイスが店内でバーコードを作成できるようになります。Dymo の提案は IBM によって受け入れられ、IBM の最新の提案に組み込まれました。

ラベルの 2 つの半分には異なる数字のセットを使用することが決定されました。Laurer が Delta C 特許から導き出した文字セットは、2 本のバーと 2 つのスペースが印刷される 7 つの印刷可能な増分または単位を使用していました。これにより 20 の文字の組み合わせが生成されましたが、Delta C ルールで読み取ると、同じコードが生成されるペアが 2 つありました。

18 文字では十分でなかったため、Laurer は文字セットに 1 単位追加しようとしました。これにより、2 セットの小数点文字を提供できる 26 個の Delta C 文字が生成されましたが、ラベルの幅と高さが 14 パーセント増加しました。これは面積の 30 パーセント増加、つまり 1.7 インチ × 1.03 インチ (43 mm × 26 mm) のラベルになります。Laurer は、これは受け入れられないと感じました。

ローラは元の文字セットに戻り、20 文字を扱いましたが、そのうち 4 文字は同じ Delta C の読み方を持つ 2 組の文字でした。ローラは、その 2 組をすべて使用することにしました。ペアを区別するために、各ペアの 1 本のバーの幅を測定して、ペアを区別しました。各ペアのバーの幅は 1 単位または 2 単位になります。

ラウラーは、このセットにバウマイスターの方程式を適用しませんでした。彼は、バーの幅を 1 つだけ測定しても、それほど問題にはならないと感じました。結局、面積を 2 倍以上に増やすには、幅と高さを 50 パーセント以上増やす必要がありました。ラウラーは後に、各セットのこれらの 4 つの文字が、スキャナーの読み取りエラーのほとんどの原因であったことを認めました。

数学者のデイヴィッド・サヴィアは、その記号が印刷可能であり、信頼性の要件を満たすことを証明する任務を与えられたが、おそらくバウマイスターの方程式については知らなかった。彼とローラーは、誤りの検出と訂正のために、10 にさらに 2 つの数字を追加した。

次に、各サイドのバーで埋められたユニットの数に奇数/偶数パリティを追加することにしました。奇数/偶数パリティは、ビット ストリーム内の奇数ビット エラーを検出するために使用される手法です。片方の半分に奇数を使用し、もう片方に偶数を使用することに決めました。これにより、どちらの半分のチケットが読み取られているかがさらにわかります。つまり、正確な読み取りを行うには、すべてのバーの幅を正確に読み取る必要があります。また、すべてのスペースもわかることになります。

すべてのビット幅を正確に読み取る必要があるため、Delta C の参照測定を除き、Delta C の利点は基本的に無効になります。奇妙な文字セットとラベルのサイズだけが、Delta C コードの影として残ります。サイズは、純粋な Delta C 用に計算されたサイズのままです。必要なバー幅の測定を考慮してラベル サイズが適切に再計算されていた場合、ラベルは許容できないほど大きすぎたでしょう。

機械工学や電子回路設計では、通常、既知の許容値を使用した最悪のケースの設計が必要です。バーコードを扱うエンジニアの多くは、そのようなことについてほとんど経験がなく、やや直感的な方法を使用していました。これが Delta B コードのパフォーマンスの低下の原因であり、RCA のブルズアイ スキャナーの故障の原因である可能性が非常に高いです。

次の表は、1970 年代初頭に使用可能だった実用的なラベルとそのサイズを示しています。

これは、同じ情報と信頼性の高い読みやすさを備えた的を想定しています。

各 UPC-A バーコードは、12 桁の数字のシーケンスの上にあるスキャン可能な黒いバーと白いスペースのストリップで構成されています。UPC -A バーコードには、文字やその他のコンテンツは一切表示できません。12 桁の数字と黒いバーと白いスペースのストリップは 1 対 1 で対応しています。つまり、12 桁の数字を視覚的に表す方法は 1 つしかなく、黒いバーと白いスペースのストリップを数値的に表す方法も 1 つしかありません。

すべての UPC-A バーコードのスキャン可能領域は、S L LLLLLMRRRRR R E のパターンに従います。ここで、S (開始)、M (中間)、および E (終了) のガード パターンは、すべての UPC-A バーコードで同じように表され、L (左) および R (右) セクションは、各 UPC-A を一意にする 12 桁の数字をまとめて表します。最初の桁L は、後続の桁で使用される特定の数値システムを示します。最後の桁R は、エラー検出 チェック ディジットで、スキャンまたは手動入力時に一部のエラーを検出できます。ガード パターンは、6 桁の数字の 2 つのグループを分離し、タイミングを確立します。

UPC-A 042100005264 は、UPC-A 番号システム 0 と UPC-A チェック ディジット 4 で定義される「EOEEOO」パリティ パターンを持つ UPC-E 425261 と同等です。

UPC-A バーコードは、さまざまな印刷およびスキャン プロセスに対応するために、さまざまな密度で印刷できます。重要な寸法パラメータは、x 寸法 (単一モジュール要素の幅) と呼ばれます。各バー (スペース) の幅は、x 寸法と各バー (スペース) のモジュール幅 (1、2、3、または 4 単位) を掛けて決定されます。ガード パターンにはそれぞれ 2 本のバーが含まれ、UPC-A バーコードの 12 桁はそれぞれ 2 本のバーと 2 本のスペースで構成されているため、すべての UPC-A バーコードは正確に (3 × 2) + (12 × 2) = 30 本のバーで構成され、そのうち 6 本はガード パターンを表し、24 本は数字を表します。

UPC-A の公称サイズの x 寸法は 0.33 mm (0.013 インチ) です。UPC-A の公称シンボル高さは 25.9 mm (1.02 インチ) です。S (開始)、M (中間)、E (終了) ガード パターンを形成するバーは、x 寸法の 5 倍下方に延長され、結果として公称シンボル高さは 27.55 mm (1.08 インチ) になります。これは、UPC-A バーコードの最初と最後の数字のバーにも適用されます。UPC-A は、80% から 200% まで縮小または拡大できます。

UPC-Aバーコードのスキャン可能領域の両側には、少なくともX寸法の9倍の幅を持つ静かな領域が存在する必要があります。^{[17] [18]} UPC-AバーコードにエンコードされたGTIN​​-12番号の場合、人間が読める解釈の最初と最後の桁は常にシンボルの外側に配置され、UPCバーコードスキャナーが正常に動作するために必要な静かな領域を示します。

UPC-A バーコードは、UPC-A 12 桁の数字をエンコードするバーとスペースのストリップで視覚的に表現されます。各桁は、2 本のバーと 2 本のスペースの一意のパターンで表現されます。バーとスペースの幅は可変で、1、2、3、または 4 モジュールの幅です。桁の合計幅は常に 7 モジュールです。したがって、UPC-A 12 桁の数字には合計7×12 = 84 モジュールが必要です。

完全な UPC-A は 95 モジュール幅です。数字 (L セクションと R セクション) 用の 84 モジュールと、S (開始)、M (中間)、および E (終了) ガード パターン用の 11 モジュールが組み合わされています。S (開始) および E (終了) ガード パターンは 3 モジュール幅で、パターンbar-space-bar を使用します。ここで、各バーとスペースは 1 モジュール幅です。M (中間) ガード パターンは 5 モジュール幅で、パターンspace-bar-space-bar-spaceを使用します。ここで、各バーとスペースも 1 モジュール幅です。さらに、UPC-A シンボルには、S (開始) ガード パターンの前と E (終了) ガード パターンの後にクワイエット ゾーン (9 モジュール幅の追加スペース) が必要です。

UPC-A の左側の桁 (M (中央) ガード パターンの左側の桁) は奇数パリティです。つまり、黒いバーの合計幅はモジュールの奇数です。一方、右側の桁は偶数パリティです。したがって、UPC スキャナーは、シンボルを左から右にスキャンしているのか、右から左にスキャンしているのか (シンボルが逆さまになっている) を判断できます。S (開始) または E (終了) ガード パターン (どちらの方向で読み取っても同じで、バー、スペース、バー) を確認した後、スキャナーは、左から右にスキャンしている場合は最初に奇数パリティの桁を確認し、右から左にスキャンしている場合は偶数パリティの桁を確認します。パリティ/方向情報があれば、逆さまのシンボルでもスキャナーが混乱することはありません。上下逆のシンボルに遭遇した場合、スキャナーはそれを単に無視するか（多くのスキャナーは左から右へのスキャンと右から左へのスキャンを交互に行うため、次のパスでシンボルを読み取る）、数字を認識して正しい順序に並べます。数字のエンコーディングには別の特性があります。右側の数字は左側の数字の光学的反転です。つまり、黒いバーは白いスペースに変わり、その逆も同様です。たとえば、左側の「4」はスペース×1 - バー×1 - スペース×3 - バー×2ですが、右側の「4」はバー×1 - スペース×1 - バー×3 - スペース×2です。

UPC-A および UPC-E バーコードの数は、作成に使用される標準によって制限されます。

UPC-A

${\displaystyle {\begin{aligned}{\text{(左の桁ごとの可能な値)}}^{\text{(左の桁)}}&\times {\text{(右の桁ごとの可能な値)}}^{\text{(右の桁 5 個)}}\\=10^{6}&\times 10^{5}=100,000,000,000.\end{aligned}}}$

UPC-E

${\displaystyle {\begin{aligned}{\text{(桁あたりの可能な値)}}^{\text{(桁数)}}&\times {\text{(UPC-E 番号あたりの可能なパリティ パターン)}}\\=10^{6}&\times 2=2,000,000.\end{aligned}}}$

以下は、すべての可能な番号システムと、それに対応する 12 桁の UPC-A 番号体系L LLLLLRRRRR Rの説明です。ここで、L は番号システムの数字、R はチェック ディジットを表します。

0～1、6～9

ほとんどの製品の場合、LLLLL 桁は製造元コード (ローカルGS1組織によって割り当てられる) であり、RRRRR 桁は製品コードです。

2

可変重量で販売される商品用のローカル使用 (店舗/倉庫) 用に予約されています。肉、生鮮果物、野菜などの可変重量商品は、店舗で梱包されている場合、店舗によって商品番号が割り当てられます。この場合、LLLLL は商品番号、RRRRR は重量または価格のいずれかで、最初の R によってどちらかが決まります (0 は重量)。

3

国家医薬品コード（NDC）番号による医薬品。米国の医薬品は、UPCの中央の10桁をNDC番号として使用しています。通常、店頭でスキャンされるのは市販薬のみですが、NDCベースのUPCは処方薬のパッケージや外科用製品に使用されており、この場合は一般にUPNコードと呼ばれています。^[19]

4

ローカル使用（店舗/倉庫）用に予約されており、多くの場合、ポイント カードや店舗クーポンに使用されます。

5

クーポン。LLLLL桁は商品のUPCプレフィックスの2～6桁目、次の3つのRRRはファミリーコード（メーカーが設定、またはクーポンクリアリングハウスが提供）、次の2つのRRは値コード（GS1値コード表による）で、割引額を決定します。これらのクーポンは2倍または3倍にすることができます。^[20]

UPC には、一般的なデータ入力エラーを検出するためのチェック ディジットが含まれています。たとえば、UPC-A コードは、チェック ディジットの式を満たすチェック ディジットを選択します。 ${\displaystyle x_{12}}$

${\displaystyle (3x_{1}+x_{2}+3x_{3}+x_{4}+3x_{5}+x_{6}+3x_{7}+x_{8}+3x_{9}+x_{10}+3x_{11}+x_{12})\equiv 0{\pmod {10}}.}$

入力されたコードが式を満たさない場合、それは有効な UPC-A ではありません。

UPC-A チェック ディジットは次のように計算されます。

1. 奇数番目の数字（1 番目、3 番目、5 番目、...、11 番目）を合計します。
2. 結果を3倍します。
3. 偶数位置（2 番目、4 番目、6 番目、...、10 番目）の数字の合計を結果に追加します。
4. 10を法とする結果(つまり、 10 で割ったときの余り) を求め、それをMと呼びます。
5. Mがゼロの場合、チェック ディジットは 0 になります。それ以外の場合、チェック ディジットは10 − Mになります。

たとえば、UPC-A バーコード「03600029145 x ₁₂」では、x _{12 は}不明なチェック ディジットであり、x _{12 は}次のように計算されます。

1. 奇数桁を合計します（0 + 6 + 0 + 2 + 1 + 5 = 14）。
2. 結果に3を掛けます（14 × 3 = 42）。
3. 偶数桁を足します（42 + (3 + 0 + 0 + 9 + 4) = 58）。
4. 10を法とする結果を求めます（58 mod 10 = 8 = M）。
5. Mが0でない場合は、10からMを引きます（10 − M = 10 − 8 = 2）。

したがって、チェックディジットx ₁₂は 2 です。

チェック ディジット方程式は、適切なエラー検出特性を持つように選択されます ( Luhn アルゴリズムを参照)。

• UPC-A は 1 桁のエラーを 100% 検出できます。

  1 桁のエラーは、正確に 1 桁が間違っていることを意味します。誤った桁と正しい桁の差を 10 で割った値をdとします。 dの値は、桁が同じであることを意味するため 0 にすることはできませんが、d は{1、2、3、4、5、6、7、8、9} の任意の値にすることができます。誤った桁が奇数位置 (重み 1) にある場合、チェック ディジットの式の左側はdだけ変化し、等価性は 0 ではなくなります。誤った桁が偶数位置 (重み 3) にある場合、左側は3 dだけ変化しますが、その変化も 10 で割った値が 0 ではないため、チェック ディジットの式は満たされません。

• UPC-A は、転置エラーの約 89% を検出できます。具体的には、隣接する 2 つの数字の差が 5 の場合のみ、UPC-A は転置を検出できません。
  1. 2つの隣接する数字が入れ替わると、数字の1つaは1の重み付けになり、もう1つの数字b = a + dは3の重み付けになります。ここでdは2つの数字の差です。数字が正しい順序であれば、

     ${\displaystyle 1a+3b=1a+3(a+d)=4a+3d}$

     チェックデジットの式の左側に、転置された順序で、

     ${\displaystyle 1b+3a=3a+1(a+d)=4a+d}$。

     2 つの寄与を差し引くと、LHS がどれだけ変化するかがわかります。

     ${\displaystyle (4a+3d)-(4a+d)=2d}$

     モジュラー変更がゼロでない限り、エラーが検出されます。2d ≡ 0 を法として10 が成立する場合、変更は検出されません。したがって、文字差d ≡ 5 の場合にのみエラーが検出されません ( d ≡ 0の場合、退化した「転置」はエラーではありません)。

  2. 次に、転置の距離dが 5 になる頻度を考えます。

UPC-Aバーコードのd転置表は以下のとおりです。${\displaystyle d\in \{0,1,2,\ldots ,9\}:}$

行の合計にはd転置の数が含まれているため、検出できない転置エラーの割合は次のようになります ( d = 0の転置は無視します)。

${\displaystyle {\frac {10}{18+16+14+12+10+8+6+4+2}}={\frac {10}{90}}=11.111\ldots \%.}$

▯

最も一般的な用法では、UPC は技術的には UPC-A を指します。

UPC には他にもさまざまなバリエーションがあります。

• UPC-Bはチェックディジットのない12桁のUPCで、国家医薬品コード（NDC）と国家健康関連商品コードのために開発された。^{[21] [検証失敗]} 11桁のコードと1桁の製品コードで構成されており、一般的には使用されていない。^[22]
• UPC-Cは、製品コードとチェックディジットを含む12桁のコードですが、一般的には使用されていません。^[22]
• UPC-D は可変長コード (12 桁以上) で、12 桁目はチェック ディジットです。これらのバージョンは一般的には使用されていません。
• UPC-E は 6 桁のコードであり、0 または 1 の数字体系を持つ 12 桁のコードである UPC-A に相当します。
• UPC-2 は、雑誌や定期刊行物の版を示すために使用される UPC の 2 桁の補足番号です。
• UPC-5は、書籍の希望小売価格を示すために使用される UPC の 5 桁の補足です。

12桁のバーコードが収まらない小型パッケージでUPCバーコードを使用できるようにするため、UPCのゼロ抑制バージョンであるUPC-Eが開発されました。UPC-Eでは、数値システムの桁、製造元コードの末尾のゼロすべて、および製品コードの先頭のゼロすべてが抑制（省略）されています。^[23]このシンボル体系は、6桁のコードのみを使用し、M（中間）ガードパターンを使用せず、E（終了）ガードパターンがスペースバー-スペースバー-スペースバーとして形成される点でUPC-Aと異なります。つまり、UPC-EバーコードはパターンSDDDDDDEに従います。6桁のUPC-Eが12桁のUPC-Aとどのように関係するかは、UPC-Eの数値パターンとUPC-Eのパリティパターンによって決まります。これは UPC-A 番号体系の 0 または 1 にのみ対応し、その値は UPC-A チェック ディジットとともにエンコードの UPC-E パリティ パターンを決定します。製造元コード桁が M で表され、製品コード桁が P で表されている場合、次のようになります。

たとえば、UPC-E 654321 は、次に説明するように、エンコードされた数字の UPC-E パリティ パターンに応じて、UPC-A 065100004327 または 165100004324 に対応する場合があります。

「EOEOEO」パリティパターンを持つUPC-E 654321（UPC-A 065100004327）は次のようにエンコードされます。

1-1-1 4-1-1-1 1-2-3-1 2-3-1-1 1-4-1-1 2-2-1-2 2-2-2-1 1-1 -1-1-1-1。

バーコードは次のようになります。

EAN -13 はUPC-A のスーパーセットとして開発され、すべての UPC-A 番号の先頭に 1 桁追加されました。これにより、理論上可能な一意の値の数が 10 倍の 1 兆に拡大されました。EAN-13 バーコードは、製品を販売する会社の国も示します (製品の製造国と同じ場合も、そうでない場合もあります)。これは、GS1国コードに従って、コードの先頭 3 桁で決定されます。すべての UPC-A コードは、UPC-A コードの先頭に 0 桁を追加することで、同等の EAN-13 コードに簡単に変換できます。これによってチェック ディジットは変更されません。すべてのPOSシステムは、両方を同等に理解できるようになりました。

EAN-8は、EAN バーコードの 8 桁のバリエーションです。

UPC の使用上の注意:

• 現在、北米では、UPC がすでにマークされている製品に加えて、EAN がマークされているすべての製品が受け入れられます。
• 既存の UPC を持つ製品には、EAN を再度マークする必要はありません。
• 北米では、EAN は主に UPC の 00 ～ 09 桁に 10 ～ 12 桁を追加することで、コード数を 30% 増やしています。これは、UPC を段階的に廃止する強力な動機となります。
