TAEコネクタ

TAE ( Telekommunikations-Anschluss-Einheitまたは電気通信接続ユニット) は、電話プラグとソケットの ドイツの規格です。

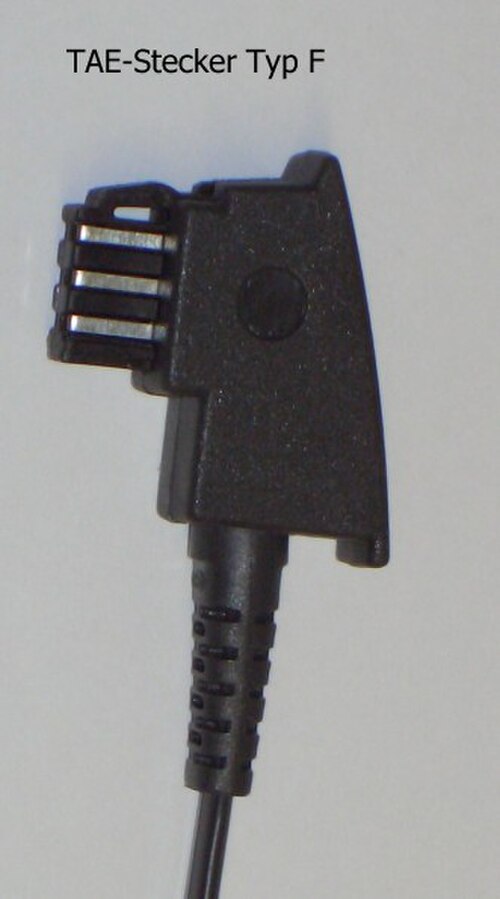

この規格は、 F   (「Fernsprechgerät」: 電話用) とN   (「Nebengerät」または「Nichtfernsprechgerät」: 留守番電話やモデムなどのその他のデバイス用) の2 つの TAE タイプをカバーしています。Uコード のソケットとプラグは、両方のデバイス タイプに適したユニバーサル コネクタです。

EAD ソケットで使用されるEコード コネクタは、電話アプリケーション用ではありません。

TAEシステムは、ドイツ政府所有の機関であるドイツ連邦郵便（DBP、ドイツ連邦郵便）がドイツポスト（郵便サービス）、ドイツテレコム（通信サービス）、ポストバンク（金融サービス）に分割される前の1980年代後半に導入されました。以前は、古いADo  [de]タイプのコネクタが使用されていたか、電話機が壁のソケット（VDo  [de]）に有線接続されており、正式に承認された電話機（DBPのみが合法的に配布可能）のみが電話システムに接続できました。さらに、電話機やその他の通信機器はDBPからのみリースでき、自由市場で売買することはできませんでした。

TAE システムの導入は、通信端末機器はエンド ユーザーの責任であるというドイツの法的仕様を実際に実現する技術でした。その後、標準 TAE ソケットに差し込める通信デバイスが数多くオープン マーケットで入手可能になりました。アダプタを使用すると、国際的に普及している 登録済みジャックを備えたデバイスを接続できます。

現在、TAE コネクタはドイツや、リヒテンシュタイン、ルクセンブルクなどの中央ヨーロッパ諸国で一般的です。最新の TAE ソケットには、パッシブ テスト終端を意味するパッシブ Prüfabschlussと呼ばれる回路も含まれています。これにより、電話交換機に識別可能な状態が提供され、回線が TAE 接続デバイスまで連続していることを示します。

一般的な TAE の設置は、ボックス内に少なくとも 1 つの N コネクタと 1 つの F コネクタ ソケットを備えたマルチソケット ジャンクション ボックスですが、通常は 2 つの N コネクタと 1 つの F コネクタがあります。最大 3 つの N コネクタが可能です。ネットワーク サービスはボックスに入り、右端の N コネクタのピン 1 と 2 に接続します。サービスは、N コネクタのピン 5 と 6 から、左隣の N コネクタのピン 1 と 2 にデイジー チェーン接続されます。F コネクタは、チェーンの最後の N コネクタのピン 5 と 6 に接続されます。

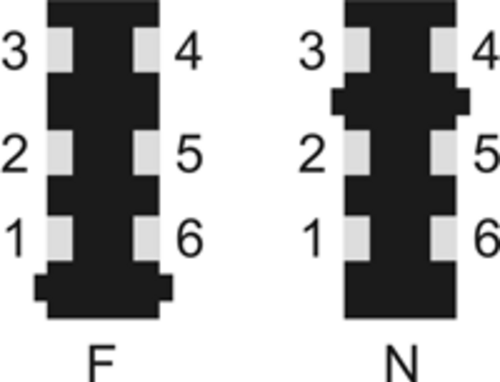

(画像はコネクタの平らな面を下にして、金属ピンを手前にして表示しています。ケーブルのピグテールはコネクタの下部から出ています)

TAE プラグを配線する場合、コネクタの平らな面を上にして配線する場合は、図の鏡像 (ピン 1 ～ 3 が左側) を使用する必要があります。

TAE コネクタには金接点がないため、接点が酸化して、アナログ音声伝送時にジュージュー音やパチパチ音が発生する場合があります。

TAE から a2 線と b2 線をループすることは、内線が他の線を聞き取れないように、家の中の機器を通して線を配線することに関連しています。
