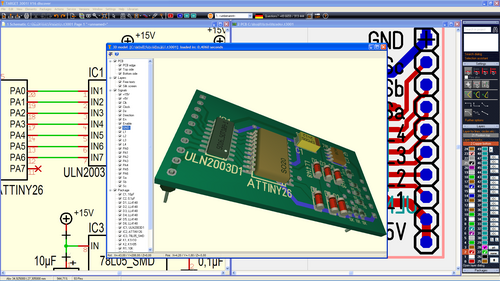

 ライブ3DのGUI | |
| 開発者 | アイヒェンツェルのフリードリヒ研究所 |
|---|---|
| 初回リリース | 1992年 |
| 安定版リリース | V30.3 [1]
/ 2021年4月30日 |
| オペレーティング·システム | Windows、Linux（ワイン） |
| プラットフォーム | ウィンドウズ |
| 利用可能 | 英語、フランス語、ドイツ語 |
| タイプ | 電子設計自動化 |
| ライセンス | 独自の無料バージョンも利用可能 |
| Webサイト | ホームページ |
TARGET 3001!は、 EDAおよびPCB (プリント回路基板) 設計用のCAD コンピュータ プログラム[2]であり、 [3] [4]ドイツの Ing.-Büro (en: engineering office) Friedrich によって開発されました。[5] [6]このソフトウェア アプリケーションは 1992 年から(32 年間)提供されており、 Microsoft Windowsで動作します。電子回路図、PCB、およびデバイスのフロント パネルの設計をサポートしています。このソフトウェアは、英語、ドイツ語、フランス語で利用できます。 [update]
Linuxシステム[7]でTarget 3001!を使用するには、Unix系オペレーティングシステム上でWindowsアプリケーションを実行するための互換レイヤーであるWineの助けを借りる必要があります。このセットアップはUbuntu 11.04（64ビット）でテストされています。
Target 3001! の注目すべき機能は、リバース エンジニアリングをサポートする機能です。ユーザーは、トレースされたレイアウトを通じて、既存の回路基板の写真から回路図を導き出すことができます。プログラムの特別なブランチであるASIC Designerでは、集積回路の設計が可能です。
同社は非商用利用向けにサービスの無料版を提供しているが[8] [9]、これは2つの銅層上の250の接続ピンまたはパッドに制限されている。 [5] [10] [6] [11] PCBメーカーのPCB-PoolとConrad Electronicは、印刷出力またはPCB-PoolとConradのPCBサービスの出力のみを生成する無料の無制限バージョンを提供している。すべての機能を備えた商用バージョンも利用可能。
歴史
TARGET 3001!の前身は、PCBレイアウト用に開発されたDOSベースのプログラム「RULE」（ドイツ語：Rechner Unterstützter Leiterplatten Entwurf）と呼ばれるPCBソフトウェアでした（1989年）。 [12]このソフトウェアは愛好家の間で人気を博し、回路図入力機能や自動配線機能であるオートルーターなどの追加機能の要望が高まりました。これに応えて、1992年にTARGET 2.1（DOS用）がリリースされました。
Windows への移行は当初は困難を極めました。「TARGET V3 for Windows」の初期バージョンではクラッシュが頻繁に発生していました。しかし、パッケージの安定性とパフォーマンスが向上するにつれて、ソフトウェアのユーザー ベースは、愛好家や教育関係者だけでなく、プロフェッショナルにも拡大しました。
ソフトウェア パッケージは、バージョン V7 から大幅な拡張を伴い開発が続けられました。バージョン V7 から V16 までの開発には、EMC ツールとPSPICE互換シミュレーションが含まれていました。TARGET という名前は、時間の経過とともに進化し、TARGET 2001! となり、最終的には新世紀を見据えて「TARGET 3001!」に変更されました。この名前はドイツ特許庁に商標として登録され、バージョン V9 以降で使用されました。
TARGET 3001! は工業デザイナーにも使用されています。例えば、トヨタはフォーミュラ 1 レーシングカーのケーブル ハーネスにこれを使用しました。
現在、TARGET 3001! はドイツとヨーロッパで最も人気のある PCB レイアウト システムの 1 つです。2004 年、エレクトロニクス マガジンElektorの読者はこれを第 2 位に選びました。[13]また、エレクトロニクス マガジン「 c't Hardware Hacks 」のテスターは、2013 年にこれを第 2 位に選びました。[14]
特徴
長年にわたり、TARGET 3001! は、1つのユーザーインターフェイス ( MDI ) に統合されたいくつかの機能で強化されてきました。[4]これらには、EMC モジュール、シンボルおよびハウジングジェネレーター、SPICE互換シミュレーションが含まれます。[12]ユーザーは PCB と組み合わせてフロントパネルを設計することができ、3D ビュー機能により設計された PCB の視覚的な印象が得られます。
すべてのプロジェクト情報は、冗長性とバージョンの競合を避けるために 1 つのファイルに保存されます。設計は回路図の作成から始まり、通常は PCB (またはチップ) のレイアウトで終わります。
回路図は、統合されたPSPICE互換の混合モードシミュレータでシミュレーションできます。コンポーネントは、外部からもアクセス可能なSQLiteまたはMySQLデータベースに保存されます。コンポーネントデータには、データシートやコンポーネントサプライヤー情報への直接リンク、シミュレーション情報、3Dモデルが含まれます。TARGETのオープンコンポーネント交換フォーマットCXF [15]は、Ultra Librarian [16]やFootprint Expert [17]などのユニバーサルコンポーネントデータベースでサポートされています。
PCB または ASIC は、手動で設計することも、自動配置および自動配線を使用して設計することもできます。外部自動配線へのSpecctraインターフェイスが利用可能です。設計は、間隔違反やその他の多くの設計ルールについて自動的にチェックできます。PCB の設計が完了している場合は、ライブ 3D ビューで直接表示および回転できます。3D データをSTEP形式でエクスポートして、 3D プリンターで PCB のプレビュー 3D ダミーを作成できます。3D ボディ (成形相互接続デバイス、MID ) 上の回路設計が可能です。
PCB ミリング用のCNCデータは、いくつかの形式で取得できます。さらに、 LEDやポテンショメータなどの PCB 上の座標を使用して、デバイスのフロント パネルを PCB から直接取得することもできます。
図書館システム
EDA ソフトウェアの重要なコンポーネントは、コンポーネント ライブラリです。Target 3001! のライブラリ システムには、いくつかの変更が加えられています。
- 当初、このソフトウェアは販売元Conrad Electronic SEのすべての電子部品を組み込もうとしましたが、その結果、扱いが面倒になり、ライブラリが肥大化し、検索機能が妨げられました。
- バージョン V15 以降、コンポーネントは、パラメータで検索可能なオフラインSQL データベースで管理されるようになりました。
- バージョン V16 では、デュアル モニター操作と「ギャラリー」を使用した視覚化された検索が導入されました。
- バージョンV17では、ハウジングジェネレーターが追加され、同社のコンポーネントポータルであるComponiverseが統合されました。
- バージョン V18 では、コンポーネント ツールバーとシンボル ジェネレーターがリリースされました。
さらに、SamacSys Ltd. の Library Loader ポータルのコンポーネントも Target 3001! で使用できます。
機能
Target 3001! には、回路図を設計し、プリント回路基板 (PCB) の対応するレイアウトを作成するための包括的な機能セットが含まれています。レイアウト プロセス中、ソフトウェアは回路とレイアウト間の一貫性を確保します。
回路図のコンポーネントは、いくつかの要素で構成されます。
- 通常、割り当てられた接続図を含むシンボル。
- 住宅。
- コンポーネントのはんだ端子の形状を表すフットプリント。
コンポーネント データシートとサプライヤへのリンクをコンポーネント データ内に保存できます。回路記号とコンポーネント ハウジングはどちらも、カスタム設計したり、相互に割り当てたり、ハウジング ジェネレータを使用して作成および変更したりできます。さらに、ハウジングの 3D モデル (STEP-3D 形式を含む) を作成してインポートできます。
このソフトウェアは (P)SPICE 互換の回路図シミュレーションをサポートしており、ユーザーは回路の機能を事前にシミュレートできます。ライブラリには、このプロセスを容易にするための多数のコンポーネントの電気シミュレーション モデルが含まれています。
モールド相互接続デバイス (MID) などの 3 次元表面上のレイアウトもサポートされています。この目的のために、STEP ファイルをソフトウェアにインポートできます。
後のバージョンの高度な機能
バージョン V20 以降、Target 3001! では、既存のトレースを脇に移動して追加のトレースのスペースを自動的に空ける「プッシュ アンド ショブ」機能など、高度な手動レイアウト機能が導入されました。さらに、「パイロット ルーター」機能は、開始点と終了点の間にトレースを自動的に配置しようとします。[10]
自動ツール
このソフトウェアには、PCB 設計を支援するいくつかの自動化ツールが含まれています。
- Autoplacer および Autorouter : これらのツールは、PCB レイアウトの自動配線を容易にします。
- 設計ルール チェック (DRC) : この機能は、設計の短絡や、最小距離やドリル径などの事前定義された設計ルールのその他の違反をチェックします。
関係の一貫性
他の EDA ソフトウェアと同様に、Target 3001! は回路設計 (回路図) と PCB レイアウト (バック アノテーション) 間の関係の一貫性を維持します。これにより、回路設計で意図された接続のみがレイアウトで行われることが保証されます。
出力機能
Target 3001! は、次のような PCB の製造および組み立てに汎用的に使用できるデータを生成できます。
- Gerber 形式のデータ: PCB メーカーが使用し、出力レイヤーを選択できます。多くのメーカーは、提供されたターゲット ファイルを直接処理することもできます。
- ピックアンドプレース ファイル: ピックアンドプレース マシンのコンポーネントの位置をリストするテキスト ファイル。
- 部品リスト: 設計で使用されるコンポーネントのカスタマイズ可能なリスト。
回路図とPCBレイアウトの統合
Eagle EDA などの広く使用されているソフトウェアと比較した Target 3001! の際立った特徴は、回路図と PCB レイアウトの両方が 1 つのプロジェクト ファイル内に保存されることです。この統合により、設計プロセスが簡素化され、プロジェクトの回路とレイアウトの側面の一貫性が確保されます。
