| M16 | |
|---|---|

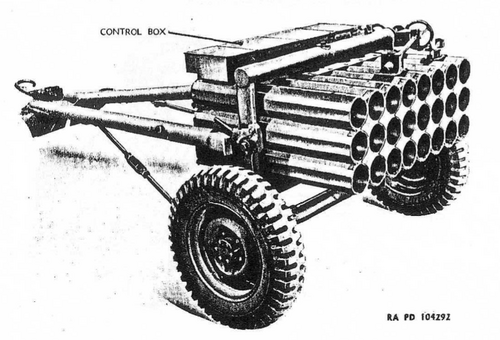

 M16ロケット用のT66ランチャー | |
| タイプ | 地対地ロケット |
| 原産地 | アメリカ合衆国 |
| サービス履歴 | |
| 使用中 | 1945-1954 |
| 使用者 | アメリカ陸軍、アメリカ海軍 |
| 仕様 | |
| 質量 | 42.5ポンド（19.3kg） |
| 長さ | 31インチ（790 mm） |
| 直径 | 4.5インチ（114 mm） |
| 弾頭 | TNT [1] |
| 弾頭重量 | 4.3ポンド（2.0kg）[1] |
爆発 メカニズム |
|
| エンジン | 固体燃料ロケット |
| 推進剤 | バリスタイト[1] |
運用 範囲 | 3.1 マイル (5 km) |
| 最高速度 | 890フィート/秒（270メートル/秒）[2] |
M16は、第二次世界大戦中にアメリカ陸軍が開発した4.5インチ（114 mm）スピン安定型無誘導ロケット弾である。1945年4月に就役し、従来のフィン安定型4.5インチM8ロケット弾に代わるものであり、戦争末期から朝鮮戦争中に使用された後、退役した。
発達
第二次世界大戦後期に開発されたM16は、アメリカ陸軍で標準化された最初のスピン安定化4.5インチ（114 mm）ロケット弾だった。[3]全長31インチ（790 mm）で、発射装置から5,200ヤード（4,800 m）離れた目標を攻撃できた。[4] M16は、T66「ハニカム」3x8 24連装発射装置、[5] M21 5x5 25連装発射装置から発射されたほか、60連装「ホーネッツ ネスト」発射装置からも発射できた。[3]アメリカ海兵隊は、 M16ロケット用の発射システムも開発し、標準的な3/4トンおよび2.5トントラックに取り付けることができた。[5]派生型として、シングルランチャー用のM16ロケットであるM20が開発された。M17とM21と呼ばれる練習用弾も製造された。[6]
冷戦時代には、カリフォルニア工科大学、ノースカロライナ州立農業大学、ノースカロライナ大学など、さまざまな国営および民間の科学機関が、米軍のスピン安定ロケットの開発と強化に関する研究開発プロジェクトに従事していた。[ 7 ]
運用履歴
「ハニカム」の一部隊は1945年5月にヨーロッパ戦域に配備され、終戦前にチェコスロバキアで限定的な戦闘に参加したが、使用されたのは1回の交戦のみであった。 [8] M16を装備した5個大隊のうち2個大隊は太平洋戦域に配備され、沖縄とフィリピンに駐留したが、これらの部隊が戦闘に参加する前に戦争は終結した。[5] M16は戦後も米海兵隊で使用され続け、各海兵師団に18門のランチャーを装備した1個中隊が配備された。これらは朝鮮戦争中に実戦に使用された。[9]米陸軍のランチャーも同様であった。[3] T66ランチャーから発射されたM16は「朝鮮戦争の主要砲兵兵器」の1つと考えられていた。[10]
バリエーション
- M16（T38E3）
- 米軍が採用したベースラインバージョン
- M16E1
- VT Fuze M402 (Mk 173) 用のより深い信管空洞を備えた M16 ロケット。
- M16E2
- 燃焼中の破片を除去するために411Eのパージペレットを装備したM16E1
- M17
- M16ロケットの練習弾。
- M20
- 点火ワイヤーが接触リングではなくスプールに取り付けられた M16 バリアント。
- M21
- M20ロケットの練習型[1]
フォトギャラリー
-
M16とM8ロケット。 -
韓国のM16 24連装発射装置。 -
米海兵隊が使用するM21 25連装発射装置。 -
韓国戦争記念館にあるM16ランチャー。
ランチャー
- T66とT66E2（「ハニカム」）：牽引式、24本の砲身。E2には、新しい仰角システム、ブラックアウト照明、照準器などの複数の改良が組み込まれました。[11] 60本の砲身を備えた型（指定が必要）は、「ホーネットの巣」というニックネームが付けられました。[3] [12] [13]
- M21 (T123): 牽引式、25本のチューブ。珍しいのは丸いチューブではなく四角いチューブを使用している点。[14]
参照
参考文献
引用
- ^ abcd 米海軍兵器局 (1947年5月28日) 「米国の爆発性兵器」(PDF) 155ページ。
- ^ 陸軍省（1945年7月）。TM 9-392：4.5インチ多連装ロケットランチャーT66およびT66E2 （PDF）。米国政府印刷局。53ページ。
- ^ abcd パーシュ 2006
- ^ コンパラト 1965年、295ページ
- ^ abc ザロガ 2007、p.19
- ^ 兵器委員会議事録27687、研究開発サービス、兵器総監室。1945年5月17日。
- ^ 「陸軍契約」、Aviation Week & Space Technolog、第70巻、第18号、77ページ、1959年5月4日 – Archive.org経由。
- ^ ビショップ 1998、175 ページ
- ^ ターナー 1990、p.20
- ^ 「近代: 1950-2000」(PDF) . Huachuca Illustrated . 10 . アリゾナ州フォートフアチュカ: フォートフアチュカ博物館: 36. 1999年。
- ^ 米国陸軍省 (1945 年 7 月)。陸軍省技術マニュアル TM 9-392: 4.5 インチ多連装ロケットランチャー T66 および T66E2 (PDF)。ワシントン DC: 米国政府印刷局。
- ^ 「ロケットの歴史 第5章 | スペースライン」。
- ^ Schonenberg, Jr., John J. (1945年9月). 「ロケット野戦砲兵大隊」(PDF) .野戦砲兵ジャーナル. 35 (9) . 2023年3月19日閲覧。
- ^ 陸軍省（1951年10月）。陸軍省技術マニュアルTM 9-392A：4.5インチ多連装ロケットランチャーT123 （PDF）。ワシントンD.C.：米国政府印刷局。
文献
- ビショップ、クリス編（1998年）。第二次世界大戦兵器百科事典。ニューヨーク：オルビス。ISBN 1-58663-762-2。
- コンパラート、フランク (1965)。『大砲の時代: 砲兵の火力を高めた大砲王と砲兵』。メカニクスバーグ、ペンシルバニア州: スタックポール ブックス。ASIN B001KJR32I 。
- Parsch, Andreas (2006)。「4.5インチ弾幕ロケット」。米国軍用ロケットおよびミサイル一覧 付録4: 未指定車両。Designation-Systems.net 。2012年5月30日閲覧。
- ターナー、デビッド J. (1990 年 3 月 29 日)。「MLRS」: 海兵隊用ロケット システム。ペンシルバニア州カーライル兵舎: 米国陸軍戦争大学。AD-A223 182。
- ザロガ、スティーブン（2007年）。第二次世界大戦のアメリカ野戦砲兵。ニューヴァンガード。第131巻。ニューヨーク：オスプレイ出版。ISBN 978-1-84603-061-1。
