木材加工機

木材加工機
木材加工機、単軸工具
応用	木工

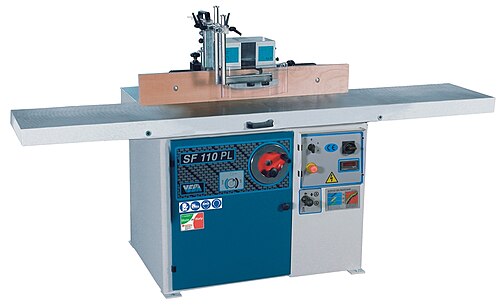

木材シェイパー（北米では通常単にシェイパー、英国とヨーロッパではスピンドル モルダー）は、垂直方向のスピンドルが1 つ以上の積み重ねられたカッター ヘッドを駆動して木材のプロファイルを加工する 固定式木工機械です。

ウッドモルダー(アメリカ英語) はシェーパーに似ていますが、テーブルに対して 90 度と平行の両方に複数の切断ヘッドを備えた、より強力で複雑な機械です。ウッド シェイパーには、テーブルに対して垂直な軸に取り付けられた単一の切断ヘッドのみがあります。

木材シェーバーのカッターヘッドは通常3枚の刃を備えており、手持ち式木材ルーターで使用されるより小型ではるかに安価な2枚刃ビットの半分から8分の1の速度で回転します。^{[1] [検証失敗]}シェーバーで ルータービットを駆動できるようにするアダプタが販売されていますが、いくつかのレベルで妥協しています。^{[説明が必要]}ルーターテーブル と同様に、比較的軽量の専用作業テーブルに取り付けられた手持ち式ルーターのコスト削減版です。

成形機に送り込まれる木材は、一般的にストックまたはブランクと呼ばれます。スピンドルはシェーパーのテーブルに対して上下に動かされ、ストックが垂直のフェンスに沿って動く状態で 3,000 ～ 10,000 rpm で回転します。

ルーターよりも大きくてはるかに強力なシェイパーは、クラウンモールディングや上げ下げパネルドアなど 、ルーターよりもはるかに大きなプロファイルを切断でき、ユニークなプロファイルで製造されたカスタムメイドのビットを簡単に駆動できます。シェイパーは1.5〜5馬力（1.1〜3.7kW）のベルト駆動モーターを備えており、通常の10,000〜25,000 rpmのダイレクトドライブルーターよりもはるかに静かでスムーズに動作します。速度調整は通常、ドリルプレスと同様に、段付きプーリーシステムでベルトを再配置することによって行われます。ルーターとは異なり、シェイパーは逆方向に動作することもでき、これは一部のカットを行う際に必要です。^[2]

最も一般的な木材加工機は垂直スピンドルを備えていますが、傾斜スピンドルまたはテーブルを備えたものもあります。 ヨーロッパのモデルの中には、スライド式テーブルソー、ジョインター、プレーナー、モルタイザーをさまざまな形で組み合わせたものもあります。^[明確化]

シェーパーは、スライドテーブル、テノンテーブル、傾斜アーバー、テノンフード、交換可能なスピンドルなどのアクセサリを使用して、特殊なカットを実行するように調整できます。米国の標準スピンドルシャフトは1です。+3 ⁄ 4 インチ (44 mm)、小型シェーパーでは3 ⁄ 4または1 ⁄ 2 インチ (19 または 13 mm)、ヨーロッパ モデルでは 30 mm です。ほとんどのスピンドルは、複数のカッター ヘッドを収容できる高さがあり、必要なヘッドを所定の位置に上げたり下げたりすることで、ツールを迅速に変更できます。1 つのスピンドルに収まらない数のカッター ヘッドが必要な場合は、追加のスピンドルに間隔をあけてカッター ヘッドを取り付けることができます。

木材加工機の主な安全機能は、カッターの上に取り付けられたガードで、手や衣服が刃に巻き込まれるのを防ぎます。治具、固定具 (ホールドダウンなど)、フェザーボードなどの付属品も怪我の防止に役立ち、一般的には切断品質が向上します。スターター ピン (支点ピン) は金属棒で、カッターから数インチ離れたテーブルにねじ込まれ、フリーハンドで材料を差し込んで切断できるようにします。

パワーフィーダーは生産性の向上と一定のミリング速度の設定に加えて、付属物や衣服を危険から守ります。複数の速度があり、ゴム製の車輪を使用してカッターヘッドを越えて材料を送ります。

シングルヘッドモルダー（米国では「シェイパー」）:

• 上部（水平）ヘッドのみを持ちます。
• 購入コストが低く、セットアップと実行もそれほど複雑ではなく簡単です。

マルチヘッドモルダー（米国では「モルダー」）:

• 複数の切断ヘッドを備えています。
• 単一のヘッド ツールよりも複雑なジョブで、1 回のパスでより多くの作業を処理できます。
• 標準形式では、最大 4 つのカッティング ヘッド (テーブルに平行な 2 つと垂直な 2 つ) を備えることができます。

別の構成では、2 つの下部ヘッドと 2 つの上部ヘッドがあり、最初の上部ヘッドと最初の下部ヘッドで木材のサイズを決定し、残りの上部ヘッドと下部ヘッドで木材の形を整えます。家具業界では、2 つ以上の右側ヘッドを備えた機械の方が一般的で、短い材料を処理し、材料の端に深く細かいカットを施すことができます。

工具とは、カッター、ナイフ、ブレード、プレーナーブレード、カッターヘッドを指します。^[明確化]ほとんどのブレードは、高速度鋼(HSS)と呼ばれる工具鋼合金、または超硬鋼で作られています。カッターヘッドは通常、鋼またはアルミニウムで作られています。カッターヘッド用の高速度鋼、超硬鋼、アルミニウム、鋼には、さまざまなグレードがあります。
