フレームとパネル

フレームとパネルの構造は、レールとスタイルとも呼ばれ、ドア、羽目板、およびキャビネット、家具、住宅のその他の装飾的な特徴の作成によく使用される木工技術です。基本的な考え方は、頑丈なフレーム内に「浮いた」パネルを組み込むことです。スラブの無垢材のキャビネットのドアや引き出しの前面を作成するために使用される技術とは対照的に、ドアは垂直方向または水平方向^[1]に走る、端の木目が露出した複数の無垢材のピースで構成されます。通常、パネルはフレームに接着されず、フレーム内で「浮いた」ままにされるため、パネルを構成する木材の季節的な動きによってフレームが歪むことはありません。

フレームとパネルの構造は、基本的に 5 つの部材、つまりパネルとフレームを構成する 4 つの部材から構成されます。フレームの垂直部材はスタイルと呼ばれ、水平部材はレールと呼ばれます。基本的なフレームとパネルの部品は、上部レール、下部レール、2 つのスタイル、およびパネルで構成されます。これはキャビネット ドアの一般的な構築方法で、5 ピース ドアと呼ばれることがよくあります。

大型パネルでは、パネルを 1 つ以上のセクションに分割するのが一般的です。追加のパネルを収容するために、ミッド レールやミッド スタイル、または組桟と呼ばれる仕切り部品がフレームに追加されます。

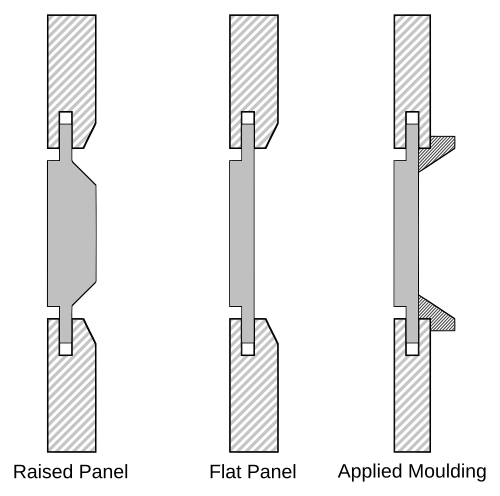

パネルは、フレーム メンバーの内側の端に作られた溝に固定されるか、または後部の内側の端に作られた端の溝に収納されます。パネルは、動きの余地を残すために、フレーム内の利用可能なスペースよりわずかに小さく作られています。木材は木目に対して伸縮するため、幅の広い無垢材のパネルは幅が 1/2 インチ変わる可能性があり、ドア フレームが歪む可能性があります。木製パネルを浮かせることで、ドアを損傷することなく伸縮することができます。一般的なパネルは、フレームの溝の底とパネルの間に 1/4 インチ (5 mm) の隙間ができるようにカットされます。組み立てる前に、パネルの端とフレームの間の溝に何らかの弾性材料を配置するのが一般的です。これらのアイテムは、パネルをフレームの中央に配置し、季節による動きを吸収します。この目的でよく使用されるアイテムは、スペースボール(商標登録済み製品) と呼ばれる小さなゴム ボールです。キャビネット メーカーによっては、動きを可能にするためにコルクの小片を使用する場合もあります。パネルは通常、平らか隆起しています。

フラット パネルは、その目に見える面がフレームの溝の前面と面一になっています。これにより、パネルははめ込まれたような外観になります。このスタイルのパネルは、通常、MDFや合板などの人工素材で作られていますが、無垢材やさねはぎの板材で作られることもあります。MDF 製のパネルは外観を隠すために塗装されますが、ハードウッド ベニヤ合板のパネルは、無垢材のレールや縦枠に合わせて染色され、仕上げられます。

浮き彫りパネルは、パネル表面がフレームと同一面またはフレームより突き出るように、縁にプロファイルがカットされています。一般的なプロファイルには、オージー、面取り、スクープまたはコーブなどがあります。パネルはさまざまな方法で浮き彫りにすることができますが、現代のキャビネットで最もよく使用される 2 つの方法は、テーブルソーでコービングする方法と、木材ルーターまたはスピンドル モルダーでパネル浮き彫りカッターを使用する方法です。

フレームは、コープアンドスティック、ほぞ継ぎ、ブライドルジョイント、または単純な突き合わせジョイントなど、いくつかの方法で構築できます。コープアンドスティックは、製造効率が高いため、最も一般的な方法です。ほぞ継ぎは最も強度が高く、大きなストレスがかかる大きなドアによく使用されます。ブライドルジョイントは、露出した端木目が見栄えが悪いと考えられるため、通常、あまり形式にこだわらない作業に使用されます。一方、突き合わせジョイントは強度が弱いため、非常に小さなアセンブリにのみ使用されます。

縦枠と横枠には、外側の内側の縁に切り込みが入っていることが多い。通常はパネルの縁に合わせて小さいサイズになっている。パネルのスタイルによっては、外側の縁にも切り込みが入っていることもある。^[2]

現代のキャビネットでは、コープとスティックの接合は、特別なルーター カッターのセットを使用して行われます。これらのカッターは、フレーム部品の端のプロファイルをカットし、レールの端に同じプロファイルの逆バージョンもカットして、縦枠の端に滑り込ませて所定の位置に接着できるようにします。正しく行えば、レールの端にカットされたコープは、接着するプロファイルと完全にかみ合います。接着すると、結果として得られる接合部は、それ以上の補強をしなくても、ほとんどのキャビネット ドア用途に十分な強度を持ちます。非常に大きく重いドアの場合は、コープとスティックの接合部をダボ、緩いほぞ、またはその他の方法でさらに補強することができます。

他のフレーム構造の場合、内側のプロファイルは、ミトラスティッキングまたは適用されたモールディングによって作成されます。^[3]

マイター スティッキングでは、プロファイル (スティッキングと呼ばれる) がレールとスタイルの両方の端に適用され、各スタイルの端のスティッキングの一部が削除され、各レールのスティッキングの端にある同様のマイター カットと揃うマイター エッジが残ります。この伝統的な方法は完了までに時間がかかるため、製造品ではコープ アンド スティックが人気です。

適用モールディングを使用する場合は、フレームとパネルを組み立てた後、フレームの外面の内側の端にモールディングを適用します。

浮き彫りパネルドアの製作工程は、パネルを接着することから始まり、次にフレーム部品の切断と準備に移ります。次に、パネルをサイズと形状に合わせて切断します。部品とパネルは、組み立て前に研磨します。また、パネルが収縮しても生の木材が見えないように、組み立て前にパネルに仕上げを施すことも一般的です。ジョイントは接着され、クランプに固定されます。フレームとパネルの部品が塗装グレードの場合は、裏側のフレームジョイントに釘で固定されることもあります。次に、ドアは仕上げ研磨に移り、最終的な厚さに仕上げられ、必要に応じて外側のプロファイルが追加されます。
