スライドプロジェクターは、写真スライドの拡大画像をスクリーンに投影するための光学装置です。多くのプロジェクターは、専用トレイにセットされた一連のスライドを順番に映し出すための機械的な機構を備えています。
35mm スライドプロジェクターは、大型の幻灯機の直系の子孫であり、1950年代に家庭での娯楽としてのスライドショーや、教育機関などで広く普及しました。リバーサルフィルムは、写真黎明期から使われてきたネガではなく、投影可能な小さなポジティブ画像を作り出しました。写真技術は、大型のモノクロネガではなく、直接鑑賞できる35mmの小型カラースライドを生成するようになりました。スライド画像は肉眼では小さすぎて見ることができなかったため、プロジェクターや拡大ビューワーで拡大する必要がありました。
写真フィルムのスライドやプロジェクターは、デジタル記憶媒体に保存された画像ファイルに取って代わられ、それらはビデオプロジェクターを使って投影スクリーンに映し出されたり、大型ビデオモニターに表示されたりするようになった。
プロジェクターには3つの主要な光学素子があります。[ 3 ]： 39-40
ほとんどのスライドプロジェクターには、投影中にスライドを所定の位置に保持する機構が備わっています。また、多くの機種は、複数の画像を使ったスライドショーを容易にするために、自動または機械式のスライド送り・戻し機能を備えています。
ハロゲンランプは通常、光を生成するために使用され、通常は鮮明で明るい画像を生成するために、小さくて明るいフィラメントを持つように特別に設計されています。たとえば、Leitz Pradovit RC は、最高のパフォーマンスに必要なセンタリング機能を備えた特別な 24V 150W 石英ランプを使用しています。このプロジェクターには、ランプの電力を 20% 削減して寿命を 2 倍にする機能 (最大輝度で 50 時間) がありました。[ 4 ]
ランプフィラメント上の点光源はすべて球面反射鏡によって倍増され、投影レンズの入射瞳面に集光されることで、スライド像を形成する際に均一な照明が得られる。スライドが熱で損傷するのを防ぐため、通常はスライドの前に平らな吸熱ガラス（ヒートミラー）が光路に配置される。このガラスは可視光線を透過するが、赤外線を吸収または反射する。[ 5 ]： 10一部のスライドプロジェクターでは、集光レンズの機能を担う一体型の放物面多面反射鏡を備えた電球が使用されていた。これらの電球は裸電球よりも高価であったが、電球交換後に反射鏡を調整する必要がないため、より便利であった。[ 3 ]： 43
集束された光線が透明なスライドを通過した後、投影レンズによって拡大されて平面投影スクリーンに投影され、観客は反射像を見ることができます。一部のスライドプロジェクターでは、投影レンズは取り外し可能で、明るさや焦点距離を変更するために別のレンズと交換できます。これにより、それぞれ投影像のサイズや、特定の投影像サイズに必要なスクリーンからの距離に影響を与える可能性があります。[ 5 ]： 3 [ 6 ]
プロジェクターレンズの標準焦点距離は、そのフィルムフォーマットの通常のレンズの約2倍であり、平均的なスクリーンサイズの場合、プロジェクターを観客の後ろに配置することができます。たとえば、135フィルムの場合、標準プロジェクターレンズの焦点距離は約100 mmになります。[ 3 ]： 41 1970年代から、スライドマウントの厚さや反りの違いを補正するために、オートフォーカスを備えたスライドプロジェクターが提供されるようになりました。[ 7 ]
あるいは、画像は半透明の「背面投影」スクリーンに投影されることもあり、これは近距離での連続自動表示によく使用されます。たとえば、シンガーカラメイトやベル＆ハウエルリングマスターは、スライドを小型のブラウン管テレビとほぼ同じサイズと形状のフラットスクリーンに投影します。[ 8 ] [ 9 ]リングマスターは、より多くの観客のために前面投影にも使用できます。[ 10 ]この投影方式では、観客が投影に影を落としたり、プロジェクターにぶつかったりして、投影された光線を遮る可能性も回避できます。

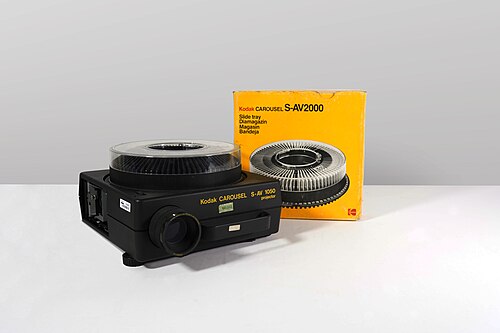

スライドプロジェクターの中には、ユーザーが表示する各スライドを手動で配置する必要があったものもあった。[ 11 ] 1950年代から、メーカーはカートリッジに予め装填されたスライドを扱い、個々のスライドを順番に光路に出入りさせる機構を備えたスライドプロジェクターを導入した。スライドプロジェクターの主な違いの1つは、スライドを保持し、多くの場合保管するために使用されるカートリッジの形状であった。一部の自動スライドプロジェクターは、ヨーロッパで人気があった直線状の長方形のスライドトレイを提供していた。[ 12 ]これらは、横方向に移動するアームを使用して、投影用にカートリッジからスライドを取り出す。[ 3 ] : 42直線トレイのマシンの中には、観覧車に似た垂直回転カートリッジを受け入れることができるものもあった。[ 3 ] : 42米国では、イーストマン・コダックが1961年にメリーゴーラウンドのような水平回転カートリッジを使用するカルーセルスライドプロジェクターを導入し、この形式はすぐに米国で普及した。[ 13 ]カルーセル式スライドプロジェクターの利点としては、よりシンプルな重力供給機構と、再装填することなく画像のシーケンスを自動的に繰り返す機能が挙げられる。[ 3 ]： 41しかし、円形のトレイはかさばり、高価になる傾向があった。[ 3 ]： 42
複数のプロジェクターを使用すると、ディゾルブなどの画像間の高度なトランジション効果を実行できます。ローライは、2つのレンズを備え、追加ユニットなしで実行できるP3800を1976年のフォトキナで発表しました。 [ 7 ] 1990年までに、ローライは、操作を制御するためのパーソナルコンピュータインターフェースを追加したアップグレード版のRolleivision 35 Twin Digitalを販売しました。[ 3 ] : 47しかし、投影パネルやビデオプロジェクターなど、コンピュータから直接画像を表示する競合技術により、1990年代半ばまでにフィルムスライドプロジェクターはほぼ駆逐されました。
