シングルコイルギターピックアップ

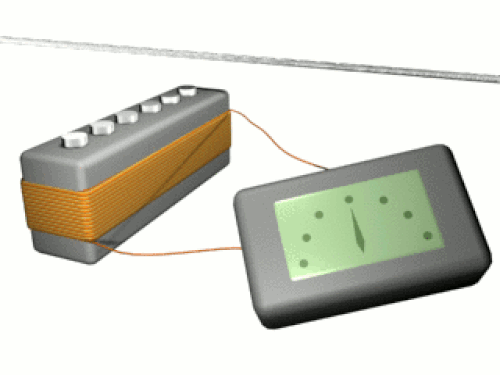

シングルコイルピックアップは、エレキギターやエレキベース用の磁気トランスデューサー、またはピックアップの一種です。弦の振動を電磁的に電気信号に変換します。シングルコイルピックアップは、デュアルコイルまたは「ハムバッキング」ピックアップとともに、最も人気のある2つの設計の1つです。

1920年代半ば、カリフォルニア州ロサンゼルスのギタリスト、ジョージ・ボーチャムはギターの電気増幅の実験を始めました。当初は蓄音機のピックアップアセンブリを使用していましたが、ボーチャムはコイルと磁石のさまざまな組み合わせをテストし、最初の電磁ギターピックアップを作成しようとしました。 ^[1]彼が最初に作ったコイルは、洗濯機のモーターを使って巻かれていました。後に彼はミシンのモーターに切り替え、最終的には単一コイルの磁石を使用するようになりました。

ボーチャムの取り組みは、成功した工具・金型事業の裕福なエンジニア兼オーナーであるアドルフ・リッケンバッカーの支援を受けた。ボーチャムは最終的に、2つの巨大なU字型の磁石と1つのコイルで構成され、「馬蹄型ピックアップ」として知られる最初のシングルコイルピックアップを製作した。 ^[1] 2つの馬蹄型の磁石は、コイルの中央にある単一のコアプレート（またはブレード）の上を通過する弦を取り囲んでいた。

ギブソンギター コーポレーションは、 1935 年にハワイアン ラップ スチール ギターの新製品として「バー ピックアップ」を発表しました。このピックアップの基本構造は、すべての弦の共有ポールピースとしてコイルに挿入された金属ブレードです。コイル アセンブリの下には、大きく平らな磁石が 1 組固定されていました。

1936年、ギブソンは初のスペイン風エレクトリックギターであるES-150を発表しました。 ^[2] ES-150にはバーピックアップが装備されていました。ジャズギターの革新者チャーリー・クリスチャンは、 1930年代後半にベニー・グッドマン・オーケストラでES-150を演奏し始めました。これにより、エレクトリックギターの人気が急上昇しました。クリスチャンとES-150の密接な関係により、ES-150は「チャーリー・クリスチャン・モデル」と呼ばれるようになり、ギブソンの今では有名なバーピックアップは「チャーリー・クリスチャン・ピックアップ」^[3]または「CCユニット」と呼ばれるようになりました。

P-90は、ギブソンギター社が設計したシングルコイルピックアップです。^{[4] [5]}これらのピックアップには、ポールピースとして調整可能なスチールネジが付いた大きく平らなコイルと、コイルボビンの下に横たわる一対の平らなアルニコバー磁石があります。調整可能なポールピースは磁石から磁気を拾います。ネジを磁石に近づけたり遠ざけたりすることで信号の強度が決まり、したがって音色も変わります。P-90ピックアップには、主に取り付けオプションが異なる2つのバリエーションがあります。

• ソープ バーケースは真の長方形で、取り付けネジはコイルの周囲に収められており、ポール ピースの間、弦 2-3 と弦 4-5 の間に配置されているため、不規則で少し変わったパターンになっています。時折、ポール ピースと間違われることがあります。そのため、P-90 にはポール ピースが 8 つあると誤って言われることがあります。「ソープ バー」というニックネームは、主に長方形の形状と石鹸に似た比率、および 1952 年のオリジナルギブソン レス ポールモデルの最初の P-90 が白だったことに由来していると考えられます。

• ドッグイヤーはピックアップの両側に犬の耳に似た延長部があるケースのタイプです。これらは主に長方形のカバーの延長部で、外側の取り付けネジを囲んでいます。ドッグイヤー P-90 ピックアップは、ES-330などのギブソンのホローボディ ギターによく搭載されていましたが、レスポール ジュニアなどのソリッド ボディ モデルにも時々搭載されていました。同じピックアップはエピフォン モデルでも利用できました (ギブソンは 1950 年代にエピフォン ギターを製造していたため)。このデザインは、1960 年代中期から後半にかけてのホローボディエピフォン カジノに搭載されたことで最もよく知られています。

フェンダーテレキャスターには2つの異なるシングルコイルが搭載されています。ネックピックアップは金属製のカバーが付いており、よりまろやかな音を生み出します。一方、ブリッジピックアップはポールピースが露出しており、非常にトゥワンギーでシャープな音と誇張された高音レスポンスを生み出します。 ^{[4]これは、ブリッジピックアップがスチールプレートに取り付けられているためです。これらの設計要素により、ミュージシャンは}スチールギターのサウンドをエミュレートすることができ、カントリーミュージックに特に適しています。

ピックアップは 3 ポジション スイッチで選択され、2 つの配線方式が存在します。

• ビンテージ: 1) 低音を強調するトレブルカットオフ付きネックピックアップ、2) ネックピックアップのみ、3) ブリッジピックアップのみ。
• モダン: 1) ネックピックアップのみ、高音カットオフなし、2) ネックとブリッジ、3) ブリッジピックアップのみ。

Fender Esquire は、シングル ピックアップにヴィンテージ配線方式を採用したバリエーションです。これにより、最初の位置でトレブル カットオフ、真ん中の位置で通常のカットオフ、3 番目の位置でトーン コントロール カットオフが得られます。

伝統的なストラトキャスターデザインのギターには、3つのシングルコイルが搭載されています。^[4]ギタリストはレバースイッチで、どのピックアップまたはピックアップの組み合わせを選択するかを制御できます。ピックアップの位置は通常、楽器のそれらの部分への近さに基づいて、ブリッジピックアップ、ミドルピックアップ、ネックピックアップと呼ばれます。ネックピックアップは通常、中音域と低音域のレスポンスが最も高く、出力が最も高く、ブリッジピックアップは（ブリッジの弦の動きが少ないため）出力が最も低く、わずかにトゥワング感のある高音域のレスポンスが最も高くなります。ミドルピックアップのサウンドは、ベースがわずかに少なく、高音域がやや多いという点ではネックピックアップのサウンドに似ています。しかし、リッチー・ブラックモアなど多くのプレイヤーは、ミドルピックアップがピッキングの手の邪魔になると感じ、ピックガードと面一になるように取り付けネジを緩めています。

現代のストラトキャスターには、5 ポジションのピックアップ セレクター スイッチがあります。ポジション 1、3、5 では、1 つのピックアップ (それぞれブリッジ、ミドル、ネック) のみがアクティブになり、ポジション 2 と 4 では、2 つのピックアップ (それぞれブリッジとミドル、ミドルとネック) の組み合わせがアクティブになります。一部のピックアップ セットには、逆巻きおよび逆極性のミドル ピックアップがあり、通常のブリッジまたはネック ピックアップと組み合わせると、シングル コイル ピックアップがひどく悩まされる電磁干渉 (ノイズ/ハム) がキャンセルされます。ポジション 2 と 4 の音響効果は、「クワック」または「ノッチ ポジション」と呼ばれることもあり、ギターの楽譜には、これらのピックアップの組み合わせを使用するように指示されているものもあります。1 つの例は、ダイアー ストレイツの「サルタンズ オブ スウィング」で、ポジション 2 (ブリッジとミドル) で演奏されます。

マグネティックギターピックアップには、さまざまな種類のノイズが発生します。ハムは電気機器の電力周波数電流による磁場によって発生しますが、バズは無線送信として伝播し、静電気のような音がします。バズの発生源は多数ありますが、一例としては、ブラシモーターを備えたAC電動工具が挙げられます。ブラシは、負荷に応じて変化する周波数で、整流子セグメントと1秒間に数千回電気的に接触したり切断したりするため、無線周波数ノイズが発生します。^[6] その他の例としては、磁気安定器を備えた古い蛍光灯の近くで演奏したり、家庭用電化製品、コンピューター、スマートフォンに一般的に付属している主電源「壁コンセント」ユニットから供給される高周波スイッチングDC電源の近くで演奏したりすることが挙げられます。

Fender-Lace Sensors は、後のダブルコイル/ハムバッカー設計で一般的な位相キャンセル効果を利用するのではなく、ハムから磁気的にシールドするように設計された真のシングルコイルです。

初期のピックアップ設計には、「ポッティング」と呼ばれる製造工程が含まれていませんでした。ポッティングとは、さまざまな段階でボビンと巻かれたコイルを物質に浸して、巻線を所定の位置に固定し、内部の緩んだワイヤーのマイクロフォニック効果を防ぎ、高ゲイン設定でフィードバックが発生するのを防ぐことです。一般的なポッティング物質には、加熱した蜜蝋とパラフィン、またはその 2 つの組み合わせ、および薄めたエナメル塗料があり、巻き取りプロセスを開始する前に金属スラグを保護するために使用する場合があります。

ピックアップを「ポッティング」しないという慣習は、ビンテージの復刻品でも、より価値志向のメーカーでも今日まで続いています。これらのメーカーは、製造コストを削減したり、当時の正確な復刻品を提供するために、ポッティングのステップを省略することがあります。

ギター プレイヤーがシングル コイルの使用に必要な低ノイズ環境をますます許容しなくなったため、1995 年頃に電源ハムに対する許容可能な解決策の探求が新たな勢いを得ました。

ハムバッカーのセクション「シングルコイルフォームファクターハムバッカー」を参照

独特のサウンドを持つ有名なシングルコイルピックアップがいくつかあります。

• リッケンバッカーピックアップ（ラップスチールやソリッドボディのアップライトベース、後に6弦エレキギター、ペダルスチール、エレキベースギターに使用された1930年代のオリジナルの「馬蹄型」ピックアップ、および「トースター」と「ハイゲイン」を含む）^[7]
• ギブソン バー ピックアップ (1935) — 後にチャーリー クリスチャン ピックアップ(1938)と呼ばれる
• ギブソンP-90 (1946)
• フェンダーテレキャスター、ストラトキャスター、ジャズマスター、ジャガー、その他のピックアップ

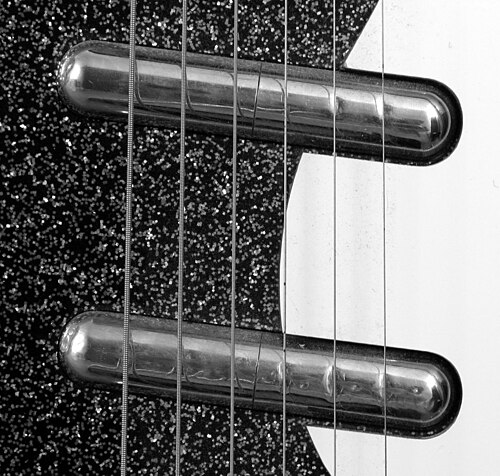

• ダンエレクトロリップスティック^[8]
• グレッチピックアップ（「HiLoTron」を含む）
• DeArmondピックアップ (グレッチ、ギルド、エピフォン、マーティン、カスタム、ハーモニー、リーガル、プレミア、シルバートーンなど、さまざまなメーカーの 50 年代と 60 年代のさまざまなギターに搭載されていました。この商標は現在フェンダーが所有しています。シングルコイルモデルには、200 別名 Dynasonic、^[9] 2K、2000、「マスタッシュ」、さまざまな「ゴールドフォイル」タイプ、およびアコースティックギターやその他の楽器用に設計された多くのクリップオン、レール、またはスクリューマウントピックアップが含まれます)。フェンダー「Tele-Sonic」は、大型の DeArmond シングルコイルを特徴としていました。
• ラルフ・ケラー (1954) による Valco シングル コイル ピックアップは、Airline、Supro、National、English Electronics、Custom Kraft、および 50 年代、60 年代、70 年代の Gretsch ギター モデルの一部に搭載されています。これらのピックアップの大部分は、大型のダブル コイル ハムバッカー ピックアップの外観を維持しています。シングル コイルで構成されていますが、ピックアップにはハムをキャンセルする 2 番目のオフセット マグネットが含まれています。Valco 製のオーバー ストリングス「ホースシュー」ピックアップの初期のバリエーションは、Oahu など、同様のブランドのラップ スチール ギターに搭載されています。
• エピフォン「ニューヨーク」ピックアップ
• レースセンサーピックアップ（1987）
