信号アナライザー

シグナルアナライザは、機器のIF帯域幅内の単一周波数で入力信号の振幅と位相を測定する機器です。デジタル技術を使用して、電気信号によって運ばれる有用な情報を抽出します。 ^{[1]一般的な用法では、この用語は}スペクトルアナライザとベクトル信号アナライザの両方に関連しています。スペクトルアナライザは信号の振幅または大きさを測定しますが、適切なソフトウェアまたはプログラミングを備えたシグナルアナライザは、変調などの信号のあらゆる側面を測定できます。今日の高周波シグナルアナライザは、アナログフロントエンドとデジタルバックエンドの両方を最適化することで優れたパフォーマンスを実現しています。^[2]

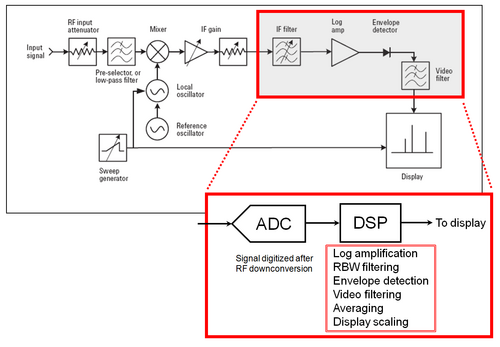

最新の信号アナライザは、スーパーヘテロダイン受信機を使用して信号スペクトルの一部をダウンコンバートし、解析します。右の図に示すように、信号は最初に中間周波数に変換され、次に信号の帯域を制限してエイリアシングを防ぐためにフィルタリングされます。ダウンコンバージョンは、従来のスペクトルアナライザに似たスイープ同調モード、または固定同調モードで動作できます。固定同調モードでは、ダウンコンバートされる周波数の範囲は変化せず、ダウンコンバータの出力はその後の解析のためにデジタル化されます。デジタル化プロセスでは通常、同相/直交 (I/Q) または複素サンプリングが行われるため、スペクトル アナライザの振幅のみの処理とは対照的に、信号のすべての特性が保持されます。デジタル化プロセスのサンプリング レートは、検討中の周波数範囲に応じて変更することも、(より一般的には) 信号をデジタル的に再サンプリングすることもできます。

シグナル アナライザは、スペクトラム アナライザとベクトル シグナル アナライザの両方の操作を実行できます。シグナル アナライザは測定プラットフォームと見なすことができ、スペクトラム解析 (位相ノイズ、電力、歪みを含む) やベクトル信号解析 (復調または変調品質解析を含む)などの操作は測定アプリケーションとして実行されます。これらの測定アプリケーションは、測定ファームウェアとしてアナライザ プラットフォームに組み込むことも、変更可能なアプリケーション ソフトウェアとしてインストールすることもできます。
