ソールズベリー大聖堂の時計

ソールズベリー大聖堂の時計は、イギリスのソールズベリー大聖堂にある、文字盤のない大きな鉄枠の塔時計です。1386年頃のものだと考えられており、バージ・アンド・フォリオット時計と呼ばれる最も初期の機械式時計の保存状態の良い例であり、世界で最古の稼働中の時計と言われていますが、^[1]同様の主張は他の時計にもなされています。以前は1790年に取り壊された鐘楼に置かれていましたが、1956年に稼働状態に修復され、大聖堂の西正面に近い北身廊の側廊に展示されています。

この時計は 1928 年に再発見され、大聖堂の塔に保管されていました。当時は振り子が付いていましたが、これは後から取り付けられたもので、バージとフォリオットが置き換えられたようです。時計は 1956 年に修復され、複製のバージとフォリオットが取り付けられました。図面や文書は残っておらず、オリジナルのフォリオットとバージの脱進機は、現在時計に取り付けられているものとまったく同じではなかった可能性があります。

時計の鐘列はオリジナルであると考えられています。

こうした実用的な装置の多くと同様に、その主な目的は正確な時間に鐘を鳴らすことです。ダイヤルはおそらく付いていませんでした。車輪と歯車は 4 本の支柱からなる錬鉄製のフレームに取り付けられています。フレームは、ナットとボルト (当時は発明されていませんでした) ではなく、金属製のくさびで留められています。

発見された脱進機は振り子で、この時代の時計には早すぎるため、交換品だったに違いありません。この時代の時計には、バージとフォリオットが付いていたはずです。動力は 2 つの大きな石の重りによって供給されていました。重りが下がると、木製の樽からロープがほどけます。1 つの樽は脱進機によって調整される輪列を駆動し、もう 1 つの樽は打撃輪列を駆動し、その速度はフライ (空気ブレーキ) によって調整されます。

重りが床に届く前に、再び巻き上げなければなりません。この作業のために、時計の両端にハンドルのような形をした 2 つの大きな車輪が配置されています。

この時計は現在、正時にのみ鳴る「一回鳴らし」時計です。1 日のうち 1 時間ごとに 1 回鳴らします (たとえば、正午に 1 回鳴らします)。時計の左半分 (上の写真のように) は鳴らす列で、右半分は進む列です。この時計が作られた当時は、最大 4 つあった大衆のために鐘を鳴らすだけのものだったのかもしれません。

17 世紀末、ソールズベリー時計は、他の多くの時計と同様に、バージとフォリオットから振り子とアンカー方式に改良されました。これにより、時計の精度が大幅に向上しましたが、1990 年代初頭のマイケル マルティンによる試験では、バレルのロープが 1 層のままであれば、時計の精度は 1 日 2 分以内であることが示されました。2 層になると、重量によってバレルにかかるトルクが大きくなり、時計の精度が上がります。1 層の巻き上げで時計を 12 時間動かすのに十分なので、1 日に 2 回巻き上げていれば、1 日 2 分以内の精度を維持できたはずです。

1386 年の証書に時計が置かれていたと記されている「当該教会の参事会の溝にある」古い鐘楼は 1790 年に取り壊され、時計は大聖堂の中央塔に移されました。1884 年に新しい時計が設置され、古い時計は脇に残されました。

他に世界最古の現役時計と言われているものには、フランスのボーヴェ大聖堂の時計（1305年建造と言われ、建築時のフレームのまま完全に保存されている）^{[2] 、イタリアの}キオッジャの時計塔、ホンジュラスのコマヤグア大聖堂の時計（ 12世紀にムーア人によってスペインで建造されたと言われているが、記録は失われている）。 ^[3]証明された日付（1463年）が刻まれた世界最古の時計は、ドイツのフォルヒテンベルクにあるバックハウスの時計 [de]である。

この時計は、イングランド西部のウェルズ、エクセター、キャッスル・クーム、オタリー・セント・メアリー、ウィンボーン・ミンスターで発見された 14 世紀から 16 世紀の時計群の 1 つです。TR ロビンソンは、この時計の年代を 1386 年頃と推定しました。彼の推定年代は、他の人たちによっても裏付けられています。

機械式時計は 14 世紀にヨーロッパで普及し始めました。その世紀の他の時計、たとえばルーアン(Gros Horloge)、パリ (Heinrich von Wick の時計)、ディジョン(1382 年にフィリップ 3 世がクールトレーから奪った時計) などは、紛失、破壊、または大幅に改造されています。ウェルズ大聖堂の時計はソールズベリーの時計と同じ職人によって作られた可能性がありますが、通常は 1392 年頃のものとされ、現在はロンドンの科学博物館に所蔵され、そこで稼働し続けています。

ソールズベリー大聖堂に展示されている時計が、実際に 1386 年に言及された時計であるかどうかは疑問です。これは、構造がかなり進歩しており、14 世紀に作られた時計よりも 16 世紀と 17 世紀に作られた時計に似ているためです。これが 1386 年の時計であるかどうかという疑問は非常に重要です。なぜなら、ウェルズ大聖堂の時計は以前は 16 世紀とされていましたが、1928 年にソールズベリーの時計が発見された後、1392 年とされたからです。古い塔時計の年代を間違えることは珍しくありません。ドーバー城の時計は当初 14 世紀とされていましたが、後に 1600 年頃と修正されました。

1993 年、クリストファー・マッケイは古時計協会と共同でシンポジウムを開催し、この時計が 1386 年に作られたものであるかどうかを判断しました。参加者の大多数は、この時計がオリジナルであると投票しましたが、約 3 分の 1 の参加者は、この時計はもっと後の時代のものであると投票しました。

この時計は、1928年に時計愛好家のTRロビンソンによって塔で再発見されました。彼は新しい時計（1884年に設置）を見るために時計塔に登りました。古い時計の存在は多くの人に知られていましたが、誰もそれを重要視していませんでした。それが1386年に言及された時計であると信じたのはTRロビンソンだけでした。1928年に撮影された写真では、かなり完全な状態に見えました。最終的にその歴史的重要性が認識されました。それは最初に大聖堂の北翼廊に展示されました。その後、1956年に時計は推定される元の状態に修復され、再び動き始めました。振り子と反動脱進機は新しいバージとフォリオット脱進機に交換され、時計は元のデザインに近い状態に復元されました。

現在、脱進機は作動しますが、打撃機構は通常クランプによって作動しないようにされており、デモンストレーションのためにクランプを取り外すこともできます。

ダービーのジョン・スミス＆サンズ社は1956 年 2 月にこの時計を受け取りました。輸送のため時計は分解されました。彼らは工房で時計を再び組み立て、科学博物館にある既存の時計と比較した後、どのように修復するかを決めました。

ロールスロイス社の協力を得て、2 つの車輪軸の X 線写真を撮影しました。これにより、時計が振り子式に改造されたときに、輪列の 2 つの軸が延長されたことが確認されました。その後の調査で、以前の振り子脱進機の残骸が発見されたため、時計は実際には 2 回改造されていたことが判明しました。

この時計は現在、大聖堂の西正面に近い北側の身廊に展示されている。^[4]

フレームの高さは1.24m、幅は1.29m、奥行きは1.06mです。

大歯車からバージガンギ車まで：100対10、バージガンギ車の歯数は45。

大車輪は 3600 秒 (1 時間) で 1 回転するため、バージ ガンギ車は 360 秒で 1 回転します。したがって、フォリオットの 1 回の完全なスイングには 8 秒、つまり半スイングには 4 秒かかります。

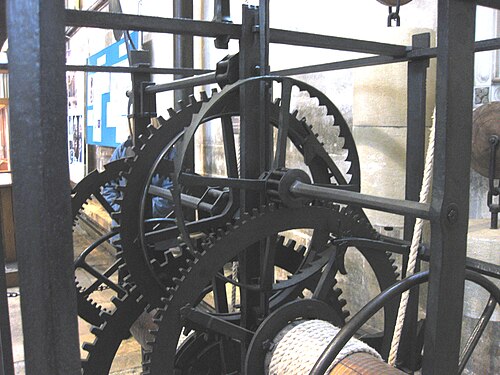

輪列側から見ると、巻き上げバレルを備えた大車輪は反時計回りに回転し、脱進車は時計回りに回転します。

飛行用の大車輪: 64 個の歯が 8 本のピンの鳥かごを駆動します。2 番目の (フープ) 車輪の 64 個の歯が飛行中の 8 枚の葉のピニオンを駆動します。したがって、大車輪が 1 回転すると、飛行は 64 回回転します。つまり、時計の 1 回の打撃で飛行は 8 回転します (大車輪には 8 本の打撃ピンがあるため)。

大車輪からカウントホイールへ: 8 歯のピニオンからカウントホイールの内部の 78 歯へ、大車輪には 8 本の打針があります。これは、時計が 12 時間で打つ 78 回の打針に直接対応します (1 + 2 + 3 + 4 + 5 + 6 + 7 + 8 + 9 + 10 + 11 + 12 = 78)。カウントホイールは 12 時間に 1 回転するため、大車輪は 9.75 回回転し、打針レバーを 9.75 × 8 = 78 回操作します。

打鐵輪列側から見ると、巻上げバレル付きの大車輪は時計回りに、フープ車輪は反時計回りに、カウント車輪は時計回りに、フライは時計回りに回転します。

カウントホイールには 11 のノッチがあるように見えますが、時計は 1 回転するごとに 12 回打ちます。これは、最初の打ち (時計が 1 を打つとき) は、レバーが最初の幅の広いノッチ内にあるときに実行されるためです。ロックピースはフープホイールのフープから持ち上げられ、フープホイールが 1 回転します。これにより、大ホイールが 1/8 回転して 1 回打ちます。その後、ロックピースはフープホイールに戻ります。フライは、フライアーバーの鳥かごを保護するラチェット機構を備えているため、ゆっくりと止まるまで回転し続けます。
