STANAG マガジン

STANAGマガジン[ ^{1] [2]}またはNATOマガジンは、 1980年10月にNATOによって提案された取り外し可能な銃器マガジンの一種です。 ^{[3] NATOが}5.56×45mm NATOライフルカートリッジを承認した直後、NATO加盟国がライフル弾とマガジンを個々の兵士レベルまで簡単に共有できるようにするために、ドラフト標準化協定（ STANAG ）4179が提案されました。米国のM16ライフルのマガジンの比率が標準化のために提案されました。多くのNATO加盟国（すべてではない）は、その後、このタイプのマガジンを受け入れることができるライフルを開発または購入しました。しかし、この規格は批准されることはなく、「ドラフトSTANAG」のままです。^[4]

STANAGマガジンのコンセプトは、インターフェース、寸法、および制御（マガジンラッチ、ボルトストップなど）の要件のみです。^{[2] [5]}したがって、1種類のマガジンをさまざまな武器システムとインターフェースできるだけでなく、^{[2] [5]}、STANAGマガジンをさまざまな構成と容量で製造することもできます。^{[2] [5]} STANAG互換マガジンの標準容量は、 5.56×45mm NATO弾の20発または30発です。 また、5、10、40、50発のボックスマガジン^[5] 、 60発と100発のカスケットマガジン、^{[6] [7] 、} 90発のスネイルドラムマガジン、^[8]、100発のドラムマガジンもあります。^[9]

STANAG マガジンは、他のタイプの 5.56×45mm NATO ボックス マガジンに比べて比較的コンパクトですが、耐久性に欠け、戦闘状況では実用的ではないレベルの注意を払わないと故障する傾向があるとよく批判されています。STANAG 4179 は寸法規格にすぎないため、製造品質はメーカーごとに一定ではありません。

その結果、2009年3月、米軍は改良されたSTANAGマガジンの納入を受け入れ始めました。^[10]信頼性を高めるために、これらのマガジンには、より重く、より耐腐食性の高いスプリングと、新しい黄褐色の傾斜防止フォロワーが組み込まれています。^[11]

ARDECは、新しいM855A1強化パフォーマンス弾で旧設計の給弾問題を解決するため、2013年7月に新しいマガジン設計の開発を開始しました。これは2014年に初めて公開され、2016年半ばに強化パフォーマンスマガジンとして開発が完了しました。このマガジンは青いフォロワーと茶色のボディを使用しており、弾丸を武器の給弾路に対してより良い角度で提示し、EPRの硬化鋼の先端がM4カービンのアルミニウム給弾ランプに接触するのを防ぎ、停止間の平均弾数が300％増加しました。^{[12] [13]}

•

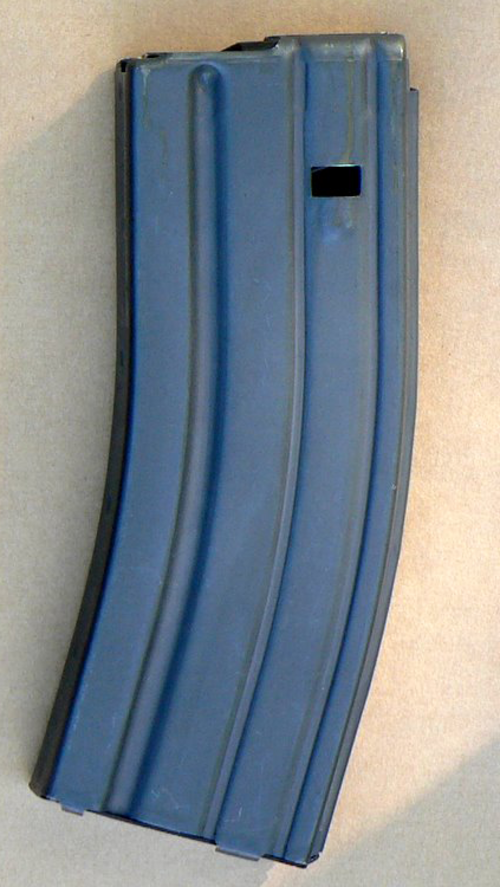

  標準装備の30発M16マガジン。
•
  装填済みSTANAGマガジン
•
  装填されたSTANAGマガジンのクローズアップ
•
  改良されたM16マガジンフォロワー
•
  USGI AR型ライフル用強化パフォーマンスマガジン（EPM）マガジン^[14]
•

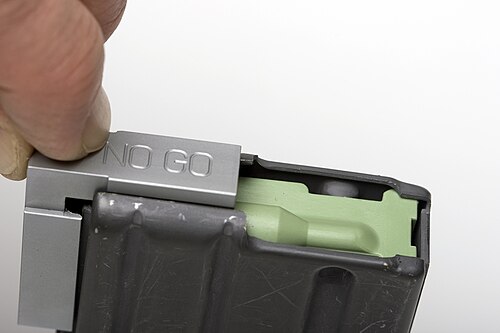

  フィードリップ摩耗ツールはSTANAGマガジンの検査用に設計されています
•

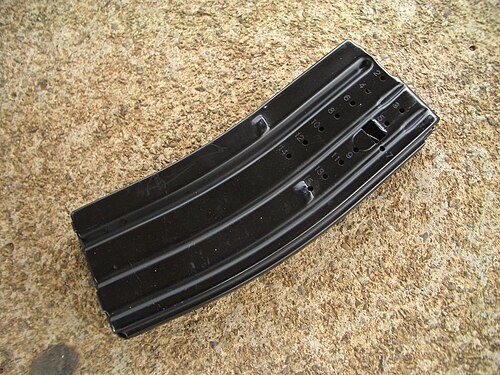

  弾薬容量インジケーター付きのT91 30 発 STANAG 準拠マガジン。
•

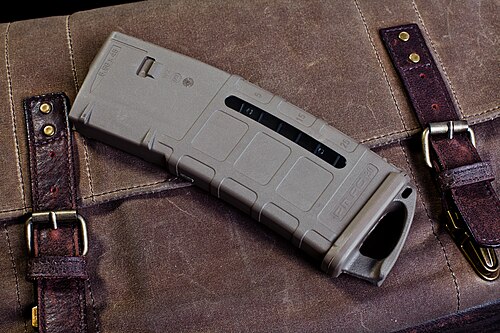

  Magpul Industriesの Ranger Plate を備えた STANAG 準拠の 30 ラウンド PMAG 。注: 透明な表示ウィンドウ。
•
  STANAG Beta C マガジンの図
•

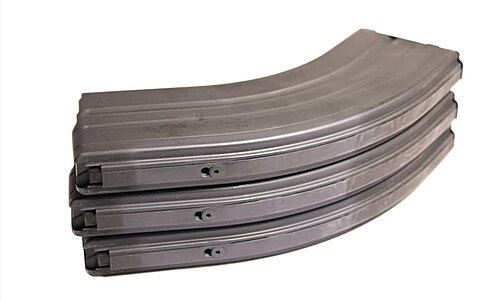

  民間の法的制限に準拠するため、STANAG 30 ラウンド マガジンは 5 ラウンドのみを保持するように固定できます。
•
  2 つの STANAG 30 ラウンド マガジンをダクト テープで「ジャングル スタイル」に配置します。
•
  同じく、即席のプルタブ付き。

長年にわたり、STANAG マガジンに適合するさまざまなカートリッジが登場しました。.300 AAC ブラックアウトなどの一部の弾丸は、 .223 レミントンと同じリム径を持ち、以前.223 レミントンを使用していた銃器で使用するにはバレルの交換のみが必要です。

STANAG マガジン、特に大容量で、弾丸をマガジンの上部に押し上げる高いバネ圧を持つマガジンの装填は、非常に困難です。この作業を簡素化するデバイスが多数あります。これらはスピードローダーと呼ばれることもありますが、一般的にはマガジンローダー、ストリッパークリップ、スプーン、またはストリッパークリップガイドとして知られています。STANAG マガジンには、市販タイプと軍用タイプの両方の幅広い装填ツールが用意されています。たとえば、ドラフトSTANAG 4181 は、 USGI M16 ライフルのストリッパークリップとガイドツールに基づいて標準化が提案されたタイプのストリッパークリップとガイドツールです。^[24]

•
  個々の弾丸を手動でマガジンに装填します。
•
  5.56mm NATO弾が充填されたSTANAGガイドツールとストリッパークリップ。
•

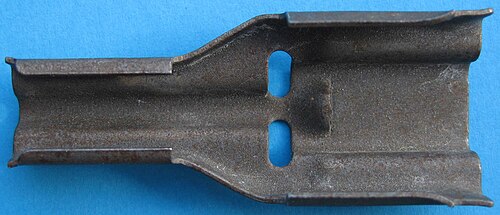

  STANAG ローディング ガイド ツールのクローズアップ。
•
  STANAG ストリッパー クリップとガイド ツールを使用してマガジンを装填します。
•
  同様に、ストリッパー クリップを硬い表面に押し付けると、マガジンをより速く装填できます。
•
  装填ツールでマガジンを装填します。
•
  代替スタイルの装填ツールでマガジンを装填します。
•
  M-16 / AR-15 LULA マガジンローダーおよびアンローダー。
•

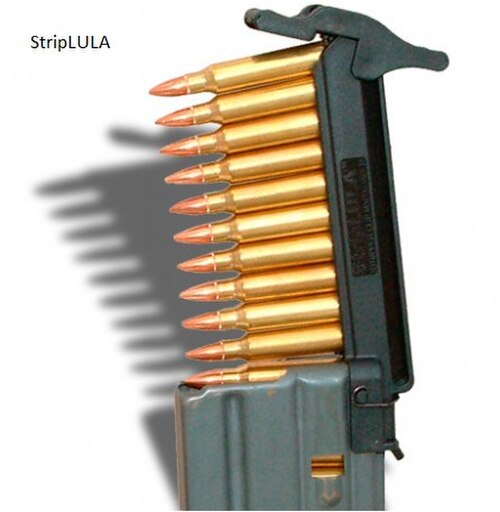

  StripLULA™ ローディング ツール。
•
  BenchLoader の頑丈なマガジンローダー。
•
  大量積載用の Trijent メックローダー

• 「RAM-LINE 30ラウンドコンボマガジン」は、STANAGのユニークな注目のマガジンです。これらの市販の半透明プラスチックマガジンは、AR-15タイプのライフルとルガーミニ14タイプのライフルの両方で使用できます。^[25]
• Magnolia States Armory は、5.56mm Galil ライフルで STANAG マガジンを使用できるようにするアダプターのほか、Saiga、WASR3、Norinco ライフルなどのさまざまな 5.56mm AK-47 タイプのライフルで使用できるアダプターを提供しています。
• STANAG マガジンには通常5.56 mm NATO弾が装填されていますが、他の口径にも使用されます。
• トレーニング用に、さまざまなサイズ、重量、色のダミー STANAG マガジンも豊富に取り揃えています。

• SR-25 パターン マガジン。.308 ベースのカートリッジ用の STANAG マガジンの拡大バージョンです。
