AN/SLQ-32 電子戦スイート

AN /SLQ -32は、カリフォルニア州ゴリータのレイセオン社とヒューズ・エアクラフト社が製造した艦載電子戦システムである。^[1]現在、米海軍の艦艇で使用されている主要な電子戦システムである。 ^[2]運用者からは一般に「Slick-32」と呼ばれている。^[3]

バリエーション

SLQ-32 は、もともと 1960 年代初頭から運用されていた AN/WLR-1 を増強するために 1970 年代に考案されました。その後、コストを節約するために、さまざまな WLR-1 シリーズスイートを SLQ-32 に置き換えてスタンドアロンシステムとすることが決定されました。当初の設計では、SLQ-32 は (V)1、(V)2、(V)3 の 3 つの派生型で生産されました。その後、運用中に (V)4 と (V)5 という追加バージョンが製造されました。現在、(V)6 と (V)7 のバージョンが生産されています。Air Transport Rack サイズのプロセッサは、カリフォルニア州サンノゼのROLM Mil-Spec Computersによって供給されました。

AN/SLQ-32(V)1 – シンプルな脅威警報受信機。対艦ミサイルのターミナル誘導レーダーや長距離監視レーダーから一般的に発信される低周波、高帯域のレーダー信号を受信することができました。 ^{[4] (V)1は補助艦艇や}フリゲート艦などの小型戦闘艦に搭載されていました。このシステムの派生型は、装備された艦艇が退役するにつれて段階的に廃止されました。
AN/SLQ-32(V)2 – 当初は最も一般的な派生型であった(V)2は、(V)1の機能を拡張し、新しい受信アンテナを搭載して無線周波数のカバー範囲を拡大した。高周波標的探知および射撃管制レーダーの探知能力が追加され、差し迫った対艦ミサイル攻撃に対する早期警報を発するようになった。^{[4] (V)2は}フリゲート艦、駆逐艦、および全長270フィート(82メートル)の沿岸警備隊の巡視船に搭載された。多くの(V)2スイートが(V)3にアップグレードされている。

AN/SLQ-32(V)3 – (V)3は電子攻撃能力を備えたアンテナを追加し、標的レーダーや対艦ミサイル端末誘導レーダーを能動的に妨害することができる。^{[4] (V)3は駆逐艦、}巡洋艦、戦艦、大型揚陸艦、高価値補給船など様々な戦闘艦に搭載された。(V)3システムは現在(V)6に置き換えられている。^[5]
AN/SLQ-32(V)4 –航空母艦への搭載用に設計された^[4] (V)4は、船の両側に1つずつ、合計2つの(V)3システムで構成され、共通のコンピュータとディスプレイコンソールに接続されています。2つのアンテナ/電子機器筐体の広い分離をサポートするために、追加のライン交換ユニットとソフトウェアが追加されました。(V)4システムは(V)6に置き換えられます。^[5]
AN/SLQ-32(V)5 - (V)5は1987年のスターク事件への対応として建造された。(V)5システムは、(V)2システムのコンパクト版と「サイドキック」と呼ばれるアクティブ妨害モジュールを組み込んでおり、オリバー・ハザード・ペリー級フリゲート艦には小さすぎて完全な(V)3を搭載できなかった。^[4]
PFG-1112に搭載された (V)5 スイート。コンパクトな (V)2 (上) と Sidekick ジャマー (下) で構成されています。
AN/SLQ-32(V)6 – 水上電子戦改善プログラム (SEWIP) の一部。(V)6 は、アップグレードされたアンテナとオープン戦闘システムインターフェースを通じて強化された電子支援機能を提供します。これは、SEWIP ブロック 1B2、SEWIP ブロック 1B3、および SEWIP ブロック 2 で構成され、それぞれ特定発信源識別 (SEI)、高利得高感度 (HGHS)、および電子支援 (ES) を提供します。(V)6 は現在、最新のアーレイ・バーク級駆逐艦への搭載と、既存の SLQ-32 機器の交換のために、既存の駆逐艦への後付け用にフルレート生産されています。^[6]^[5]

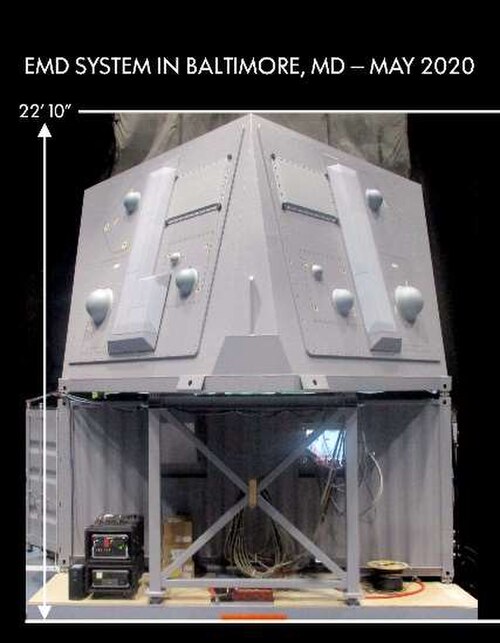

AN/SLQ-32(V)7 – (V)6にSEWIPブロック3を追加し、電子攻撃（EA）能力をアップグレードします。2022年現在、低率初期生産中です。^[6]一部のDDGフライトIIA艦艇は、USN DDG MOD 2.0プログラムの一環としてAN/SLQ-32(V)7を受け取ります。^[7] USSピンクニー（DDG-91）は、AN/SLQ-32(V)7アップグレードを受け取る最初の米海軍水上戦闘艦です。^[8]

(V)4を除くSLQ-32のすべてのバージョンは、Mk 36デコイ発射システムとインターフェースされており、SLQ-32の制御下でチャフや赤外線デコイを発射することができます。オーストラリア設計のMk 53ヌルカデコイ発射システムを組み込むようにアップグレードされたシステムが増えています。 ^[4]^[8]

当初のモジュール設計は、必要に応じて追加機器を設置するだけで、システムをある型から次の型にアップグレードできるようにすることを目的としていました。1990 年代初頭から、米国艦隊のすべての SLQ-32 をアップグレードするプログラムが開始されました。ほとんどの (V)1 システムは (V)2 にアップグレードされ、ほとんどの (V)2 システムは (V)3 にアップグレードされました。これは通常、大規模な船舶オーバーホール中に実行されました。

SEWIPブロック2は2014年12月にUSS フリーダムで試験され、^[9] 2022年現在、最新の米国駆逐艦には(V)6が搭載されています。2023年にはUSSピンクニーがSEWIPブロック3を搭載した最初の駆逐艦となりました。 ^[8]

契約

当初の調達プロセスは「設計から価格設定」のコンセプトに基づいて構築され、システムごとの最終的な納入コストは契約で固定されていました。SLQ-32 は、外洋環境での対艦ミサイルに対する船舶の防御をサポートするように設計されました。システムの初期配備後、海軍の役割が変化し始め、船舶はより海岸に近い、より密度の高い信号環境で運用する必要が生じました。この役割の変化により、SLQ-32 システムへの変更が必要となり、時間の経過とともに変更が加えられました。SLQ-32 での作業で得られた経験と、ハードウェアとソフトウェアの改善により、技術者とオペレーターは徐々に初期の問題を克服しました。SLQ-32 は現在、米国海軍と米国沿岸警備隊の WMEC 270 フィート (82 m) クラスの船舶における水上電子戦の主力となっています。

未来

1996年、 SLQ-32の代替品を開発するため、先進統合電子戦システム（AIEWS）と呼ばれるプログラムが開始された。AN/SLY-2と命名されたAIEWSは1999年までに試作段階に達したが、費用の膨れ上がりとプロジェクト開発の絶え間ない遅れのため、2002年4月に資金が撤回された。その後、既存のSLQ-32ハードウェアと技術を進化的に置き換える水上電子戦改善プログラム（SEWIP）に置き換えられた。^[10] 2013年9月現在、SEWIPブロック2のアップグレードは2014年にアーレイ・バーク級駆逐艦^{[アップデート]}に初めて搭載され、2015年半ばにフルレート生産が予定されている。^{[11]ブロック2は検出機能を改善し、2017年からはより優れた妨害が計画されているが、}2013年の予算削減により、この日付は1年遅れる可能性がある。^[12]

2023年11月現在、SLQ-32(V)7（SEWIPブロック3）は低率初期生産中で、フライトIIAアーレイ・バーク級駆逐艦に後付けされ、既存のSLQ-32装備を置き換えている。^[6]^[5]将来的には、電気光学および赤外線検出機能を備えたSEWIPブロック4が提案されている。^{[10] 2023年9月、最初のSEWIPブロック3が}USSピンクニーに配備された。^[13]
