SGIオクタン

SGIオクタン

オクタン (1997-2000)
メーカー	シリコングラフィックス株式会社
発売日	1997年; 27年前 （1997年）
製造中止	2004 （2004年）
オペレーティング·システム	アイリックス
CPU	MIPSアーキテクチャ
メモリ	64MB～8GB
質量	25 kg (55 ポンド)
前任者	SGI インディゴ2
後継	SGIテズロ
Webサイト	2009年6月21日、Wayback Machineにアーカイブ

IRIXワークステーションの Octane シリーズは、 1990 年代から 2000 年代にかけてSGIによって開発され、販売されました。Octane と Octane2 は、双方向マルチプロセッシング対応ワークステーションで、当初はMIPS Technologies R10000マイクロプロセッサをベースとしていました。新しい Octane は、 R12000とR14000をベースとしています。Octane2 には、改良された電源、システム ボード、Xbow ASIC の 3 つの改良点があります。Octane2 には VPro グラフィックスが搭載されており、すべての VPro カードをサポートしています。Octane のその後の改訂版には、Octane2 で導入された改良点の一部が含まれています。Octane と Octane2 のコード名は、それぞれ「Racer」と「Speedracer」です。

Octane はIndigo2の直接の後継機で、その後継機はTezro、その直系の兄弟機はO2です。SGI は 2004 年 5 月 26 日に Octane2 を値下げし、2004 年 6 月 25 日に Octane2 の生産を中止しました。Octane2 のサポートは 2009 年 6 月に終了しました。

Octane III は、SGI の破産再編後の 2010 年初頭に導入されました。これは、1 つまたは 2 つの 3U EATX トレイを備えた Xeon ベースのワークステーション、または最大 10 個のTwin Bladeノードまたは 20 個のIntel Atom Mini-ITXノードで構成された 10個のシステム トレイを備えたクラスター サーバーとして使用できる、 Intel ベースのデスクサイドシステムのシリーズです。

Octane のシステム ボードは、SGI の Xtalk アーキテクチャに基づいて IP30 に指定されています。Xtalk はシステム バスを使用しませんが、 Xbow と呼ばれるCrossbow特定用途向け集積回路(ASIC) を使用します。これは、 XIOポートをハブに接続する動的クロスバー スイッチです。ポートの 1 つはプロセッサとメモリ サブシステムに使用され、1 つはPCI-X拡張に使用でき、4 つは XIO スロット (パケット ベースの高帯域幅バス、HyperTransportに多少似ています) です。これにより、 Origin 200システムの単一ノードに非常によく似ています。

XIO は、BRIDGE というチップを使用してPCI-Xにブリッジできます。このブリッジには、システム ボード (IOC3 マルチ I/O チップ、2 つの ISP1040B SCSI コントローラ、および RAD1 オーディオ用)、MENET カード (4 つの IOC3)、および PCI ケージ (Octane の PCI カードに使用) が含まれます。Octane は、すべての最新の SGI コンピュータ システムと同様に、 ARCSブートファームウェアを使用します。

Octane シリーズ コンピュータ用のプロセッサ:

Octane シリーズには、シングル CPU モジュールとデュアル CPU モジュールがあります。2 つ目の CPU を追加することはできません。唯一の選択肢は、CPU モジュール全体を交換することです。

Octane は、最大 8 つの独自の 200 ピンDIMM を使用して、64 MB ～ 8 GB のシステム メモリをサポートします。システム ボードには 2 つのリビジョンがあります。最初のリビジョン (部品番号 030-0887-003) は 2 GB の RAM をサポートし、2 番目のリビジョン (部品番号 030-1467-001) は最大 8 GB をサポートします。メモリ サブシステムには、Xbow ルーターから任意の XIO カードに直接提供できる膨大な帯域幅が確保されています。

Octane のメモリ コントローラは HEART と名付けられました。プロセッサ、メモリ ( SDRAM )、XIO バス間のブリッジとして機能します。

Octane のグラフィックスは、SI、SI+T、SSI、MXI の一連のカードによって提供されます。これらは、社内で「MARDIGRAS」と呼ばれていたSGI Indigo2の Solid Impact (SI)、High Impact (SI+T)、Maximum Impact (MXI) の XIO 更新バージョンです。ボードは高速化され、より高速なジオメトリ エンジンとテクスチャモジュールで再設計され、新しいバージョンである SE、SE+T、SSE、MXE が作成されました。SI/SE は 13.5 MB のフレーム バッファーメモリを提供し、SSE と MXE は 27 MB のフレーム バッファーを備えています。

「+T」は、4 MB のテクスチャ メモリを提供する追加の高速Rambus RDRAM ベースのテクスチャ ボードを示します。これは、非常に高価で壊れやすいものの、実質的に不可欠なものです。SI/SE+T には 1 つのテクスチャ ボードがあり、MXI/MXE には 2 つのテクスチャ ボードがあります。ただし、MXI/MXE の 2 つのボードによって、使用可能なテクスチャ メモリが 2 倍になるわけではありません。代わりに、テクスチャ パフォーマンスが 2 倍になります。

後の Octane および Octane2 は、'ODYSSEY' と呼ばれるSGI VProグラフィック ボード シリーズをサポートします。最初の VPro シリーズ カードは V6 と V8 でした。主な違いは、V6 には 32 MB の RAM があり (MARDIGRAS オプションとは異なり、フレーム バッファ メモリとテクスチャ メモリは同じプールから取得されます)、V8 には 128 MB があることです。その後、V10 (32 MB) と V12 (128 MB) が導入されました。新しい VPro V10/V12 シリーズの主な違いは、古い V6/V8 の 2 倍のジオメトリ パフォーマンスを備えていることです。V6 と V10 では、テクスチャに割り当てる RAM を最大 8 MB にすることができ (テクスチャ対応の MARDIGRAS オプションの 2 倍)、V8 と V12 ではテクスチャに最大 108 MB の RAM を使用できます。

VPro グラフィックス サブシステムは、SGI 独自のチップ セットと関連ソフトウェアで構成されています。チップ セットは、バズ ASIC、ピクセル ブラスターおよびジャマー (PB&J) ASIC、および関連 SDRAM で構成されています。

Buzz ASIC は、シングルチップグラフィックス パイプラインです。251 MHz で動作し、オンチップ SRAM を搭載しています。Buzz ASIC には、次の 3 つのインターフェイスがあります。

• ホスト（16 ビット、400 MHz ピアツーピア XIO リンク）
• SDRAM (SDRAM は 32 MB (V6 または V10) または 128 MB (V8 または V12) です。メモリ バスは Buzz ASIC の半分の速度で動作します。)
• PB&J ASIC

MARDIGRAS ボードと同様に、すべての VPro ボードはOpenGL (MARDIGRAS は OpenGL 1.1 + SGI 拡張機能であり、VPro は OpenGL 1.2 にサポートをアップグレード) およびOpenGL ARBイメージング拡張機能をサポートしており、多数のイメージング操作をリアルタイム レートで ハードウェア アクセラレーションできます。

オーディオ ハードウェアは標準装備です。拡張機能がなくても、低レイテンシー (入力から出力まで 3 ミリ秒) のオーディオ ストリームをサポートできます。Alesis ADAT 8 チャンネル、24 ビット光ポートが組み込まれており、S/PDIFまたはAES/EBU光ポートと同軸ポートも組み込まれています。

Octane のケースは大きく (30x40x35 cm)、重量も 25 kg ありますが、内部に 5.25 インチドライブ ベイがないため、必要に応じて外付けCD-ROMドライブを接続する必要があります。拡張機能には、ビデオ I/O、オーディオ I/O、ネットワーキング、リアルタイムビデオ圧縮ボード、および外付けストレージ オプション (SCSI、ファイバー チャネル、またはFireWire経由) が含まれます。Octane では、オプションの PCI カードケージ (ハーフ レングス 5V 64 ビット PCI スロット 1 つとフル レングス 5V 64 ビット PCI スロット 2 つを提供) を備えた標準 PCI カード、または PCI から XIO へのアダプタ (「シューホーン」とも呼ばれ、3.3/5V 64 ビット PCI スロット 1 つを提供) を使用できます。古い Octane は VPro グラフィックスでアップグレードできますが、V10 および V12 グラフィックス ボードには Xbow リビジョン 1.4 と Cherokee 電源が必要です。VPro V6 および V8 には Xbow リビジョン 1.3 と Cherokee 電源が必要です。

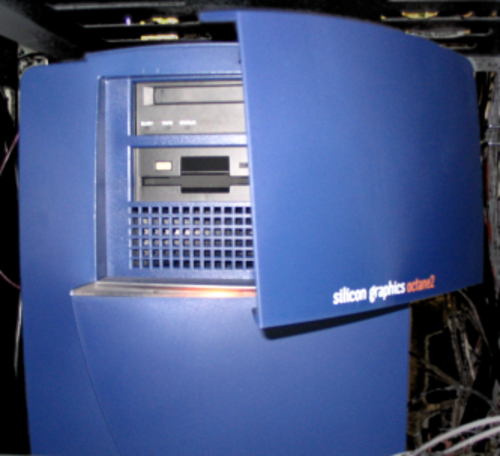

Octane スキンは 3 種類あります。オリジナルの Octane は、オリジナルの SGI「キューブ」ロゴが付いた緑色のスキンです。後期モデルの Octane は、オリジナルと同じ色のスキンですが、Octane2 スタイルの文字とロゴが付いています。Octane2 システムは、現代的な小文字のみの SGI ロゴが付いた青色のスキンです。

Octane シリーズには、Ultra Wide SCSIデバイスをサポートする2 つのSCSIコントローラがあります。システムには、 Origin 2000、Origin 200、およびOnyx2とも互換性のある独自のマウント スレッドを使用して、最大 3 つの内部 3.5 インチ SCSI SCA デバイスを搭載できます。外部 Ultra Wide SCSI ポートは、外部デバイスの接続に使用されます。

IMPACT クラスのグラフィックスを搭載した SGI Octane は、IRIXバージョン 6.4 で初めてサポートされました。VPro クラスのグラフィックスは、V6 および V8 では IRIX バージョン 6.5.10 以降サポートされており、V10 および V12 グラフィックスは 6.5.11 (または特別なドライバー パッチを適用した 6.5.10) 以降でサポートされています。

LinuxとOpenBSD はサポートされています。
