SGI Indigo²とChallenge M

インディゴ2

メーカー	シリコングラフィックス株式会社
発売日	1992年; 32年前 (1992)
製造中止	1997 (1997)
オペレーティング·システム	アイリックス
CPU	MIPSアーキテクチャ
メモリ	16MB～1GB
前任者	SGIインディゴ
後継	SGIオクタン
Webサイト	sgi.com

SGI Indigo2 (「Indigo ²」と表記) とSGI Challenge M は、 1992 年から 1997 年にかけて SGIが設計、販売したUnix ワークステーションです。

Indigo2 (コードネーム「Fullhouse」) はデスクトップワークステーションです。Challenge M はサーバーで、Indigo2 との違いは、ケースの色とバッジが若干異なることと、グラフィックスおよびサウンド ハードウェアがないことです。どちらのシステムもMIPS プロセッサをベースとしており、EISAバスとライザー カード経由の SGI 独自のGIO64拡張バスを備えています。

IndigoはIndigo2 の前身であり、Octaneが後継です。

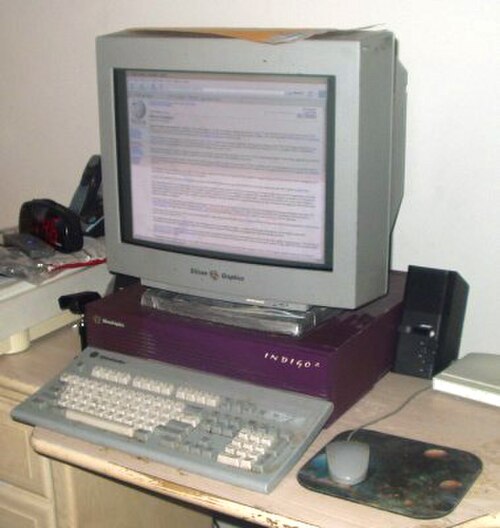

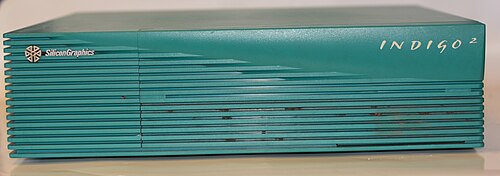

Indigo2 デスクトップ ワークステーションには、青緑色の Indigo2 と紫色の IMPACT の 2 つのモデルがあります。どちらも、色とサブモデルのケース バッジを除いて、外観は同じケースです。CPU タイプ、RAM の容量、グラフィックス機能は、モデルまたはサブモデルのバリエーションによって異なります。Power Indigo2 は青緑色の Indigo2 のバージョンで、R8000チップセットと強力な浮動小数点演算パフォーマンスを備えています。後期の IMPACT Indigo2 ワークステーション モデルは、特にR10000シリーズRISC CPU と IMPACT グラフィックス の導入により、計算能力と視覚化能力が向上しています。

すべての Indigo2 モデルは、4 つの異なる MIPS CPUバリアントのいずれかを使用します。100 ～ 250 MHz の MIPS R4000および R4400、Quantum Effect Devices R4600 (IP22 メインボード)、75 MHz MIPS R8000 (IP26 メインボード)、および 175 ～ 195 MHz のR10000 (IP28 メインボード) は、最後に製造された Indigo2 モデルである IMPACT10000 に搭載されています。各マイクロプロセッサ ファミリは、クロック周波数と、プライマリ キャッシュ容量およびセカンダリ キャッシュ容量が異なります。

すべての Indigo2 マザーボードには、標準の 36 ビット パリティ 72 ピン高速ページ モード SIMMメモリ モジュールを 4 個ずつ装着するための 12 個の SIMM スロットがあります。Indigo2 は、最大 384 MB または 512 MB RAM の熱仕様まで拡張できます。R10000 マシンのメモリ制御ロジックの設計では最大 1 GB RAM をサポートしますが、旧世代の DRAM チップの熱出力では 512 MB の制限が必要です。新しい高密度で小規模なモジュールでは、768 MB でも熱出力仕様に十分対応できます。後期の 128 MB モジュールでは、12 個のソケットのうち 8 個を占有して 1 GB をフルに使用できます。

すべての Indigo2 モデルは、専用コネクタを備えた特別に設計された Indigo2 ドライブ スレッドを使用して、マシン前面のベイ内に 2 つの 3.5 インチ SCSI ディスク ドライブと 1 つの 5.25 インチ SCSI CD-ROM ドライブを収容できます。Indigo2 のフロント ベゼルを取り外すと、3 つのドライブ ベイすべてに簡単にアクセスできます。Indigo2 の内部 SCSI バス速度は約 10 MB/秒です。一般的なハード ディスクは、ナロー (SCSI-1) 5200rpm および 7200rpm ドライブです。すべての Indigo2 ドライブ スレッドには、50 ピン メス SCSI-1 コネクタと標準 4 ピン電源コネクタがあります。高度な U160 および U320 SCSI ディスク ドライブも使用できますが、適切なアダプタ (80/68 ピンから 50 ピン SCSI) が必要です。

10Mbit オンボード LAN インターフェイス、100Mbit LAN オプションは、EISA または GIO64 拡張カードを介してサード パーティによって作成されました。最もよく知られ、広く使用されている 2 つの Indigo2 ネットワーク カードは、3Com 3C597-TX 100Mbit EISA と Phobos G160 GIO64 です。後者は、優れた GIO64 バスを使用しているため、全体的なパフォーマンスが向上し、DMA転送による CPU 使用率も削減されます。

Indigo2 で使用できるグラフィックス オプションは、pre-IMPACT ボードと MGRAS IMPACT ボードの 2 つのグループに分けられます。

Pre-IMPACTオプションは、Indigo2 XL24、Indigo2 XZ、Elan、Extremeで構成されています。これらのオプションは、オリジナルのSGI Indigoと同じExpress Graphicsアーキテクチャに基づいていますが、パフォーマンスが向上しています。Indigo2 XZは1993年8月に25,500ドル（2023年の53,800ドルに相当）で発売され、Indigo2 XLは1993年第3四半期に18,000ドル（2023年の38,000ドルに相当）で発売されました。^[1]

MGRAS IMPACT (または単に IMPACT) ファミリーには、Solid IMPACT、High IMPACT、High IMPACT AA、Maximum IMPACT が含まれます。これらの新しいボードは、以前の設計とは異なるアーキテクチャを備えています。物理的には、古いグラフィックス オプションと似ています。ローエンドの Solid IMPACT ボードは 1 つの GIO-64 スロットを占有し、ミッドレンジの High IMPACT は 2 つの GIO-64 スロットを占有し、ハイエンドの Maximum IMPACT は 3 つのスロットを占有します。High IMPACT ボードと Solid IMPACT ボードは、テクスチャなしのタスクでは同じパフォーマンスを提供しますが、Maximum IMPACT は 2 倍のパフォーマンスを提供します。High IMPACT AA オプションは、Maximum IMPACT のジオメトリ パフォーマンスを備えていますが、ピクセル フィル パフォーマンスを含め、それ以外は High IMPACT と同じです。

IMPACT グラフィックスは、テクスチャ マッピング アクセラレーションを提供する SGI 初のデスクトップ グラフィックス システムです。ただし、この機能を備えているのは High IMPACT と Maximum IMPACT のみで、標準で 1 MB のテクスチャ メモリが付属しています。Solid IMPACT カードは、ソリッド (テクスチャなし) モデリングに適用されることから「Solid」と名付けられています。ボードに TRAM (テクスチャ RAM) モジュールを追加して拡張すると、テクスチャ メモリの容量を 4 MB まで増やすことができます。Maximum IMPACT グラフィックスは、ピクセル ユニットが 2 つあるため、このモジュールを 2 つ必要としますが、これによって 8 MB にアップグレードされるわけではなく、2 つのモジュールが並列に動作して 2 倍の速度でレンダリングされるだけです。同時代のすべての製品の中で、Maximum IMPACT グラフィックスは世界最速のデスクトップ ビジュアライゼーション ソリューションです。4 MB のテクスチャ メモリと適切なグラフィックス設定を備えた Maximum IMPACT は、Quakeビデオ ゲーム シリーズの最初の 3 つを許容できるフレーム レートでプレイできます。

Indigo2 のすべてのグラフィック オプションでは、モニターを接続するための標準の13W3コネクタと、3D立体メガネ用の別のコネクタが使用されます。

Solid IMPACT カードをもう 1 枚追加するだけで、デュアル ヘッド Indigo2 を実現できます。有効な構成は、Solid/Solid、Solid/High、Solid/Maximum です。使用可能な GIO-64 スロットは 4 つあり、High IMPACT は 2 つを占有しますが、High/High 構成にすることはできません。

IMPACT ボードは GIO-64 バスが供給できる以上の電力を消費するため、IMPACT 対応システムには拡張ライザー カードに追加の電源コネクタがあり、電源への接続は別になっています。IMPACT 対応 Indigo2 には、IMPACT 対応ライザー カード、IMPACT 対応電源、および十分に新しいPROMリビジョンが必要です。Indigo2 の後継機であるSGI Octane には、アップグレードされた XIO バスと、再パッケージ化された同じグラフィックス オプションがあります。
