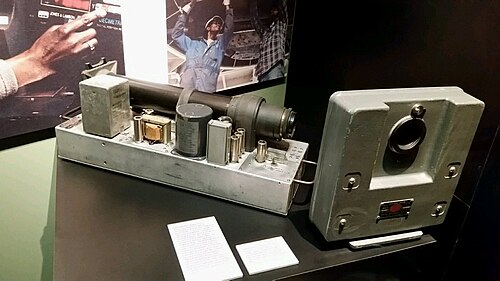

ラパトロニックカメラ

ラパトロニックカメラ（ rap id a ction elec tronicの合成語）は、最短10ナノ秒の露光時間で静止画像を記録できる高速カメラです。

このカメラは1940年代にハロルド・エドガートンによって開発され、数マイクロ秒の露出を使用して、爆発のミリ秒以内に急速に変化する核爆発の物質を撮影するために初めて使用されました。 ^{[1]従来のカメラの機械式}シャッターの速度制限を克服するために、ラパトロニックカメラは2つの偏光フィルターとファラデーセル（またはいくつかのバリエーションではカーセル）を使用します。2つのフィルターは、すべての入射光を遮断するために、偏光角が互いに90°になるように取り付けられています。ファラデーセルはフィルターの間に配置され、適用される磁場のレベルに応じて通過する光の偏光面を変更します。適切なタイミングで非常に短い時間通電されるとシャッターとして機能し、フィルムが適切に露光されるようにします。

磁気光学シャッターでは、ファラデーセルの活性物質（例えば、強い磁場によく反応する高密度のフリントガラス^[2]）は、いくつかの太いワイヤのループで形成された電磁コイル内にあります。コイルは、トリガトロンまたはサイラトロンスイッチを介してコイルに高電圧コンデンサ（例えば、1000ボルトで2マイクロファラッド）を放電することにより、パルス形成ネットワークから電力を供給されます。電気光学シャッターでは、活性物質は液体（通常はニトロベンゼン）で、2つの電極間のセル内にあります。通過する光の偏光を回転させるために、高電圧の短いインパルスが適用されます。

核実験や熱核実験の撮影で使われるような、映画のような高速度写真の連続撮影では、最大 12 台のカメラが配置され、各カメラは慎重にタイミングを合わせて連続撮影した。各カメラは 1 枚のフィルムに 1 回の露出しか記録できなかった。そのため、スローモーション画像を作成するには、4 台から 10 台のカメラを並べて連続して写真を撮影した。使用された平均露出時間は 3 マイクロ秒だった。^[^要出典^]
