ピンセッター

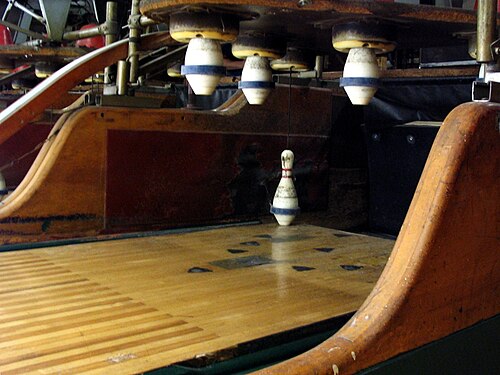

ボウリングにおいて、ピンセッターまたはピンスポッターは、ボウリングのピンを元の位置に戻したり、ボウリングのボールをレーンの前方に戻したり、ピンデッキ上の倒れたピンを片付けたりする自動機械装置である。この機械が発明される前は、ピンセッターはボウリング場で雇われ、手動でピンをリセットしたりボールをプレーヤーに返したりしていた少年や若い男性（ピンボーイ）であった。最初の機械式ピンセッターはゴットフリート（フレッド）シュミット^[1]によって発明され、彼は1941年にその特許をAMFに売却した。ピンセッターマシンの登場により、手作業によるピンセッターの仕事はほぼなくなったが、少数のボウリング場では今でも人間のピンセッターが使われている。人間がピンをセットすることはもう通常はないが、ピンチェイサー（または「ピンモンキー」）が機器の近くに常駐し、機器が清潔で適切に機能していることを確認したり、小さな詰まりを解消したりすることが多い。

1970 年代以降、現代のピンセッターは、さまざまな高度な電子スコアリング システムと統合されました。多くのピンセッターには、ボールが転がった後に自動的に作動しない場合に備えて、手動リセット ボタンが付いています。その他のピンセッターには、特にキャンドルピンやダックピンボウリング スポーツでは小さいボールが使用され、マシンが手動で作動するため、ゲームの状態を自動的に追跡する機能がありません。

自動ピンセッターの設計は、各社のハードウェア実装や、特定のボウリング競技のルールと仕様によって異なります。ボウリングのゲームの種類によって、ピンとボールのサイズ、形状、重量が異なる場合があり、それらに対応するために特別に作られた機器が必要になります。

ほぼすべてのピンスポッティング ユニットに共通する部品の説明は次のとおりです。

• スイープ バー– ピン デッキから落ちたピンや残ったピンを取り除きます。また、ピンセッターの動作サイクル中は下げられたままになり、不適切に投げられたボールに対する主な物理的保護バリアとして機能します。スイープ バーは、ボールがピットに入ると、通常は光学センサーを介してボールの動きによって作動します。
• テーブル(自動化前の手動ユニットでも、多くの場合、唯一の機械装置として使用されます) - 次のフレームのためにピンをレーン上に置き、次にボウラーの次のロールのために倒れたピンを取り除くためにスイープ バーの残りのピンを持ち上げます。
• デッキ (ブランズウィック A シリーズのみ) - 固定された金属板の囲い。通常はスポッティング テーブルのフレームワークと対角の前方フレーム エッジに固定され、スポッティング テーブル システムを不適切に投げられたボールや飛んできたピンから保護する (スイープ バーに加えて) 二次的な保護を提供し、テーブル上部にある特徴的なケージのようなブランズウィック設計の回転式ピン ストレージ タレットからピンをデッキ下方に送り、ピン デッキに移すために使用されるピン シュートを覆います。
• ピット– レーンの後ろにある収集エリアで、ボールと打たれたピンが集められ、分類されます。
• ピン エレベーター– ピンをレーンのピットからユニットの上部まで持ち上げてリセットし、次のフレームでピンをピットからピン ストレージ システムに持ち上げます。10 ピン ユニットでは、通常、ピン スポッターの一番後ろにある垂直方向のトロイド型システムになっています。
• ピンエレベーターシステムから落ちたピンを受け取り、次のピン ラックとして使用するために保管するピン保管システム。テーブル内またはテーブルの一部、あるいはテーブルの上や後ろにある場合があります。
• ボール リターン- ボウラーのボールをレーンのピットから取り出し、レーン ベッドの間にあるボール リターン トラックを経由して、レーンの先頭にあるボール リターン ユニットまでボウラーに返します。ボール リフトは、ピットに倒れたピンからボールを​​分離するように設計されており、ピンをボール リターン トラックに送り込むことはありません。トラックは通常レーンの下にありますが、初期のピンセッター (機械式と自動式の両方) には、古い手動レーンのトラックに似たレーン上のトラックがあります。レーン上のボール リターンは、縮小されたボールとピンを使用するミニチュアアーケードボウリング レーンの低コストの代替手段として今日でも使用されています。
• ピン タレット (Brunswick A シリーズのみ) - Brunswick のモデル A シリーズ 10 ピン ピンスポッター(A/A2/JetBack)で使用され、他のメーカーによって部分的にエミュレートされたピン ストレージ形式。
• スコアリング センサー- 立っているピンを検出し、それをスコアリング情報としてスコアリング システムに送信するセンサー。スコアリング センサーは、ピンセッター メカニズム自体に統合される場合もあれば、立っているピンの画像をキャプチャする小型カメラを使用する場合もあります。

1800年代半ば、ピンセッティングとボールリターンの問題を解決し、人間のピンセッターの必要性を回避するために、自立型ピンに代わるさまざまな方法が米国特許を取得しました。1つの案（1851年）は、ボールが当たるとその場で倒れ、その後垂直位置に戻る球形のベースを持つピンでした。^[2] 2番目の案（1853年）は、それぞれのピンの底からピンデッキの下の重りまで下がっているコードを介してピンをリセットするものでした。^[3]別の案（1869年）は、頭上のコードでピンを吊り下げるものでした。^[4]

全自動ユニットが導入される前の数十年間、ブランズウィックB-1 や B-10 などの半自動ピンセッターは、全自動ユニットに似た手動で充填される「テーブル」を備え、後のユニットとほぼ同じように動作し、人間のピンセッターによって手動操作のスピードアップと正確なスポットを保証するために使用されていました。^[5]米国で最も古い営業中のボウリング場であるウィスコンシン州ミルウォーキーのホラーハウスは、1908 年 9 月にオープンし、ブランズウィックの「テーブルスタイル」の手動ユニットを今でも使用している数少ない全手動操作のボウリング場の 1 つです。^[要出典]

AMF ピンスポッターファミリーは、1952 年に初めて販売され^[6]、業界で最初に大量に使用されたものです。大量生産された 82-30 バージョンからほとんど変わっていません。主なピンスポッターモデルは 3 つあります。前述の 82-30 (現在は製造されていませんが、1960 年代の米国のボウリング ブームとディック ウェーバーの初期のキャリア以来、今でも広く使用されています)、82-70 (1962 年にプロトタイプが作られ、^[7]、1963 年から現在も製造されています^{[8] )、そして最新バージョンの 82-90 と 82-90XLI で、どちらも 82-70 の一般的な機械設計を採用しています。AMF ピンスポッターは}American Machine and Foundryによって開発され、現在はQubicaAMF Worldwideによって製造されています。すべて、小さな改良はありますが、基本的に同じように動作します。

^{82-30 の操作と機構は、AMF の先駆的な 82-10 実験モデル[9]}から大幅に開発されており、残りのピンのスポットと新しいピンラックのセットアップの両方で、両面スポッティングテーブルにピンを吸引して保持することに大きく依存していましたが、AMF 82-10 がほぼ 10 年先行していた Brunswick のモデル A、A-2、JetBack ユニッ​​トとはスイープとテーブルの設計が異なり、特にピンが機械の上部に到達した後の保管方法が異なります。ボウラーがボールを転がしてピンを倒した後、ボールはピットクッションブロックに当たります。これにより機械が起動し、スイープをガード位置まで下げます。次にテーブルが下がり、立っているピンの各ネックの周りにリスポットセルが閉じます。ピンが入っているセルは、スコア情報をディスプレイに送信する電気回路を完成させ、マシンの前のピンスポッターのマスキング ユニットにある電気的に点灯する三角形のフレームのスクリーンにある 10 個の「ピンインジケーター」ライトのうち 1 つ以上を点灯して、残りのピンを識別します。このライトは、1953 年 5 月に AMF によって初めて導入されました。

テーブルが残りのピンを持ち上げた後、マシンはスイープを実行し、ピン デッキからデッド ピンを取り除いてから、ガード位置に戻ります。ボールとピンは、ピットの底部にある連続的に動くカーペット ベルト上を移動します。ボールは重いため、サイド キックバックの 1 つに移動し、隣接するレーンと共有されるボール リターンに入ります。ピンはクッションの下を移動して、ユニットの背面中央にあるリング型の回転円形ピン エレベーターに入ります。このエレベーターは、ピンを「ディストリビュータ アーム」まで持ち上げます。ディストリビュータ アームは、前後だけでなく横方向にも移動します (82-30 では、スポッティング テーブル^[10]の上にある「矢じり」平面ガイド レールがディストリビュータのヘッド ピースの動きを制御します)。これにより、ピンは対応するビン、または 82-30 の工場マニュアルで「スポッティング カップ」と呼ばれている場所に送られ、次のスポッティング サイクルを待ちます。 82-30 では、半円筒形の「スポッティング カップ」ビンは、可視スポッティング テーブル (82-30 のデザインに特有) の一部で、テーブルのフレームの下に吊り下げられており、各「カップ」はピン ベースが前方に傾いて各スポッティング セルの前にあり、テーブルが最下部に近づくとボウラーからはっきりと見えるようになっています。テーブルが上部位置に戻ると、スイープも上がり、マシンは停止して次のボールを待ちます。新しいピン ラックをスポッティングするために、82-30 バージョンでは、テーブルが下がるとピンが入ったスポッティング カップを垂直に傾け、テーブルが上昇し始めるとカップをわずかに後方に傾けて新しいピン ラックをクリアし、次^のフレームのためにレーン上に新しいピン ラックをスポッティングしたままにします。次のフレームのスポッティング カップにピンが 10 本ほど入っていない場合、スイープ バーは後方へのストロークの後に前方の「ガード」位置で一時停止し、カップにピンがすべて入るまで落ちたピンを取り除きます。カップがすべていっぱいになってピンをピンデッキに置く準備ができたときにのみ、テーブルが下降します。

1961 年 12 月以降、82-30 ユニットは、AMF とそのスタッフのプロボウラーであるディック・ウェーバーが宣伝したように、マスキング ユニットに以前の三角形のピンインジケーター スクリーンの「スペアメーカー」バージョンを搭載することで有名になりました。このバージョンでは、通常の 10 個の数字付きライトに加えて、11 個の点灯する「矢印」のセットが追加され、最初のボールまたは 2 番目のボールが投げられることを示す三角形のコーナー ライトと、ファウルまたはストライクを示す別のライトが追加されました。「矢印」は、スペア変換を成功させるために 2 番目のボールが残りのピンのどこに当たるかを示すことで、経験の浅いボウラーにスペア変換を手伝うようにアドバイスするためのもので、適切な組み合わせのピンが立っているとトリガーされ、11 個の矢印のうちのどれを点灯するかをマシンが選択するのに役立ちました。^{[13] [14]}

82-30 以降に製造されたマシンには、特定のアップグレードと改良が加えられており、82-30 自体には、アフターマーケットのソリッド ステート/マイクロプロセッサ操作のコントローラが利用可能です。82-70 は、今日、AMF を装備したほとんどの最新のボウリング センターで一般的な標準です。ストライク、ガター ボール、または 7 ～ 10 ピックオフ用にマシンをショート サイクルするようにアップグレードされたマイクロプロセッサ操作のシャーシを備えています。ソリッド ステート モーターを備えています。82-90 と 82-90XLI はさらにアップグレードされており、基本的に 82-70 のメカニズムを使用して、古い完全な電気機械式コントロールをマシン ステータス インジケーター ライトに置き換え、はるかに洗練された「ピン ストレージ」設計、2 台のマシンを 1 つのコントロール センターで操作します。そしておそらく最も重要なアップグレードは、マシンをシャットダウンして、故障したまま動作し続けることによる損傷を防ぐセルフ シャットダウン コントロールです。 82-90 モデルは、82-70 モデルよりも薄いデッキを備えています。

QubicaAMF Worldwide は、すべてのピンセッターとピンスポッターと互換性のあるさまざまなスコアリング システムも導入しています。

1956 年に登場したBrunswick Model A と、その開発されたA2 ( 1962 ) およびJetBack (1965) バージョンは、次のように動作します。

A シリーズのピンセッターがリセット プロセスを開始すると、レーキまたはスイープによってボールとピンがレーンの端から押し出され、AMF タイプのカーペット ベルトの代わりにシェーカー ボードに乗せられます。この「シェーカー ボード」は、ボールとピンをピットの奥、レーンのピンデッキの後ろに移動します。ユニットの背面にある 2 つの回転ホイールは、ボウリング レーンに沿って共通の軸が配置されています。ボール リフト ホイールは最前部のホイールで、ボールをつかんでリフト ロッドに押し上げるコルク ストリップが接着された連続した滑らかな表面を持っています。ピンはユニットを通ってピン ホイールに後方に落ち、ピン ホイールがピンを捕らえてピン エレベーターに送ります。これは AMF ユニットの設計に似ています。

ボールがボール リフト ホイールに転がると、コルク ストリップの摩擦によってボールはゴム素材で覆われた 2 本のリフト ロッドに持ち上げられます。ボールがリフト ロッドとボール ホイールの間にあるとき、ボールは上方に転がり、加速ベルトに導く金属トラックに落とされます。加速ベルトはレーンの下を高速でボールを押し、ボールはボール リターン トラックの先頭にある 2 つのホイールによって押し上げられ、ボウラーに返されます。

ピンがロールバックすると、ピンの直径が小さいため、ピンはボールホイールを通って後方に落ちます。ピンはシェーカーボードから移動すると、ピンホイールのポケットに落ちるまで跳ね回ります。ホイールはピンを上に持ち上げ、「ターンパン」と呼ばれる金属トレイに落とします。これは、AMF 82-30 ユニットのピボットピンディストリビューターアームの後端にあるオリエンテーションパンに似ています。スクープのような形をしており、スクープの縁がマシンの前面を向いています。そこからピンエレベーターがピンをピンセッターの上部に向かって持ち上げ、「ピンタレット」と呼ばれる回転する金属バスケットに落とし、タレットが回転すると、ピンが 10 個のスポットの 1 つに滑り込みます。周囲に 3 個ずつのスポットが 9 個あり、5 番ピンの場合は中央に 1 個あります。ピンがタレットの空いている場所に止まると、タレットは回転 (または「インデックス」) して、次のピンが次の空いている場所に止まるようにします。タレットの中央にある 5 本のピン シュートが最後に満たされます。タレットがいっぱいになり、スポッティング テーブルが移動の上限に達すると、10 本のピンがすべてタレットからテーブルの上部にあるスポッティング シュートに同時に落とされ、テーブルがレーンベッドの近くまで完全に下降する間、ピンはテー​​ブルの上部に保持され、ピン デッキに新しいピン ラックがセットされます。テーブルがピン デッキに向かって下降して新しいピン ラックがセットされると、テーブルは付属の金属板「デッキ シールド」で保護され、スポッティング テーブルが最初のボールの後に立っているピンを処理するために途中まで下降するか、(上部のピン タレットからピンがロードされたら) 次のフレームの新しいピン ラックをセットするために完全に下降する必要があるときはいつでも、ボウラーから見えるようになります。モデル A、A-2、および JetBack シリーズのピンセッターはすべて、次のフレームのピンがまだピン タレットに充填されていない場合、スイープ バーを後方移動の最後で一時停止し、テーブルを完全に上昇した位置に保持して、ピン タレットが充填されてスポッティング テーブルの上部に負荷を放出するまで、動作を停止するのが特徴です。

このタイプのマシンには通常 20 本のピンが装填されますが、ほとんどの所有者は、特にボウラーが 2 回連続でストライクを打った場合に、ピンセッターの装填と操作を高速化するために、通常 21 本のピンを装填します。モデル A ベースのすべてのユニット設計では、2 つ目のボールの投球またはストライクの両方に使用される「セカンド ボール サイクル」は、前述のようにデッキが上昇位置で待機している状態でタレットがいっぱいでない場合、完了しません。ピンを追加してもマシンに過度の負荷はかかりませんが、それ以上追加するとマシンが損傷する可能性があるため、お勧めできません。他のセンターでは、ピンセッターに装填するピンは 19 本だけです。マシンに 19 本のピンしか装填しないと、時々停止する回数は減りますが、連続して複数のストライクが投じられた場合は、ゲームの進行が遅くなります。

後期の A2 および JetBack バージョンは、それ以外は元のモデル A 設計と実質的に同一ですが、元のモデル A ユニットよりもはるかに高速なボール リターン動作を実現できるように強化されました。また、A-2 は、一定の時間枠内で投球できるフレーム数を増やすために全体的に高速なマシンになるように設計されており、ボウリング センターの収益が増加しました。

目に見えるデッキ シールド、ピンがピン エレベーターに入るときの目立つ音 (金属ドラムの中でボウリングのピンがガラガラ鳴っているような音)、および次のピン セットが砲塔からデッキ シュートに落ちるときの目立つ音は、Brunswick A シリーズに特有のものです。モデル A のデッキ シールドの前面には Brunswick の大きな「王冠付き B」(1950 年代のロゴ) があり、A-2 デッキ シールドの前面には「A-2」、JetBack デッキ シールドの前面には「JetBack」があります (これらのマークがボウリング センターの所有者によって削除または隠されていない限り)。

GSX はBrunswick の現在のピンセッターです。ピットフロアのベルトコンベアを使用してピンを垂直エレベーターシステム (AMF 82 シリーズ ピンスポッターに似たもの) に移動し、ボールは側面のボールドアを通ってピットから出ます。ピンはベルトの組み合わせを使用してロードされます。ボールリターンシステムは、リフトではなくレーン下のアクセラレータを使用します。スコアを決定するために、サイクルごとにピンテーブルを下げます。^[15]

GSシリーズ（GSはGame Setterの略）のオリジナルモデルはGS-10で、主にスイスのシェルツェンバッハでアウグスティ・シュミットがヨーロッパでボウリングのスポーツを普及させるために設計した。1984年、ブランズウィック・ボウリング＆ビリヤード・コーポレーションがGS-10の製造と販売の権利を取得した。ピンセッターの機械部分はもともとドイツのシュトッカッハにあるブランズウィック工場で製造されていたが、1999年にハンガリーに移転した。電子制御システムはミシガン州マスキーゴンのブランズウィック工場の近くで製造されている。その後のモデルは以下の通りである。^[16]

• GS-92 (1991) – ピンセッターに変更を加え、取り付けが速くなり、メンテナンスが容易になりました。
• GS-96 (1995) – ピンセッターの読み込み時間を短縮するためにソフトウェアとハ​​ードウェアに変更を加えました。
• GS-98 (1997) – 2 つのコントロール ボックス システムを使用する新しい統合電子システムを組み込み、ピンセッターの操作に必要なプリント回路基板の数を削減しました。また、ソフトウェアとハ​​ードウェアの改善により、ピンセッターがより効率的で使いやすくなりました。
• GS-X (1999) – セッティングテーブルとボールアクセラレータの再設計により、部品数、調整回数、予防保守の必要性が減りました。2000年にGS-Xの統合電子機器は、NexGenコントローラーと呼ばれる単一ボックスの電気システムに置き換えられました。この変更により、ピンセッターの操作に必要な全体的なサイズ、重量、電気部品の数が削減され、マシンのセットアップがよりユーザーフレンドリーになりました。追加の変更により、ピンセッターの全体的なプロファイルが低くなり、天井の低いセンターにも設置できるようになり、部品数と調整回数、予防保守の必要性が減りました。^[16]

GS は、ボールがピンデッキに入るとすぐにスイープが下向きに回転する (落下とは対照的に) のが特徴です。GS-X は、ボウリング センターの所有者によってこのマークが削除または隠されていない限り、スイープが下向きのときに「gsx」と表示されます。

ストリングタイプのピンセッターは、5 ピン レーンや一部の9 ピンレーンで使用されるものと同様ですが、10 ピン ボウリング形式でも使用できます。このシステムは、5 ピン ピンセッターと機械的に同一であり、さまざまな低価格のボウリング センター (通常はアーケードやその他のレクリエーション センター) や、個人宅に設置された個人用ボウリング レーンで使用されています。一部のボウリング用品メーカーは、 QubicaAMF TMS String PinspotterやBrunswick StringPinなど、10 ピン ストリング ピンセッターを提供しています。

USBCは、2023年8月1日より、ストリングピンセッターとストリングピンボウリングを、従来のフリーフォールピンセッターとは別の独立した用具および競技のカテゴリーとして認定することを発表しました。^[17] USBCのラボデータによると、ストリングピンボウリングのストライク率は7.1％低いため、USBCはカテゴリー間でスコアリングの変換を行う必要があるかどうかを判断するために追加のテストを計画しています。^[17]ストリングピンセッターは安価でメンテナンスが容易なため、ボウリングセンターは段階的に導入する傾向があります。^[18]

メンデス社は、MM-2001 として知られる磁気ピンセッターを製造しました。この機械は、平らな磁気ピン テーブルと各ピンの先端に磁石が付いています。AMF に似たピットと GSX に似たエレベーターがあります。ピンの装填には、カルーセルとマガジンの組み合わせが必要です。この技術により、範囲外のピンでテーブルが詰まることでゲームが中断されることが減ったと同社は主張しました。メンデス社は Qubica に買収され、AMF と提携するまでこの機械は MAG3 として販売されていました。

マサチューセッツ州中部のボウルモア社（ボウルモアAMFとは無関係）は、キャンドルピン・ピンセッターで有名だったが、現在は廃業しているが、初期にはテンピン・ピンスポッターも製造していた。そのうちのいくつかは現在でも稼働しており、少なくとも日本のボウリング場1ヶ所^[21]では、外観や機能においてブランズウィック・モデルAユニットに似た設計上の特徴を備え、引き続き使用されている。^[22]

日本の横浜市に本社を置く古河電気工業は、1960年代初頭から1970年代にかけて、テンピン・ピンスポッターを製造していた。そのうちのいくつかは今でも稼働しており、日本のいくつかのボウリング場で使用されている^[23]。最も人気のあるモデルである古河オーディンFBM-5は現在も使用されており、外観と機能においてブランズウィックモデルAユニット^{[24]に似た設計上の特徴を備えている。同様に、FBM-5は}アジア太平洋地域の他の国々にも輸出された。

最も一般的なキャンドルピン・ピンセッターは、マサチューセッツ州のボウルモア社（ボウルモアAMFとは無関係）で製造されており、1940年代に弁護士のハワード・ダウドとR・ライオネル・バローズによって設立された。国際キャンドルピン・ボウリング協会（ICBA）によると、ダウドとバローズは経済不況を乗り切れるビジネスベンチャーを探していた。彼らは、参加型スポーツがこの要件を満たしており、当時ボウリングがそうしたスポーツのトップ3の1つであることを発見した。最初のボウルモア・ピンセッター^{[25]は、現在は閉鎖されている}ホエーロム・パーク遊園地に1949年に設置された。現在は製造されていないが、再生品、部品、メンテナンスサポートはいくつかのベンダーから入手できる。

ボウルモア ピンセッターには、ボウリング レーンの端に約 14 インチの長さの窪んだピットがあり、レーン表面から約 4 インチ下に配置されています。その後ろには重いカーテンがあり、レーン表面を越えて垂れ下がっていますが、ピットの底には触れていません。カーテンは、打たれたボールとピンの後方への動きを阻止し、ボールとピンがピットに落ちるようにします。リセットが行われると、「ツイン ボード」スイープ バーが下降します。このスイープ バーは、マシンの両側にあるローラー チェーンドライブ システムによって駆動され、一対の L 字型トラックに沿って移動します。そして、ピンとボールをレーンから、ピン プレートから後方に、カーテンを通り過ぎて、ピット内の回転ターンテーブルに押し出します。ターンテーブルには、ピンを後方に押すための 8 つの平らな放射状の「フェンス」があります。ターンテーブルのフェンスは、遠心力によってボールをピンから分離し、ピンをピン エレベーターに送り込みます。

ローラー チェーン駆動の回転式オープン フレーム ラック (工業用トースターに類似) で構成されるピン エレベーターがキャンドルピンをキャッチし、マシンの上部に向かって運びます。次に、90 度回転して、ピンを水平に 10 個のコンベア (各コンベアの幅は、ピンを縦に保持するのに十分な大きさ) を通過させます。テンピンやダックピンに使用されるピンスポッターとは異なり、キャンドルピンは端部の形状が同じであるため、マシンはキャンドルピンを特定の方向に向ける必要がありません。ピンはコンベアの端部からスポッティング チューブに落ちます。スポッティング チューブは、スポッティング テーブルの主要部分を形成するプレート上にベースで取り付けられています。スイープが移動の前方端に近づき、静止位置まで上昇し始めると、テーブルはレーンベッドの端にある金属プレート ピンデッキまで下降し、ピンのセットを解放してから、自身の静止位置まで上昇し、再びピンを充填する準備が整います。

ターンテーブルの隣にある別のエレベーターがボールをボール リターン システムに運びます。このシステムにはほぼ垂直の傾斜路があり、ボールはそこから転がり落ちて十分な勢いを得て、レーン上部または水中の溝を通り、レーンを上って戻り、アプローチ エリアの隣にあるボール リターン ラックに入り、プレーヤーがボールをつかむことができます。Bowl Mor ピンセッターには 24 ～ 27 本のピンが備えられており、一般的な 10 ピン ボウリング ピンセッターよりも大幅に信頼性が高いと考えられています。キャンドルピン ボウリングのプレイ ルールでは、ボールが転がる間に倒れた「デッド ウッド」ピンがレーン上に残ることが許可されているため、キャンドルピン ピンセッターのスポッティング テーブルには「スポッティング セル」が設けられておらず、マシンの設計が簡素化されています。マシンのほとんどの部分はチェーン(特にスイープ ボードの駆動システムは、ユニットの両側にある 2 つの L 字型トラック) またはベルトによって駆動されます。

AMFは1960年代に短期間、ボウル・モア式のスポッティングテーブルと、スイープ中に異常に速いペースで動作する改造されたテンピン式のスイープバーを使用して、キャンドルピンピンセッターを製造していました^[26]。^[27]

自動スコアリング ユニットによってトリガーされない限り、キャンドルピン ピンセッターは、フレームの終了時にボウラーがボタンまたはフット ペダルを押して起動する必要があります。

5 ピン ボウリングはカナダで人気の高いバリエーションで、ピンセッターはストリング式とフリーフォール式の 2 つのカテゴリに分類されます。ストリング ピンセッターの方が普及しており、コードを使用して各ピンのヘッドに取り付けられた機械で構成されています。基本的に、ピンセッターは、ピンが 1 インチまたは 2 インチ以上動くと作動します。これにより、機械はガードを下げ、5 本のピンすべてを引き上げ、動かなかったピンをリセットします。平均して、ピンが倒れてからガードが下がるまで 3 秒の遅延があります。ピットの床は、ボールが重力によってエレベーターにつながるトラックに送られるように傾斜しています。エレベーターはボールをリターン トラックまで持ち上げます。

フリーフォール 5 ピン ピンセッターは、10 ピンのピンセッターと似た方法で動作し^[28]、ボールが投げられたりピンが倒れたりしたときに、キャンドルピン ユニットが「サイクル」を行うのと同じように、ボウラーが「リセット」ボタンを押して起動する必要があります。プレーヤーが「リセット」ボタンを押すと、マシンはガードを下げ、立っているピンを持ち上げて倒れたピンを一掃します。立っているピンが認識されない場合は、次のフレーム用に新しいセットをセットアップします。10 ピンとは異なり、ボールとピンは同じエレベーターまたはコンベアで拾われ、マシンの上部で分離されます。

PBS シリーズのピンセッターは最もよく使われており、多くの人が PBS を業界の主力製品と見なしています。PBS シリーズには、Schmid & Company (BowlOMatic というブランド名で販売されることもある) 製のモデルと CA-1 があります。これらのマシンは完全に電気式で、空気圧式マシンとは異なり、エアコンプレッサーを必要としません。Schmid マシンはリレーを使用して動作し、CA-1 は回路基板を使用していました。PBS ブランドは Brunswick に買収され、Brunswick は 81-5 と呼ばれる第 2 世代の Schmid ピンセッター、10 ピン ストリング ピンセッター、および Chamelion として販売された 5 ピンから 10 ピンに変換可能なマシンを発表しました。[7]

メンデス ストリング ピンセッターのファミリーは、PBS ファミリーほど一般的ではありません。メンデス マシンは、ドアを閉めるときのようにヒンジで下がるシールドで簡単に見分けられます。ピンがすべて倒れると、マシンはすぐに起動します。初期のメンデス ストリング ピンセッターは空気圧式でした。同社は、ME90 として知られる電動バージョンのマシンをリリースしました。メンデスは、Qubica (現在は QubicaAMF Worldwide) に買収されました。このマシンは現在、QubicaAMF によって TMS の名前で販売されています [8]。これらのマシンは 5 ピンと 10 ピンで使用できますが、コンバーチブル バージョンはありません。

ポール・コンピュータ・システムズは、15本の弦を使用する5本/10本のピンストリング・ピンセッターであるマーリンという3番目のピンセッター・ファミリーを販売した。[9] PBSバージョンは12本の弦を使用するため、変更するにはヘッドピンと2つのコーナーの弦を張り直す必要がある。

ダックピン ボウリングには 2 種類あります。

通常のダックピン ボウリングは、米国北東部および中部大西洋岸で人気があります。このスポーツで人気のピンスポッターは、発明者のケン シャーマンにちなんで名付けられたシャーマン モデルで、1953 年から 1973 年にかけて製造されました。このモデルには、このスポーツの統括団体である National Duckpin Bowling Congress ^[29]の規定に従って、ピン デッキの横のガターの端に連続的に動くコンベア ベルトがあり、倒れたピンをピットに運びます。シャーマンのスイープ デバイスはレーンの右側の垂直の「キックバック」パネルにあり、ピンをクリアするために 180 度回転します (フェンス ゲートのように)。ピン テーブルは常にピンの首の部分でピンを扱います。ピンの新たなラックは、ピン トライアングルのような形をした可動マガジンで作成されます。マガジンが装填され、ボウラーが新しいピンのセットの準備ができると、レバーがマガジンユニットをピンテーブルまで押し出し、マガジンからピンを取り出してレーンに置くことができます。ボウルモア社は、有名なキャンドルピンマシンと同様のスイープデバイス^[30]を使用して、ダックピンピンスポッターも一時期製造していました。

ケベック州で行われるソフトベリーまたはゴムバンド ダックピン。これらのボウリング センターのほとんどは、5 ピンに似たストリング タイプのピンセッターを使用しています。5 ピンを除けば、現在ストリング タイプのピンセッターが認められているボウリングのバリエーションはゴムバンド ダックピンのみです。このスポーツのフリーフォール マシンには、ピット フロアに Bowl-Mor キャンドルピン ユニットに似た回転ターンテーブル、米国の通常のダックピン ゲームで必要なガターのコンベア ベルト、Brunswick GSX に似たエレベーター、A-2 に似たタレット、かなり平らなピン テーブルが備わっています。スイープは、キャンドルピン Bowl-Mor に似ています。
