ピン絶縁体

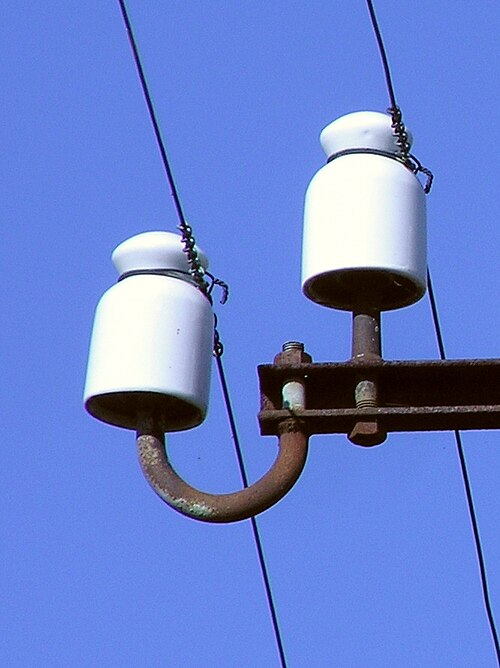

ピン碍子は、電柱や電信柱のピン（直径約3cmのねじ山が付いた木製または金属製のダボ）などの物理的な支持物から電線を絶縁する装置です。これは、通常は磁器またはガラスなどの非導電性材料で作られた、単層の形状です。これは最も早く開発された架空碍子であると考えられており、現在でも33KVまでの電力網で広く使用されています。1つの物理的な支持物に1つまたは複数のピン碍子を使用できますが、使用する碍子の数はアプリケーションの電圧によって異なります。^[1]

ピン碍子は架空碍子の3つのタイプのうちの1つで、他の2つは張力碍子と懸垂碍子である。他の碍子とは異なり、ピン碍子はワイヤーから吊り下げられるのではなく、物理的な支持物に直接接続される。ピン碍子は、導線をしっかりと固定し、導線が外れないように形作られている。導線は通常、碍子に巻き付けられるか、碍子自体の溝に固定される。^[2]

絶縁体が濡れると、その外面が導電性になり、絶縁体としての性能が低下します。絶縁体は傘のようなデザインで、絶縁体の下部を雨から保護します。絶縁体の内側を乾いた状態に保つために、絶縁体の周囲に隆起部、つまり「雨よけ」が設けられます。これにより、通電された電線から取り付けピンまでの沿面距離が増加します。 ^[3]

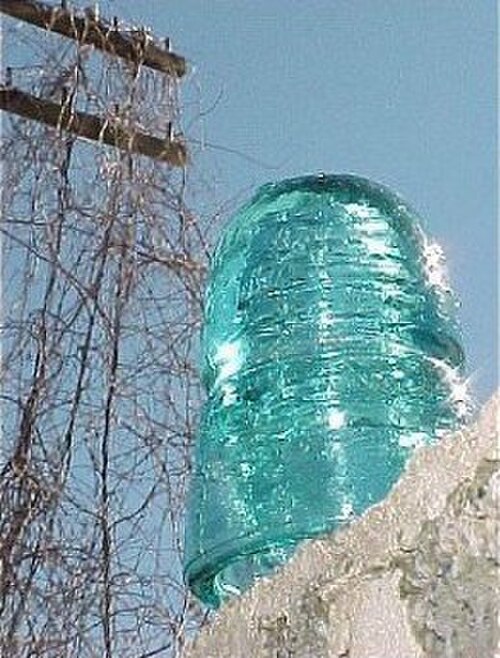

ピン碍子は収集品となっている。すべてのガラス製ピン碍子には統合設計番号（CD）が割り当てられている。このシステムは1954年に愛好家のNRウッドワード氏によって初めて導入され、1965年からは収集家のヘルマー・ターナー氏によって広く導入された。CD番号はウッドワード氏の「アメリカのガラス碍子、1967年報告書」で初めて印刷物として登場した。各CD番号は特定のガラスのスタイル、形状、または製造元に対応している。CD番号は収集家向けの趣味にのみ固有のものであり、碍子製造業者は使用も認識もしていない。^[4]

製造当時、絶縁体は単に工学製品とみなされており、観客向けの娯楽製品として意図されたものではなかった。つまり、絶縁体の品質は、製造業者にとって主要な関心事ではなかった。^[5]完成品は通常、溶融ガラスと金属鋳型内に拡散した不純物や異物によって変色していた。これらの不純物は絶縁体に独特の特徴と高い価値を与え、コレクターは完璧なありふれた製品よりも不完全な製品を好む。ガラス内の不純物は、琥珀色の渦巻き、ミルクの渦巻き、グラファイトの混入、2色または3色の絶縁体を生み出すことがある。ガラス内に含まれる異物には、釘、ペニー硬貨、ネジなどが知られている。^[6]

ガラス絶縁体は大多数のコレクターに最も人気がありますが、磁器絶縁体も収集している人は多くいます。磁器絶縁体もさまざまな形、サイズ、色があります。これらは主にジャック・トッドとエルトン・ギッシュによって開発されたUシステムとMシステムに分類されます。^[7]

19 世紀から 20 世紀初頭にかけて米国でガラス絶縁体を製造していた大手メーカーの 1 つが、ブルックフィールド ガラス カンパニーです。ブルックフィールドの絶縁体には欠陥が最も多く見られることから、品質管理が不十分であったと推測されますが、これには異論もあります。

ガラス絶縁体を製造していた米国の大手メーカーとしては、ヘミングレイ ガラス カンパニーがもう 1つあります。同社は最も多様な色を製造していることで知られていました。同社が製造した色の例としては、黄色、ゴールデン イエロー、バタースコッチ、輝くオレンジ、アンバー、ウイスキー アンバー、「ルート ビア」アンバー、オレンジ アンバー、レッド アンバー、オックスブラッド、緑、ライム グリーン、セージ グリーン、ディプレッション グリーン、エメラルド グリーン、オリーブ グリーン、イエロー オリーブ グリーン、アクア、コーンフラワー ブルー、エレクトリック ブルー、コバルト ブルー、サファイア ブルー、輝くピーコック ブルーなどがあります。異なる色が製造されたのは、複数の電線が同じ電柱に張られている場合に、2 社以上の電力会社が絶縁体の色でどの電線が自社のものかをすぐに識別できるようにするためです。たとえば、ある会社ではアンバーの絶縁体を張り、別の会社では同じ電柱にコバルト ブルーの絶縁体を張っている場合があります。

米国、カナダ、その他の国には、あらゆるスタイルの絶縁体にエンボス加工を施した製造業者が多数存在します。これらの製造業者の一覧を以下に示します (ただし、これらはすべてを網羅したものではありません)。

• AT&T
• アメリカンインシュレーターカンパニー
• アームストロング
• ブルックフィールドガラスカンパニー
• ビーバーフォールズガラスカンパニー
• ボルチモアガラス製造会社
• バークレー
• バーミンガム
• ボストンボトルワークス
• バズビー
• カリフォルニア
• カリフォルニア・エレクトリック・ワークス
• チェンバース
• チェスター
• シカゴ・インシュレーティング・カンパニー
• デュケイン
• 電気工事・メンテナンス会社
• エミンガーの
• ゲイナー
• グリーリー
• グレゴリー
• 良い
• ホーリー
• ホーマー・ブルックス
• ハミルトン
• ヘミングレイ グラス カンパニー
• キング シティ グラス ワークス (KCGW)
• カー
• ノウルズ
• キンブル
• ルーサー・G・ティロットソン・アンド・カンパニー
• レファーツ
• ロック
• リンチバーグ
• マクラフリン
• メイドウェル
• マッキー＆カンパニー
• マックミッキング
• マルフォード＆ビドル
• ニューイングランドガラス製造会社 (NEGMCo.)
• ナショナルインシュレーターカンパニー
• オークマン製造会社
• オハイオバレーグラスカンパニー (OVGCo.)
• オーウェンズ イリノイ州
• ペイズリー
• パイレックス
• スターリング
• ザイラーズ
• スタンダードガラスインシュレーター社
• トーマス・ヒューストン・エレクトリック・カンパニー
• テムズ グラス ワークス
• トゥイッグス
• ウェスタン・エレクトリック・マニュファクチャリング・カンパニー
• ウエスタンガラス製造会社
• ウェスタン・フリント・グラス・カンパニー
• ウィットオール・テイタム・カンパニー

• ダイヤモンド
• ドミニオン
• ハミルトン グラス ワークス
• GNWTEL株式会社

• アギー（オーストラリア）
• イソレックス（フランス）
• ミヴァ（イタリア）
• テルグラフィコス ナシオナレス (メキシコ)
• ジクメ（南アメリカ）
