パッケージハンドル

パッケージハンドル、またはキャリアは、人々がパッケージを使用するのを助けるために使用されます。これらは、パッケージの持ち上げと運搬を簡素化し、人間工学を改善するように設計されています。^{[ 1 ] [ 2 ] [ 3 ] [ 4 ]} 消費者向けパッケージのハンドルは、利便性を高め、使用と注ぎを容易にします。ハンドルがパッケージ材料コストと包装ラインの効率に与える影響も重要です。ハンドルは、「保持または運搬の目的で容器または部品に取り付けられた付属品」と定義できます。^{[ 5 ]}ハンドルは、パッケージを吊り下げて取り出したり使用したりするために使用される場合もあります。

取っ手はパッケージに組み込むことができ、持ち手穴や持ち手部分として設けられる場合もあります。また、充填・密封後の完成品パッケージに取り付けることも、購入時に取り付けることも可能です。

ハンドルの性能と設計基準は、契約書や仕様書に詳細に記載されていることが多い。例えば、米国政府の一部のコンテナのハンドルは、Mil-Std-648 で規定されている。^{[ 6 ]}

人々は、持ち運びや使用が容易な包装形態の必要性を古くから認識してきた。ピトスやアンフォラ^{[ 7 ]}など、新石器時代に遡るものもある。取っ手は、陶器や石器などの包装や容器に成形されてきた。必要に応じて、針金、ロープ、籐などが追加されてきた。

•
  取っ手付きのアンフォラ
•
  木箱または木箱を運ぶ男性、1625年
•
  籐編みの取っ手が付いた水差しを運ぶ男性。ポルトガル、1950年
•
  第二次世界大戦時の燃料用ジェリカン。中央の取っ手は空の缶用、両端の取っ手は満タンの缶を2人で運ぶためのもの。
•
  金属製のミルク缶には持ち運びやすい取っ手が付いています
•
  陶器製の水差し

木箱には、持ち運びを容易にするために、持ち手穴や金属製の取っ手が付いていることが多い。スチール製の箱にも、取っ手や蝶番式の留め具が付いていることが多い。

段ボール箱の両端には、資材の取り扱いを容易にするために、手を入れるための穴が型抜きされている。^{[ 8 ]}いくつかのデザインが使用されている。^{[ 9 ] [ 10 ]} また、手を入れる穴によって箱の強度が弱まらないように注意する必要がある。^{[ 11 ] [ 12 ] [ 13 ]}

内容物や取り扱いの程度によっては、破れを防ぐために補強が必要になる場合があります。感圧式または熱活性化式の補強テープを、持ち手穴付近の箱に貼ることができます。^{[ 14 ] [ 15 ]}

段ボール箱用の別売りのプラスチック製または複合材製のフィッティングも入手可能です。^{[ 16 ] [ 17 ]}

•
  バナナを入れるための望遠鏡ボックス。手を入れる穴と通気孔にご注目ください。
•
  金属製弾薬箱の取っ手
•
  取っ手付きのギリシャ製洗濯洗剤の箱
•
  ファーマーズマーケットで売られている、波型トレイに入ったトマト。
•

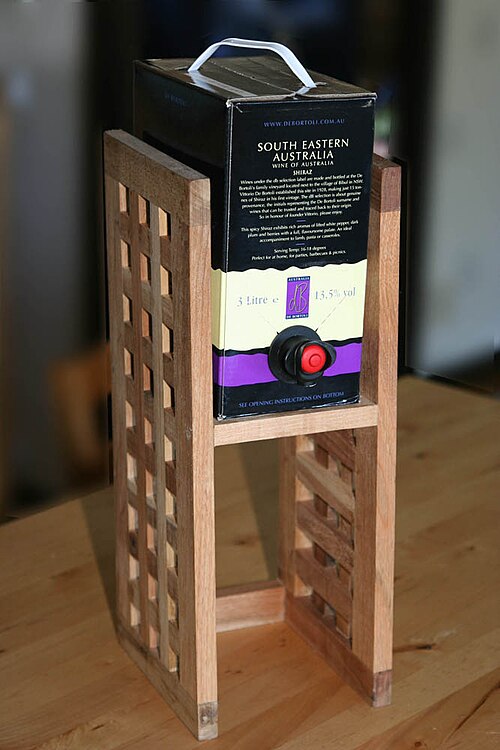

  段ボール箱の上部の穴にプラスチック製の取っ手が差し込まれた箱入りワイン

多くのプラスチック容器には取っ手が付いています。プラスチック製の輸送用容器や収納容器には、取っ手が一体成形されていることがよくあります。消費者向けのブロー成形容器には、一体型の取っ手が付いているか、持ちやすい形状になっていることがよくあります。 ^{[ 18 ] [ 19 ]}湯たんぽには、取っ手や吊り下げ用の穴が付いていることがよくあります。

•
  上部に取っ手が付いた大容量醤油
•
  持ち手用のくぼみが付いたブロー成形プラスチック製ミルクボトル
•
  HDPE製プラスチックボトル入り牛乳、1ガロン
•
  再利用可能な大型プラスチック製ウォーターボトル
•
  持ちやすいハンドル付き排水管クリーナー

ボトルには、通常、蓋の首の部分に別個の取っ手が付けられることがあります。これにより、ボトルの成形プロセスが簡素化され、より軽量のボトルを使用できるようになります。いくつかの方法が開発されています。^{[ 20 ] [ 21 ] [ 22 ] [ 23 ] [ 24 ]}

•
  取っ手が付いたリンゴジュースのボトル
•
  ハンドル付きPETEウォーターボトル
•

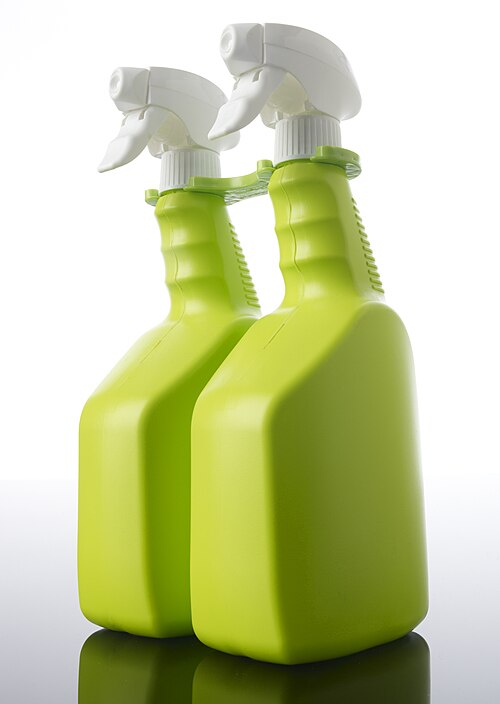

  2つのスプレーボトルを連結し、持ち手として使うクリップ

多くの種類のバッグには、持ち運びを容易にするための取っ手が付いています。紙袋、布袋、プラスチック製の買い物袋には、買い物客が重い荷物を運ぶのを助けるための取っ手が付いていることがよくあります。大型のバルクバッグには、人や機器が荷物を持ち上げたり安定させたりできるように、吊り上げ用ストラップや持ち手が付いている場合があります。

•
  持ち手付きクラフト紙袋
•
  青色の再利用可能なショッピングバッグ
•

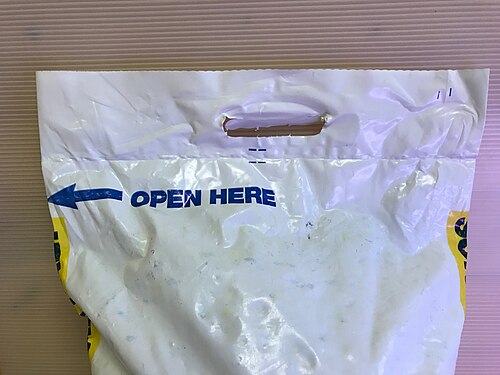

  軟水器用塩のビニール袋。厚手のビニールに持ち手が切り抜かれており、持ち運びがしやすいようになっている。
•

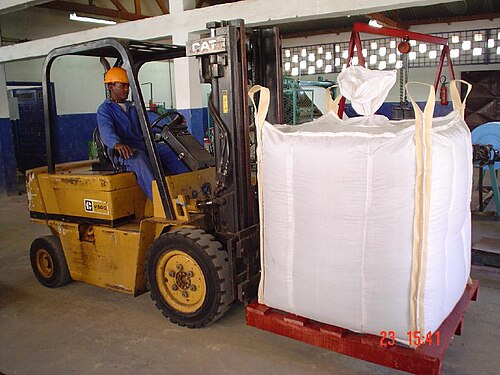

  FIBC：吊り上げ用ストラップ付きバルクバッグ

シュリンク包装されたマルチパックには、ハンドルとして使用できる開口部（ブルズアイ）があることがよくあります。必要に応じて、フィルムを補強する方法があります。^{[ 25 ] [ 26 ]}ハンドルは飲料キャリアによく使用されます。

•
  両端（丸い部分）を取っ手として使った、シュリンク包装されたボトルパック。
•
  飲料缶用6缶パックリング
•

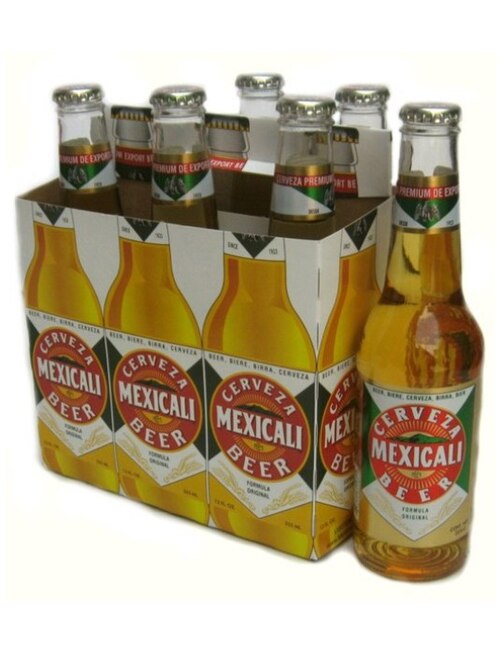

  紙製バスケット
•

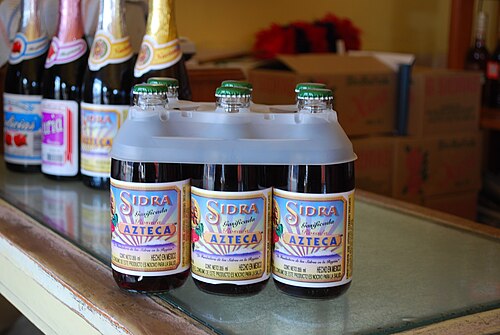

  プラスチック製の6本パック用キャリア

持ち手としては、感圧粘着テープがよく使われます。フィラメントテープや、ポリプロピレンまたはポリエステル製の高耐久性プラスチックフィルム裏打ちテープなどが挙げられます。中央部分の粘着面を覆うように紙やフィルムを使用し、パッケージにループ状に貼り付けることができます。

シュリンクフィルム包装の別の例としては、テープの両側にスリットが入ったフィルムにテープを貼る方法があります。フィルムが収縮してもテープは収縮しないため、取っ手が形成されます。^{[ 27 ]} より一般的な方法（写真参照）は、中央部分がマット状になったテープストリップを、商品を包装する前にシュリンクフィルムに貼る方法です。この場合も、フィルムは収縮しますがテープは収縮しないため、マット状になった部分が持ち上がります。

PSAテープの取っ手は、箱や袋の構造に組み込むことも、パッケージ完成後に取り付けることもできます。^{[ 28 ]} 特殊な貼り付け機械が利用できる場合もあります。^{[ 29 ]}

ベイルハンドルは、両端が物品やパッケージに取り付けられた開いたループ状のもので、場合によっては固定された取り付け金具や耳に取り付けられます。様々なデザインがあり、ベイルハンドルは通常、金属（ワイヤー）またはプラスチックで作られています。缶、バケツ、瓶などの物品を運んだり吊り下げたりするのに使用できるパッケージハンドルの一種です。

パッケージエンジニアは、パッケージハンドルの適合性を判断するために、いくつかのパッケージテストオプションを利用できます。

評価には、人を直接利用することができます。複数の人が主観的な評価のための選択肢を扱い、パッケージ化することができます（場合によっては悪用することもあります）。これらはレポートにまとめることができます。^{[ 30 ]}

より客観的な実験室手順も使用されます。さまざまなデザインの固定された手を使用してハンドルを保持します（箱の場合はハンドルが 2 つある場合もあります）。ASTM International D6804、段ボール箱のハンドル穴設計の標準ガイドでは、修正された落下試験手順または万能試験機の一定の引張速度を使用して「ジャーク試験」について説明します。ASTM F852、消費者用携帯ガソリン、灯油、ディーゼル容器の仕様では、ハンドルの厳しい「ジャーク試験」が要求されます。これらの試験手順は、他の種類のパッケージにも使用されます。^{[ 31 ] [ 32 ]} 他の試験手順は、重い荷物を長時間吊るしたり、遠心分離機を使用したりして静的力で行われます。^{[ 33 ] [ 34 ]}
