開放電圧

開放電圧（OCVまたはV _OCと略される）は、電子機器が回路から切り離されたときの2つの端子間の電位差である。^[1]外部負荷は接続されていない。端子間に外部電流は流れない。あるいは、開放電圧は、電流を止めるために太陽電池や電池に印加しなければならない電圧と考えることもできる。記号V _ocが付けられることもある。ネットワーク解析では、この電圧はテブナン電圧とも呼ばれる。

バッテリーや太陽電池の開放電圧は、多くの場合、特定の条件（充電状態、照度、温度など）下で示されます。

バッテリーとセルに関して言及される電位差は、通常、開放回路電圧です。

トランスデューサーの開回路電圧の値は、その起電力(emf) に等しく、電流を供給していないときに生成できる最大電位差です。

例

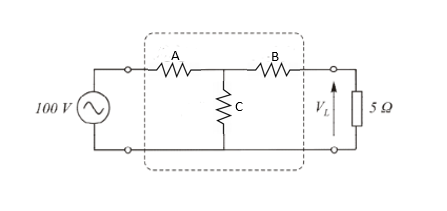

次の回路を考えてみましょう。

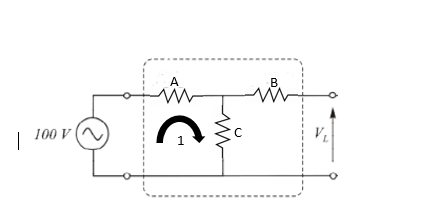

5Ω抵抗器の開放電圧を調べたい場合は、まず抵抗器を回路から切り離します。

ループ 1 の等価抵抗を見つけて、ループ 1 の電流を見つけます。その電流でオームの法則を使用して、抵抗 C の電位降下を見つけます。抵抗 B には電流が流れていないため、電位降下はなく、開回路電圧には影響しないことに注意してください。

開放電圧は抵抗 C の両端の電位降下であり、次の式で表されます。 ${\textstyle {\frac {C}{C+A}}\ 100\ V_{\sim }\ .}$

これは単なる一例です。他にも多くの方法があります。^[2]
