| 手榴弾、ライフル No. 68 /AT | |
|---|---|

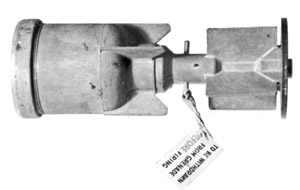

 マーク1 No.68ライフル手榴弾。先端が左を向いている。 | |
| タイプ | 対戦車ライフル 手榴弾 |
| 原産地 | イギリス |
| サービス履歴 | |
| 使用中 | 1940–1945 |
| 生産履歴 | |
| 設計 | 1940 |
| バリエーション | Mk 1からMk VIまで |
| 仕様 | |
| 質量 | 894グラム（31.5オンス） |
| 直径 | 2.5インチ（64mm） |
| 有効射程距離 | 70ヤード（64メートル） |
| 充填 | リダイト、ペントライトまたはRDX /蜜蝋 |
| 充填重量 | 156グラム（5.5オンス） |
爆発 メカニズム | インパクト |
グレネード、ライフル No. 68 / 対戦車は、第二次世界大戦中に使用されたイギリスの対戦車 ライフル グレネードであり、成形炸薬の原理を利用した最初の実用兵器の 1 つでした。
デザイン
戦間期のイギリスの成形炸薬の研究は、ある程度の有益な進歩をもたらしたが、兵器には結びつかなかった。手榴弾の開発は、ヘンリー・モーハウプトが設計した対戦車ライフル手榴弾と大砲弾頭のシリーズをイギリス軍の委託でスイスのトゥーンにあるスイス陸軍試験場でデモンストレーションした後に、1939年後半に始まった。モーハウプトの兵器が中空炸薬の原理を利用しているのではないかと推測したイギリスは、交渉を断念し、自らの以前の研究に基づいてライフル手榴弾の開発を開始した。[1]
No.68は、実際に使用された最初の高性能爆薬対戦車兵器（HEAT）であったと主張する人もいます。弾頭の設計は単純で、52 mm（2.0インチ）の装甲を貫通することができました。[2]
手榴弾の信管は、撃針が前方に飛ばないように尾部のピンを抜くことで作動する。手榴弾はライフルカップから発射される。単純なフィンによって空中での安定性が確保され、手榴弾が適切な角度 (90 度) で標的に命中すれば、爆薬は有効となる。爆発は衝撃時に起こり、手榴弾の尾部のストライカーがクリープ スプリングの抵抗を克服して前方に投げ出され、突き刺し起爆装置に当たった。[3]
手榴弾は、No. 36Mミルズ爆弾と同様に、特別に改造されたリー・エンフィールドライフルNo. 1 EY [a]から発射された。これは、一般使用には適さず、訓練用に「DP」とマークされたライフルから改造されたものであることが多い。改造されたライフルは、銃床に銃尾機構を固定するための追加のボルトと、銃床の周りに固定された紐によって強化された。手榴弾を発射するには、特別なバリスタイト高性能爆薬カートリッジが必要だった。手榴弾自体は、 2つの+1 ⁄ 2インチ (64 mm) ディスチャージャーカップ No. 1 Mk I。この武器がホームガードに導入されると、アダプター No. 1 とディスチャージャー No. 2 Mk I が導入され、装備されていたM1917 エンフィールドライフルから手榴弾を発射できるようになりましたが、当時のマニュアルでは、この目的で使用されるライフルは「精密兵器としてはやや劣る」可能性があると警告されていました。 [5]
サービス
68号手榴弾は1940年11月にイギリス軍に配備された。 [1]しかし、不十分なボーイズ対戦車ライフルよりも大して優れているわけではなく、爆発物の量が発射カップの直径によって制限されていたため改良できなかった。[6] 1941年2月にホームガードに配備され、1944年に部隊が解散するまで使用された。[7]
1942年のイギリスのマニュアルでは、現場での経験を反映して、手榴弾の有効射程距離は50～70ヤード（45～65メートル）であり、敵戦車が通過した後にその背面装甲に対して使用するのが最も効果的であると述べられていた。[8]
注記
- ^ 「EY」という用語の由来については諸説あるが、「Emergency」（緊急時のみ使用）の短縮形という説や、カップディスチャージャーの発明者であるエドウィン・ユールの頭文字という説もある。[4]
参考文献
- ^ ab Walters, William (2008年12月). 「成形爆薬の簡潔な歴史」(PDF)。陸軍研究所、アバディーン試験場、メリーランド州。2020年11月24日時点のオリジナルよりアーカイブ(PDF) 。 2020年8月2日閲覧。
- ^ RF Eather、BSc および N Griffithe、OBE MSc -成形爆薬の開発に関する歴史的側面- 国防省、王立兵器研究開発施設 - 1984 - 6 ページ - AD-A144 098
- ^ ホッグ、イアン V. (1977) 『第二次世界大戦の歩兵兵器百科事典』 アームズ＆アーマー・プレスISBN 0-85368-281-X
- ^ クラーク 2011、193 ページ
- ^ Clarke, Dale M (2011年9月19日). 「Arming the British Home Guard, 1940-1944 (pp. 177-179)」. cranfield.ac.uk . クランフィールド大学. hdl :1826/6164 . 2020年8月7日閲覧。
- ^ ポスタン、マイケル・モワシー、ヘイ、デニス、スコット、ジョン・ディック（1964年）。兵器の設計と開発：政府と産業組織の研究。ロンドン：HMステーショナリーオフィス。p.268。ISBN 978-0-11-630089-8。
- ^ クラーク、デール（2016年）。『イギリスの最終防衛：1940年から1944年にかけてのホームガードの武装』ストラウド、グロスターシャー：歴史出版社。66ページ。ISBN 978-0750967310。
- ^ ブル、スティーブン（2005年）。第二次世界大戦の歩兵戦術：中隊と大隊。オスプレイ出版。31ページ。ISBN 978-1841766638。
外部リンク
- ホームガード ポケットマニュアル、A. サウスワース大尉 (MBE) 著、p49-50: No. 68 AT グレネードの説明、使用法、および図。
