ニューポートシティ歩道橋

ニューポートシティ歩道橋
東岸から見たニューポートシティ歩道橋
座標	北緯51°35′13″ 西経2°59′25″ / 北緯51.5869° 西経2.9902° / 51.5869; -2.9902
運ぶ	自転車と歩行者
十字架	ウスク川
ロケール	ニューポート
正式名称	ニューポートシティ歩道橋
管理人	ニューポート市議会
特徴
デザイン	斜張橋
幅	デッキ 16 フィート (4.9 m) 最大 49 フィート (15 m)
クリアランス以下	13+ 満潮時1⁄2フィート（ 4.1メートル）
歴史
オープン	2006年9月12日
位置

ニューポートシティ歩道橋^[1]は、南ウェールズのニューポート市にあるウスク川に架かる歩行者/自転車専用の橋である。

この橋は、ロドニー パレードスタジアム付近の川の東岸と西岸のユニバーシティ プラザを結びます。これは、ニューポート アンリミテッドの都市再生計画における最初の大規模な公共プロジェクトでした。

このプロジェクトは、英国建設鉄骨協会賞、ウェールズ土木技術者協会の 2007 年ジョージ ギビー賞、ウェールズの再開発に対する王立公認測量士協会賞、そして 2007 年の最優秀再開発プロジェクトとしてウェールズ ビジネス インサイダーから高く評価されました。

橋には2本のAフレームマストがあり、西岸から橋を支えています。マストは共通の基礎の上に設置され、地上レベルで2本の4本の支柱で固定されています。+直径3 ⁄ 4インチ (120 mm) のケーブルがマストの先端に接続されています。前方のマストは 262 フィート (80 m)、後方のマストは 226 フィート (69 m) の長さです。マストが配置されている角度により、橋は地上 229 フィート (70 m) の高さにあります。デッキの幅は 16 フィート (4.9 m)、高さは13+満潮時には水面から1 ⁄ 2 フィート (4.1 m) の高さになります。橋の有効スパンは 476 フィート (145 m) です。

• 請負業者:アルフレッド・マカルパイン^[2]
• 建築家：グリムショー^[2]
• 構造エンジニア：アトキンス^[2]
• 鉄鋼メーカー：ロウコードエンジニアリング^[2]

•

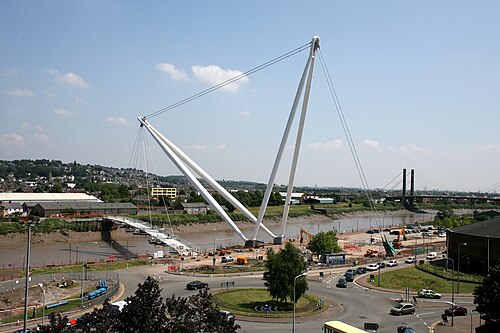

  建設中の橋
•

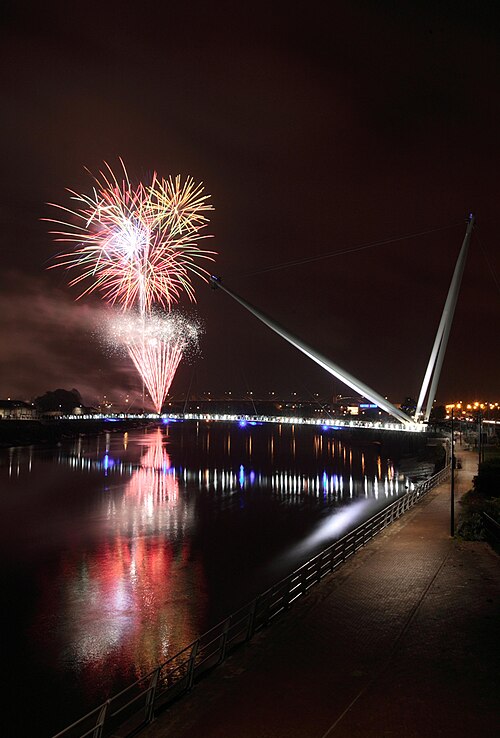

  ウスク歩道橋開通
•

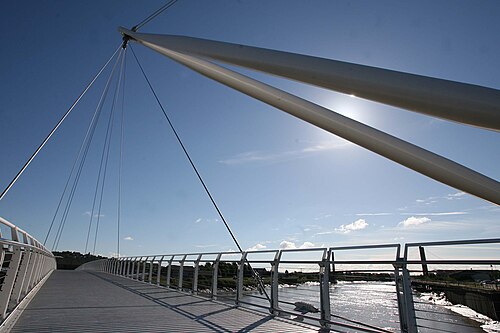

  ウスク歩道橋のマスト

印象的なクレーン構造物は、この場所がかつて貿易埠頭として使用されていたことを意図的かつ象徴的に反映したものとして設計されましたが、現代的なひねりが加えられています。主要な構造物を西岸に意図的に配置したことにより、建設作業の大部分は東岸の家屋から離れた場所で行われ、地元の川の生態系への影響も回避されました。

橋の基礎は35本の+長さが異なる直径1 ⁄ 2インチ (900 mm) の CFA (連続飛行オーガー) 杭。橋の構造は、地中に 98 フィート (30 m) 掘削された 5 つの地上アンカーで吊り下げられています。

橋の基礎には 約 600 m ^{3 (780 立方ヤード) のコンクリートが使用されました。}

マストは鋼板から作られ、それを「缶」状に丸めて作られます。その後、これらを溶接してマストのチューブを作ります。

フロントマストの直径は 2.5 メートル (8.2 フィート) で、9 つのセクションに分かれて現場に運ばれました。重量は約 275ロングトン(279  t ) です。

後部マストの直径は 1.75 メートル (5.7 フィート) で、7 つのセクションに分かれて現場に運ばれました。重量は約 177 ロングトン (180 t) です。

橋のデッキは5つのセクションで構成されています。

デッキユニ​​ットは順番に設置され、溶接されて組み立てられました。デッキユニ​​ットの詳細は以下のとおりです。

• デッキ1と5
  • 長さ79フィート（24メートル）
  • 幅16フィート（4.9メートル）
  • 重量 19 ロングトン (19 t)
• デッキ2と4
  • 長さ85フィート（26メートル）
  • 幅31.2フィート（9.5メートル）（アウトリガー部分）
  • 重量 25 ロングトン (25 t)
• デッキ3
  • 長さ118フィート（36メートル）
  • 幅49フィート（15メートル）（アウトリガー部分）
  • 重量 55 ロングトン (56 t)

橋を支えるために半マイル (800 m) のケーブルが使用されており、ケーブルの直径は 2 インチから 4¾ インチ (50 mm から 120 mm) までさまざまで、製造元はドンカスターのBridon Ropesです。

橋のメインマストは、2006年5月1日からの週に、英国最大のクレーンを使用して建設されました。^{[3] 2006年9月12日（}ニューポートトランスポーター橋 の100周年でもある）に正式に開通し、市内でウスク川を渡る9番目の橋となりました。

• 最大マスト高さ: 229 フィート (70 メートル)。
• マスト重量: 836 ロングトン (849 t)。
• 手すりは、約2マイル（3キロメートル）のステンレス鋼線で作られています。
• 橋のデッキには 178 個の照明 (両側に 89 個ずつ) が取り付けられており、歩道を照らします。
• マスト、マストベース、バックアンカーはすべて 36 個の投光器とアップライトによって照らされます。

2010年8月30日、市の「ビッグスプラッシュ」フェスティバルの一環として、トゥールーズ出身の45歳のフランス人サーカススター、オリヴィエ・ルスタンが、ニューポートシティ歩道橋の一番上のケーブルに沿って、ヨーロッパ史上最も高いワイヤーウォークを披露した。^[4]
