ナショナルパイプねじ

アメリカ国家規格管用ねじ規格（略して国家管用ねじ規格とも呼ばれる）は、ねじ付き管および管継手に使用されるねじ山に関する米国の国家技術規格である。剛性、耐圧密封、またはその両方を含むさまざまな目的のために、テーパーねじとストレートねじの両方のシリーズが含まれる。 ^{[1]タイプは、} NPT、NPS、NPTF、またはNPSCのように、正式名称と略語で命名されている。

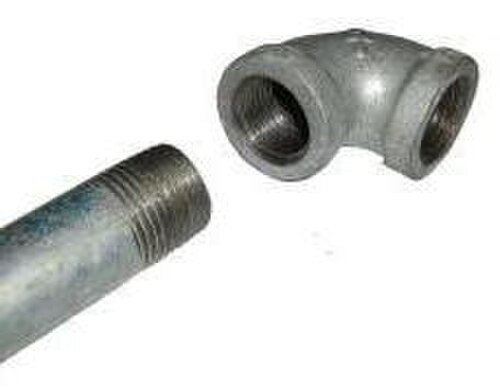

MIPはオス鉄管の略称であり、FIPはメス鉄管の略称である。^[2]

北米以外では、いくつかの米国のパイプねじサイズが広く使用されているほか、多くの英国規格パイプねじやISO 7–1、7–2、228–1、228-2 ねじも使用されています。

それぞれのタイプには略語と正式名称が付けられており、以下の通りです。^[3]

ねじ付きパイプは、液体、ガス、蒸気、油圧流体を輸送するパイプに効果的なシールを提供できます。これらのねじは現在、鋼鉄や真鍮以外の材料、たとえばPTFE、PVC、ナイロン、青銅、鋳鉄にも使用されています。

NPTねじのテーパーにより、ねじの側面が互いに圧縮されるため、トルクがかかったときにシールを形成できます。これは、ねじが単に部品を一緒に保持し、シールを提供しない平行/ストレートねじ継手または圧縮継手とは対照的です。さまざまな種類のパイプねじは、特定のアプリケーションの要求に応じて、ねじシーラントの有無にかかわらず使用できるように設計されています^[1]。使用されるシーラントは、通常、ねじシールテープ、ねじシーラント、またはねじシールペーストパイプドープ（配管用パテに似た成分の場合があります）です。

ねじ本体はテーパー状 (0.75 インチ/フィートまたは 62.5 mm/m) になっているため、大きい直径が小さい直径に圧縮され続け、最終的にシールが形成されます (テーパーのため、ねじ山の頂点と底の間に隙間は残りません)。つまり、NPT 継手はバリのない状態に保ち、潤滑ペーストやねじシール テープなどの潤滑剤を使用して潤滑する必要があります。テープを使用すると、ねじの腐食も抑えられます。腐食があると、将来的に分解することがほぼ不可能になります。

よく使われるサイズは1 ⁄ 8、1 ⁄ 4、3 ⁄ 8、1 ⁄ 2、3 ⁄ 4、1、1です。​​​​+1 ⁄ 4、1​​+1 ⁄ 2、2、2​​+1 ⁄ 2、3、3​​+米国のほとんどの供給業者は、パイプと継手として1 ⁄ 2、4、5、および 6 インチを使用しています。1 ⁄ 8インチより小さいサイズは 圧縮空気用に使用されることもありますが、6 インチより大きいサイズは他の方法で接合されることが多いです。

NPTはANSI / ASME規格B1.20.1で定義されています。^[4]

すべての NPT ねじのテーパー率は、長さ 16 インチで直径 1 インチ ( 1 フィートあたり3 ⁄ 4インチ、または 1 メートルあたり 62.5 ミリメートル) であり、ねじの距離に対する (パイプねじの) 直径の変化によって測定されます。半角 (テーパー面とパイプの軸の間) は、arctan ( 1 ⁄ 32 ) ≈ 1.7899° ≈ 1° 47′ です。

公称パイプサイズ(NPS と略されることが多いが、ストレートねじ形状規格の略称 NPS と混同しないように注意)の規格は、スケジュール 40シリーズのサイズの内径と大まかに関連しています。スケジュール パイプのパイプ壁の厚さのため、NPT ねじの実際の直径は公称パイプサイズの直径よりも大きく、小さいサイズの場合はかなり大きくなります。スケジュール 40 とは異なるスケジュールの特定のサイズのパイプは、スケジュール 40 と同じ外径とねじプロファイルを維持しながら、壁の厚さが異なります。したがって、スケジュール パイプの特定のサイズの内径は公称パイプサイズとは異なりますが、特定の公称スケジュール サイズの外径はスケジュール間で同じです。

ナショナルパイプねじシリーズのねじ山角度はセラーズねじと同じ60°である。一方、テーパーねじ（耐圧ねじ）はシール性を考慮し、ねじ山の山頂と谷底の形状がセラーズねじとは異なる。例えば、NPTねじ山の山頂幅は0.038～0.062ピッチで、セラーズねじ山の0.125ピッチよりも鋭角である。 ^[4]

National Pipe Taper Fuel ( NPTF、別名Dryseal American National Standard Taper Pipe Thread、ASME B1.20.3 で定義) は、PTFEテープ (よく使われるブランド名「テフロン」で呼ばれる) や他のシーラント化合物を使用せずに、より漏れのないシールを提供するように設計されています。NPTF スレッドは、基本的な形状は同じですが、山と谷の高さが干渉嵌合用に調整されており、螺旋状の漏れ経路を排除します。

1864年、当時フランクリン協会の会長であったウィリアム・セラーズが、ナット、ボルト、ねじの規格を発表しました。この取り組みから、パイプねじを含む最初の米国規格ねじが生まれました。^[7]
