造幣局によるエラー

造幣局でコインが不正確に作られた場合、鋳造エラーが発生します。これには鋳造工程が完了するまでにコインに起こるあらゆることが含まれます。[ ^1]造幣局エラーコインは、鋳造設備の劣化、鋳造工程中の事故や故障、造幣局職員の介入によって発生することがあります。^[2] コインは製造中に検査され、エラーは通常発見されます。しかし、一部は不注意で流通してしまいます。現代の製造方法では多くのエラーが排除されており、自動カウンターはエラーコインの除去に効果的です。^{[3]後から発生する損傷（鋳造後の損傷）は、真の造幣局エラーに似ている場合があります。エラーコインは、希少性と状態によっては}収集家 にとって価値がある場合があります。一部のコイン収集家はエラーコインを専門としています。^[4]

エラーは、欠陥のあるプランシェット、欠陥のあるダイ、または打刻中のミスの結果である可能性があります。プランシェット、ダイ、打刻 (または PDS) の分類システムは、フィラデルフィア、デンバー、サンフランシスコの 3 大米国造幣局のミントマークと一致しています。エラーの中には複数の原因があるものもあり、すべてのエラーがカテゴリ内にきちんと収まるわけではありません。たとえば、ダイの割れ目にグリースが詰まっているために、コインからデザイン要素が欠落している場合があります。これはダイの問題ですが、エラーはコインを打刻したときに発生します。エラーの特定のカテゴリを識別するために使用されるラベルには、エラーの原因 (ダイの亀裂、回転したダイ、切り取られたプランシェット)、コインの外観 (波状の段差、跡、要素の欠落)、またはその他の要因 (ミュール、反芻、ブロッケージ) が記載されている場合があります。一部のエラーは複数の名前で知られています。たとえば、ダイの詰まりエラーは、デザイン要素欠落エラーや取り消し線とも呼ばれます。

中心から外れた打刻など、エラーの中にはユニークなものもあります。特定のダイのひび割れから生じるエラーなど、その他のエラーは、特徴的な詳細や特性を持つコインのグループである変種を形成します。ユニークであることは、必ずしもエラー コインの価値を高めるわけではありません。特定の中心から外れた打刻を持つコインと同じコインは他にはないかもしれませんが、さまざまな程度の中心から外れた打刻は、極めて珍しいものではありません。偶発的なエラー コインはおそらく最も数が多いですが、現代の鋳造ではまれであるため、コレクターにとって潜在的に価値のあるものとなっています。造幣局職員による意図的な介入は、通常、エラーを意図的に作り出そうとするものではなく、品質向上を目的とした措置が失敗したものです。

造幣局は長い金属片を購入し、それを打ち抜き機に通して、ブランクプランシェット（または単にプランシェット、ブランク）^[5]と呼ばれる円盤を打ち抜き、その上にコインを鋳造します。これによって最終的なコインのサイズと形状が決まります。

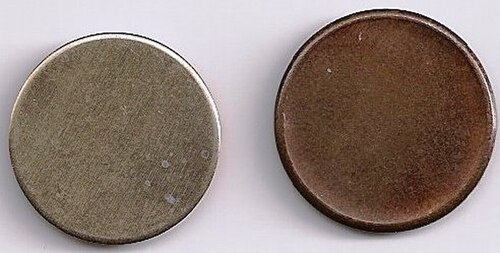

打ち抜かれたディスクは、最初は「タイプ 1」ブランク (またはプランシェット) と呼ばれます。アペンディング ミルで均一な丸い縁が追加された後、ディスクは「タイプ 2」ブランク (またはプランシェット) と呼ばれます。場合によっては、タイプ 1 およびタイプ 2 ブランクがそれ以上処理されず、造幣局から「逃げて」流通することもあります。タイプ 2 ブランクは、正しく準備されているものの、打たれずにリリースされるため、打刻エラーと見なされることもあります。

金属ストリップが打抜き機に送られるときに、送りミスが発生することがあります。パンチが金属の先端に重なり、まっすぐなクリップが作られることがあります。また、パンチがストリップの領域に当たり、それが前回の打撃で残った穴に重なり、湾曲したクリップが作られることもあります。^{[3]このような湾曲クリップコインでは、クリップの反対側の縁に、}ブレイクスリー効果と呼ばれる独特の歪みや細部の損失が見られることがよくあります。パンチが金属ストリップの不規則な後端に当たり、不規則なクリップが作られることもあります。

コインは、薄すぎるか厚すぎるプランシェットで鋳造されることがあります。このため、重量不足または重量過多のコインが製造されます。このエラーは、機器の設定が誤っているために金属ストリップが間違った厚さに巻かれてしまったり、10 セント硬貨用の金属ロールから切り出された米国の 25 セント硬貨プランシェットなど、別の硬貨の額面用の金属ストリップを使用したりすることが原因である可能性があります。

積層欠陥は、金属不純物または内部応力によって生じる板の欠陥です。積層欠陥により、変色、表面の凹凸、剥がれ、割れが発生します。

スプリットプランシェットコインエラーは、プランシェットストリップの準備中に、ガス、汚れ、グリースなどの不純物が金属ブランクの表面の下に閉じ込められ、弱点や積層欠陥が生じる場合に発生します。金属のこの弱い部分は、接着が不十分なため、剥がれたり、はがれたり、割れたりすることがあります。^[6]

^{スプリットプランシェットエラーは通常、米国のセントやニッケル、 [7]}、オーストラリアの50セント硬貨などの固体合金で作られたプランシェットに限定されます。^[6]スプリットプランシェットエラーは、クラッドコインやメッキコインにのみ影響する「分離エラー」と混同しないでください。分離エラーは結合エラーであり、合金エラーではありません。^[7]

スプリットは、コインが打たれる前でも打たれた後でも発生する可能性があります。それぞれのタイプを区別するために、打たれる前にスプリット、打たれた後にスプリットという用語が使用されています。「打たれる前にスプリット」は、コインの両面に模様が見られ、粗い縞模様から細かい縞模様までがあり、通常は打たれ方が弱いです。「打たれた後にスプリット」は、片面は通常の打たれ方ですが、もう片面はざらざらした模様のない表面になっています^[8]。また、重量は通常のプランシェットよりも常に軽くなります^{[9] 。}

現代の硬貨の多くは、クラッドと呼ばれる異なる金属の層で作られています。これらのクラッド層は、剥がれたり、折れ曲がったり、完全に分離したりすることがあります。

造幣局は、コインに現れる画像に似た隆起した画像を持つハブを使用して、鋼棒の端に凹んだ画像を刻印します。これらの棒は、板を打ってコインを作るための金型になります。ハブと金型のエラーは、金型の作成時、金型をプレス機に取り付けるとき、および使用中の金型の劣化によって発生する可能性があります。現代のコインでも、欠陥が肉眼では確認できないほど小さい場合は、ハブと金型のエラーが残っている場合があります。1955年の米国リンカーンセントのように、明らかな欠陥を生み出すにもかかわらず金型が使用されることもあります。

基本的な金型設定エラーは、金型が製作者の意図通りに設定されていない場合に発生します。たとえば、2013年4月にアイルランド中央銀行は、ジェームズ・ジョイスを記念して10ユーロ銀貨を発行しましたが、著作権とデザインに関する問題について財務省から少なくとも2回警告されていたにもかかわらず、彼の代表作「ユリシーズ」 ^[10]の有名な一節を誤って引用していました。^[11]

ミントマーク、日付、その他のデザイン要素の欠落は、ダイまたは打刻時のエラーの結果として発生します。ダイの作成時にデザイン要素が欠落している場合は、基本的なエラーです。ダイが傾いていて、プランシェットの正面を打っていないために発生するデザイン要素の欠落は、位置ずれダイと呼ばれます。グリースなどの異物が、打刻圧力によってプランシェットの金属が通常流れ込む空洞を塞ぐと、デザイン要素が欠落する場合があります。このエラーは、充填ダイまたはストライクスルーとも呼ばれます。これにはダイが関係しますが、通常は打刻エラーと考えられていますが、完全性のためにここに含めています。

二重ダイは、ダイがハブから追加のずれた刻印を受けるときに発生します。1942/1 米国マーキュリーダイムや 1918/7 米国バッファローニッケルなどの日付超過コインも二重ダイです。これらは両方とも CONECA によってクラス III 二重ダイとしてリストされています。^[4] クラス III は、ダイが異なる「デザイン」でハブされた (または異なる日付のハブ) ことを意味します。日付はハブに打ち抜かれたため、打ち直された日付ではありません。ダイの劣化も二重のように見える場合があります。

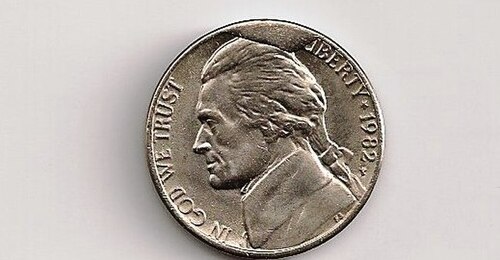

使用中に型が割れると、その後に鋳造されたコインの表面にギザギザの盛り上がった線が現れることがあります。米国の貨幣では、多くのモルガン ダラー硬貨にわずかな型割れが見られます。ひびの入った型、特に縁の近くにひびの入った型は、時々破損します。破損した破片は、所定の位置に留まるか、剥がれ落ちることがあります。型割れと残った型の破損を区別することは難しい場合があります。残った型の破損は、コインの表面の縁から縁まで横切っており、破損の片側の領域がもう片側よりもわずかに高くなっています。破損が剥がれた後に鋳造されたコインには、縁に沿って盛り上がった丸い、打たれていない領域があります。これらのコインは、収集家の間では「カド」と呼ばれています。場合によっては、型の中心部分が欠けることがあります。これらのいわゆる型欠けは、その後に鋳造されたコインでも盛り上がった丸い、打たれていない領域として現れます。

ダイクラッシュは、表側と裏側のダイが板を挟まずにぶつかって損傷したときに発生します。非常に大きな圧力がかかったため、一方のダイのイメージの一部がもう一方のダイに押し付けられることがあります。その後、衝突したダイが打った板には、歪んだイメージが刻まれます。よく知られている例としては、1955 年の「バッグス バニー」フランクリン ハーフ ドルがあります。このコインでは、裏側のワシの翼の一部が、突き出た歯のイメージをフランクリンに与えています。^[12]

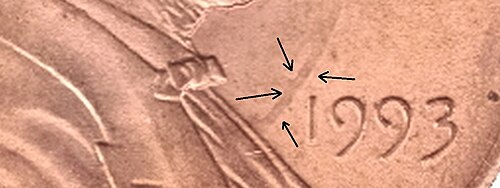

MAD 衝突 (「 m is a aligned dies 」の略) は、表側のダイと裏側のダイが互いに対してずれた状態でぶつかったときに発生します。その他のずれエラーについては、以下で説明します。

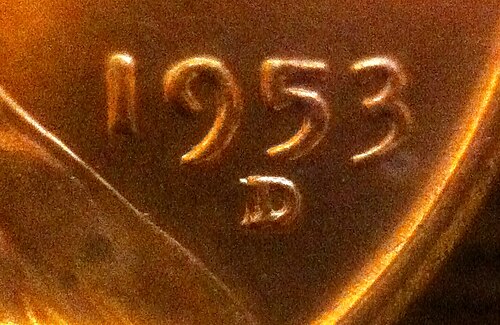

歴史的に、金型の外周近くにあるデザイン要素の一部は、中央と外周のデザイン要素を同時にプレスすることが技術的に困難であったため、パンチングによって追加されました。また、いくつかの金型は、異なる造幣局で使用できるように、ミントマークや日付なしで作られました。金型技術者は、文字や数字の鏡像が付いた小さな鋼棒であるパンチョンを配置し、ハンマーでパンチョンを叩いて画像を金型に押し込むことで、欠けている要素を追加しました。画像の強度が不十分な場合、技術者は2度目のパンチングを行います。パンチョンを叩く間に別の位置に置くと、画像が2倍になり、再パンチと呼ばれます。^[13]デュアルパンチは、2番目の場所でパンチングが繰り返されるときに発生します。技術者が間違った、または不正確なサイズの文字や数字のパンチョンを使用する場合もあります。小さなミントマークのよく知られた例は、1945-S「マイクロS」米国マーキュリーダイムで、造幣局はフィリピンのコイン用の古いパンチョンを使用しました。^[14]より珍しい例としては、1892-O「マイクロO」米国バーバーハーフドルがあり、これはクォーター用のミントマークパンチを短期間使用したために生じた可能性があります。^{[15] 1905-O米国}バーバーダイムでも同じエラーが発生しています。このミスの例は数多く知られています。現代の技術では、パンチングでデザイン要素を追加する必要がなくなりました。パンチングはデザインの不可欠な部分であり、ハブとダイの製造プロセスの各ステップに含まれているためです。^[16]

かつて、造幣局は金型を壊れるまで使用していた。年初に、造幣局は使用中の金型の古いものの上に新しい日付を刻印した。19世紀のコインの場合、オーバーデートを「エラー」と呼ぶことは難しい。これは、金型を意図的に再利用した結果である。オーバーミントマークは、金型をある造幣局から別の造幣局に移した後に、2つ目のミントマークが以前のミントマークの上に刻印された場合に発生する。よく知られた例は1900年のモルガン銀貨で、イーグルの下に「CC」が刻印された裏金型がカーソンシティ造幣局からニューオーリンズ造幣局に送られ、そこで「O」が刻印された。同様のケースが1938年に発生し、バッファローニッケルの裏金型がサンフランシスコ造幣局向けに作られたが、これはその年のみ、デンバー造幣局が「S」の上に「D」が刻印されたコインを製造したためである。

トレイルと呼ばれる線は、現代の高圧「シングルプレス」プロセスを使用して作られた型からコインに転写されます。このプロセスを使用して型に画像が刻印されると、押しのけられた金属がフィールドに移動し、型に目に見える線が残ります。型自体はトレイル型と呼ばれます。線が現れるコインは単にトレイルと呼ばれます。トレイルは、1959 年から 2008 年にかけて鋳造された 1 セント硬貨の裏面に見られるリンカーン記念堂の階段で最初に記録されました。トレイルにより、階段は波打っているように見えます。波状の階段という用語は、今でも記念堂の階段で見つかったトレイルを指すために使用されますが、トレイルという用語は、他の場所で見つかった線を指すのによく使用されます。

一緒に使用することを意図していない金型を使用して鋳造されたコインは、「ミュール」と呼ばれます。例としては、異なるコインの額面に合わせて設計された金型で鋳造されたコインや、鋳造年がどちらも記載されていない 2 つの金型で鋳造されたコインがあり、その結果、「日付のない」コインになります。

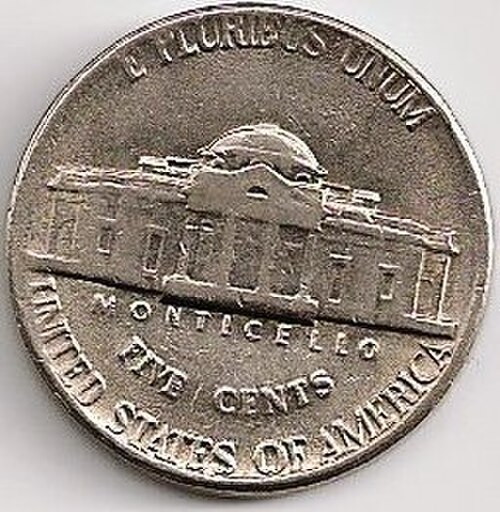

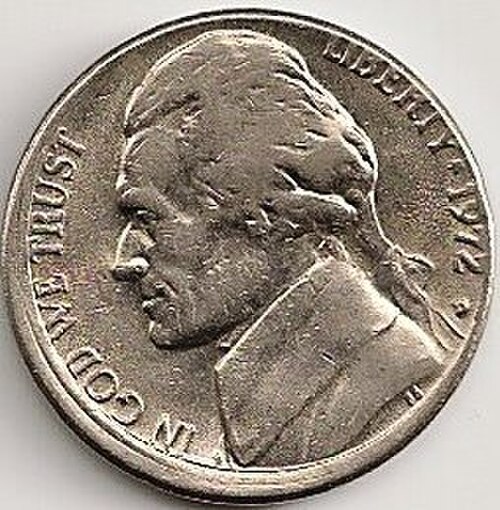

コインを正しく打つには、プレス機で型を適切に位置合わせする必要があります。型がオフセット、傾斜、または回転するとエラーが発生します。オフセット エラーは、ハンマー型がアンビル型の中央に配置されていない場合に発生し、通常、表面は中心からずれますが、裏面は中心に配置されます。傾斜エラーは、型の表面が平行でない場合、片方の端に沿ってコインが薄くなり、反対側の端にかかる圧力が不十分なために、反対側の端に沿ってデザイン要素が欠けることがあります。回転エラーは、裏面の画像が表面に対して直角になっているなど、表面と裏面の型の画像 が通常の位置から回転している場合に発生します。

打刻エラーは、板金を打つときに発生します。これは、金型や板金の欠陥ではなく、製造工程の欠陥です。貨幣収集家は、打刻エラーのあるコインを、完璧に打たれたコインよりも高く評価することがよくあります。完璧に打たれたコインはより一般的ですが、金型エラーのあるコインの方が通常は希少であるため、価値が高くなります。

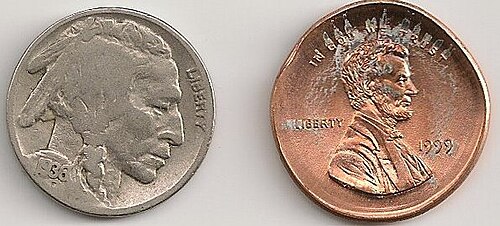

ブロードストライク エラーは、カラー ダイ(下部のダイを囲む円形のダイ) が故障したときに発生します。カラーは、ブランクの金属がダイの境界外に流れ出るのを防ぎます。ブロードストライクのある米国の硬貨のすべての額面には、平らな縁があります。

「ストライクスルー」コインは、打刻時にブランクとダイの間に別の物体が入ると作られます。その物体の輪郭がブランクの表面に押し付けられます。一般的な例としては、ホッチキス、金属の削りくず、その他のコインなどの硬い物体や、布やグリースなどの柔らかい物体があります。硬い物体は鋭い輪郭を残し、場合によってはブランクにくっついて「保持されたストライクスルー」と呼ばれるコインを作り出します。「ストライクスルー」されたコインには、コインの刻印が残り、ブロッケージと呼ばれます (以下で説明します)。「ストライクスルー」物体がブランクのプランシェである場合、結果は片面が打刻され、もう片面がブランクである片面コインになります (以下を参照)。「ストライクスルー」物体が別のコインで、そのコインがダイにくっついている場合 (もう一方のコインとは対照的)、くっついたコインは「ダイ キャップ」と呼ばれます (以下で説明します)。互いにくっついている 2 つのコインは「結合ペア」と呼ばれます。グリースなどの柔らかい物体は、金型の隙間を埋め、汚れたような弱い打刻を生み出す可能性がある。これらのエラーは、しばしば「欠落要素コイン」（上記で「充填金型」として説明）と呼ばれる。（このようなエラーの大きな例は、1922年にデンバー造幣局のみがリンカーンセントを打刻したときに発生した。造幣局が生産をスピードアップしようとした結果、金型に大量のグリースが過剰に塗布されたため、ミントマークが不明瞭になり、1922年のセントには刻印がないか、刻印が弱くなった。これらはコレクターに非常に人気がある。）^[17]

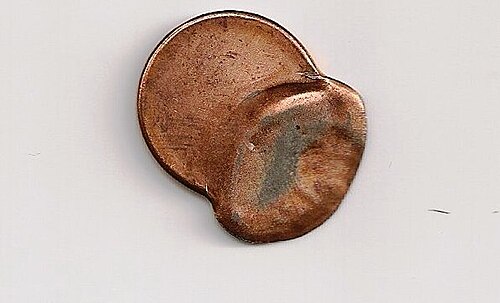

片面コインは、打刻時に 2 枚の板を重ねて作られます。これにより、表面の画像のみのコインと、裏面の画像のみのコインの 2 枚が作成されます。板をダイの中央に配置すると、各コインに 1 つの完全な画像が作成されますが、中心からずれている場合は、各面に部分的な画像が作成されます。添付の​​空白の裏面の画像では、コインの表面からリンカーンの横顔の影または輪郭が見えます。

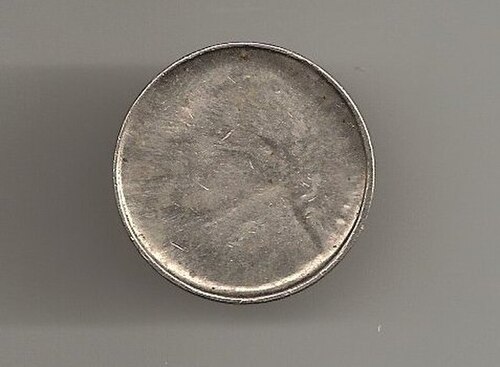

打たれたコインはサイコロの上に残り、その後に打たれたコインに徐々に消えていく痕跡（ブロッケージと呼ばれる）を残します。^{[18]その後の打刻により、コインが取り除かれない場合、コインは徐々に形を変え、最終的には}ボトルキャップに似たドーム型になります。

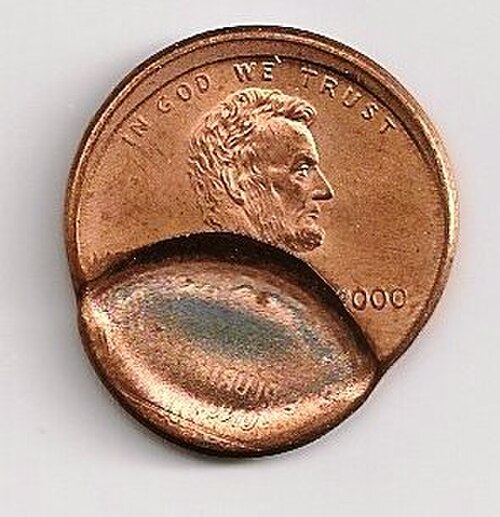

ブロッケージは、コインの鏡像がブランクに打たれたときに発生します。打たれたコインが排出されなかった後、打たれたコインとハンマー ダイの間に新しいブランクが挿入されます。ハンマー ダイは 2 番目のブランクを打って、そのイメージを片側に残しながら、ブランクを先に挟んだコインに押し付け、そのイメージを反対側に沈めます。ほとんどのブロッケージは中心からずれていますが、完全に重なり合うブロッケージが最も望ましいです。

エッジ ストライクには 2 つの種類があります。スタンディング エッジ ストライクは、ブランクが「跳ね返って」、叩かれたときにエッジが立つ場合に発生します。打撃圧力により、ダイが打撃する場所にエッジのくぼみができ、ブランクが曲がることがあります。繰り返し打撃すると、平らに折りたたまれたコインができます。チェーン エッジ ストライクは、2 つのブランクがダイの間のスペースに同時に送り込まれた場合に発生します。ブランクは打撃時に膨張し、一緒に押されて、それぞれに 1 つのくぼんだエッジが残ります。チェーン エッジ ストライクされた 2 つのコインは、マッチド ペアと呼ばれます。

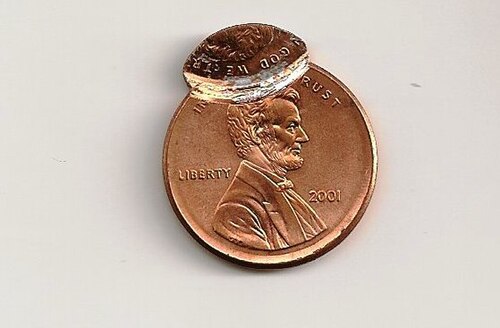

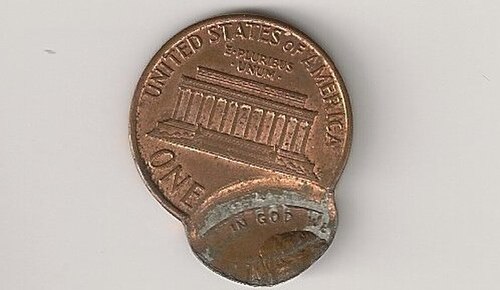

多重打撃は二重露光とも呼ばれ、コインが中心から外れて再度打撃された結果、追加の画像を持つ場合に発生します。その結果は、「二重のサイコロ」と間違われることがあります。場合によっては、打撃の間にコインが裏返され、2 番目の画像がコインの反対側の画像になることがあります。

オフセンターコインは、コインを一度打ったときに作られるが、中心からずれている。ブロードストライクとは異なり、パンチはコインの中心ではなく端にある。このため、コインは円形ではない。その結果、コインは奇妙な外観になり、さまざまな量の空白のプランシェットスペースが見える。コインは中心からどれだけ離れて打たれたかによって価値が変わる可能性があるが、日付が完全に刻まれたコインは、日付のないコインや数字が欠けているコインよりも好まれる。^[19]

ダブルデノミネーションコインとは、異なる額面の型の間で 2 回鋳造されたコインのことです。たとえば、1 回は 5 セントの型の間で、もう 1 回は 25 セントの型の間で鋳造されたコインです。この用語は、間違ったプランシェットで鋳造されたコインを指す場合もあります (下記参照)。

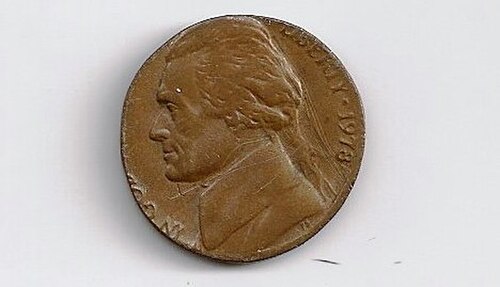

ある額面のコインのプランシェットが、別の額面の型を備えたコイン刻印プレス機に投入されることがあります。その結果、異なるサイズのコイン用に意図されたデザインが刻印されたコインができあがります。その結果生じたエラーはコレクターに高く評価されていますが、通常は製造工程で発見され、破棄されます。このようなエラーは「二重額面」コインと呼ばれることもありますが、この用語は、異なる額面の型で 2 度目に刻印されたコインを指す場合にも使用されます。

例としては、10 セント硬貨の板に打たれたセント硬貨、 5 セント硬貨の板に打たれたニッケル硬貨、または10 セント硬貨の板に打たれたクォーター硬貨などがあります。このタイプのエラーは、はるかにまれなミュール硬貨と混同しないでください。ミュール硬貨は、表面がニッケル硬貨で裏面が 10 セント硬貨など、一緒に使用されることを意図していない型の間で打たれたコインです。

コインの組成が変わったときにも、間違ったプランシェットのエラーが発生する場合があります。このような状況は通常、造幣局が新しい鋳造年度にコインの合金またはメッキを変更することを決定したが、前年のプランシェット (つまり以前の組成のプランシェット) がまだいくつか鋳造されていない場合に発生します。古いプランシェットが鋳造を待っていて取り除かれていない間に、金型が新年に合わせて変更されると、古い組成を使用したコインは新年の日付で鋳造されます。このようなコインは希少であり、1943 年の銅製セントや 1944 年の鋼製セントのように、収集家の間で高く評価されることがよくあります。

外国のプランシェットに鋳造された額面の誤りは、はるかにまれです。これは、17、18、19 世紀の米国 (およびそれ以前の米国植民地) の硬貨で時折発生しました。20 世紀には、外国のプランシェットに誤りが見つかることは少なくなっていますが、米国造幣局が外国政府から硬貨の製造を委託された場合は依然として誤りが発生し、高い価値を持つことがあります。最近の封入物とオークションでの売却により、1995 年と 1996 年に鋳造された外国のプランシェットの例が見つかりました。1996 年のリンカーン セントは、シンガポール向けの在庫で数個鋳造されました。外国のプランシェットに鋳造された 1997-D、1998、2000 年のリンカーン セントがありますが、PCGS または NGC では、鋳造が意図された国が特定されていません。 2010年8月にヘリテージオークションで5462.50ドルで落札された誤ったプランシェットエラーは、1960年のペルー5センターボの上に鋳造された日付不明の米国のニッケル貨幣である。^[20]

ブランクは、平らになったり広がったりしないように、打たれるときにカラーで囲まれます。エッジ エラーとリム エラーは、カラーの位置がずれているか劣化している場合に発生します。ワイヤー リムは、カラーと金型のエッジの間で過度の圧力が金属を押し出し、非常に高い薄いリムを生成する場合に発生します。部分的なカラーは、位置がずれたカラーによってコインの周囲に線が残り、エッジを見るとそれが見える場合に発生します。部分的なカラーは、リード エッジ コインが関係する場合、線がレールに似ており、リードが枕木に似ているため、レール リムと呼ばれることがあります。

同時に、または1つまたは複数の金型で連続して打たれた2枚以上のコインのコレクション。これらのコインは、結果として生じたエラーも含めて互いに関連しており、セットとして組み合わされています。^[21]ブロッケージ、インデント、チェーンエッジストライク、キャップ付きダイスストライクにはすべて対応するコインがありますが、一緒に見つかることはめったにありません。セットのコイン1枚が品質管理中に造幣局のスタッフによって発見され、取り除かれるか、コインが異なるロットに分けられ、別々に流通することもあります。

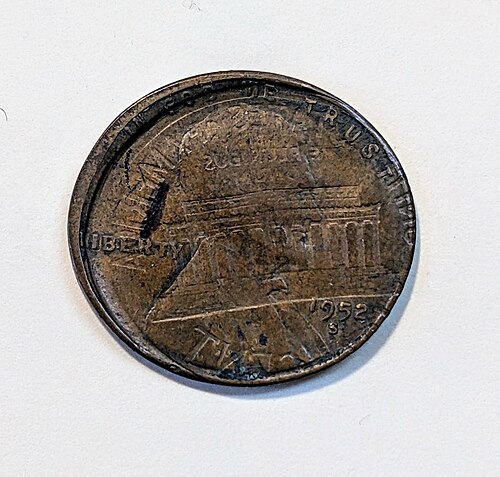

本物のエラーコインは、鋳造後に損傷を受けたコインと混同されることが多い。このようなコインは、最終鋳造後に、偶然または故意に損傷（えぐり、削り、エッチング、切断、平ら化）を受ける。鋳造工程後に、例えばその後の自動処理で損傷が発生した場合でも、鋳造後の損傷とみなされる。流通中のコインには、腐食、引っかき傷、曲がり、へこみなどが発生する可能性があり、鋳造エラーに似ていることがある。^[1]

他のコインと同様に、エラーの価値は希少性と状態に一部基づいています。一般的に、低額面のエラーは高額面のエラーよりも安価ですが、これは単にそのようなコインがより多く鋳造され、エラーが発生する可能性があるためです。製造と検査の改善により、現代のエラーはより稀であり、これが価値に影響を与えています。^[3] 切り取られたプランシェット、エッジのストライク、異物のストライクスルーなどの一部のタイプのエラーは偽造できます。エラーの多くは、その比較的低い価値とグレーディングの相対的なコストのため、グレーディングされずに販売されています。さらに、エラーはグレーディングサービスによって記録されないことがよくあります。日付超過、ミュール、ブロッケージ、二重額面、間違ったプランシェットに打たれたエラーは、多くの場合価値があります。ただし、古代、中世、および高額コインのエラーは、コインの貨幣価値に悪影響を及ぼす可能性があります。

• 1966年「ウェイビー2」20セント
• 1979年「ダブルバー」50セント
• 1980年「ダブルバー」50セント
• 1981年「3-1/2クロー」 20セント
• 1994年「ワイドデート」50セント
• 2000年「刻印旗」ミレニアム50セント
• 2000 1ドル/10セント ミュール
• 2001 回転ダイス連邦百年祭$1
• 2004年「ポインティA」ラージヘッド 20セント

• 1918/7バッファロー ニッケル
• 1918/7-Sスタンディングリバティクォーター
• 1937-D 3本足バッファローニッケル
• 1942/1マーキュリーダイム
• 1942/1-D マーキュリーダイム
• 1943年銅貨
• 1944年製スチールセント
• 1955年ダブルダイ表面セント
• 1958年ハンサムミュール フランクリンハーフドル
• 1970-S ダブルダイ表面セント、小または大の日付付き
• 1972年ダブルダイ表面セント
• 1982 Pダイムなし
• 1983年ダブルダイリバースセント
• 1984年ダブルイヤーセント
• 1995年ダブルダイ表面セント
• 2004-Dウィスコンシン エクストラリーフクォーター
• 2007年大統領ドルの縁の文字が欠落

• 1983年「ニューペンス」2ペンス
• 2005年「ペメンバー」2ポンド
• 2008 年日付なし20 ペンスミュール。 表面は1982 年から 2008 年のデザイン、裏面は 2008 年から現在のデザインを使用していますが、どちらにも日付はありません。
• 2011年「水泳」50ペンス
• 銀2ペンス、通常は10ペンス硬貨に使用される白銅板で偶然作られた2ペンス硬貨

• 1983年「ピテコバガ」50センタボ
• 1983年「ピグメア」10センタボ

• コイン収集
• 鋳造（造幣）
• ダイ欠陥
• 金型劣化の倍増
• 2倍のサイコロ
• 波打つステップ
• スターノート、製造工程で誤って印刷された紙幣を置き換えるために印刷された米ドル紙幣
• 米国のエラーコイン

• コレクターズコーナー
• ウェブ
• 翻訳元:
• コネカ
• Error-Ref.com –
