MGM-134 ミゼットマン

MGM-134A ミゼットマン
MGM-134A ミゼットマン

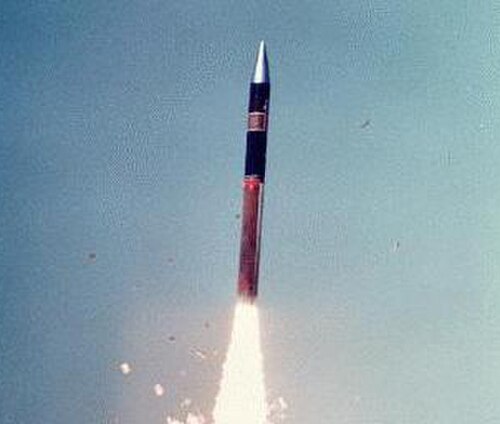

	ミジェットマンの試験発射
タイプ	大陸間弾道ミサイル
原産地	アメリカ合衆国
サービス履歴
使用中	プロトタイプのみ（1991年）
使用者	アメリカ合衆国
生産履歴
デザイナー	マーティン・マリエッタ
仕様
質量	13,600 kg (30,000 ポンド)
長さ	14メートル（46フィート）
直径	1.17 m (3 フィート 10 インチ)
爆発収量	W87-1 : 475kt (1,990TJ); W61 : 340kt（1,400TJ）;
エンジン	固体燃料ロケット
推進剤	固体燃料
運用; 範囲	7,000マイル（11,300 km）
ガイダンス; システム	慣性、GPS
正確さ	90 m (300 フィート) CEP
発射; 台	ハードモバイルランチャー（HML）
輸送	ハードモバイルランチャー（HML）

MGM -134A ミゼットマンは小型大陸間弾道ミサイルとも呼ばれ、^[2]アメリカ空軍が開発した大陸間弾道ミサイルである。このシステムは移動可能で、素早く設置できるため、敵のミサイル発射を知ると新しい発射地点に移動することができる。この兵器を攻撃するために、敵は複数の弾頭でその最後の既知の位置の周囲を覆い尽くさなければならないが、これは限られた利益のために戦力の大部分を費やすことになり、すべてのミサイルが破壊される保証はない。このようなシナリオでは、米国は反撃を成功させるのに十分な戦力を保持し、それによって抑止力を維持するだろう。

概要

ミゼットマンは、1980年代半ばに米国空軍が道路車両に搭載できる小型のICBMを要望したことから生まれた。固定サイロは本質的に攻撃に対して脆弱であり、潜水艦発射弾道ミサイルの精度が向上するにつれて、ソ連が海岸沖から大量のミサイルを発射し、米国のICBM戦力のほとんどを使用前に破壊する（先制攻撃）という脅威が高まっていた。敵軍の標的になりにくく、先制攻撃の試みに耐える移動式ミサイルを製造すれば、空軍はこの可能性を減らし、抑止力を維持できる（第2撃）ことを期待した。これはまた、ソ連のSS-24（鉄道移動式）およびSS-25 （道路移動式）ICBM開発への対抗策でもあった。

小型大陸間弾道ミサイルのシステム定義研究は、1984年にカリフォルニア州ノートン空軍基地の空軍プログラムオフィスの下で開始され、 TRWがシステムエンジニアリングと技術支援を提供した。1986年末までにマーティン・マリエッタ、チオコール、ハーキュリーズ、エアロジェット、ボーイング、ゼネラル・エレクトリック、ロックウェル、ロジコンと契約が締結され、MGM-134A ミジェットマンの本格的な開発を進める許可が与えられた。最初のプロトタイプミサイルは1989年に打ち上げられたが、コースを外れて約70秒後に太平洋上で破壊された。^[2]最初のテスト飛行は1991年4月18日に成功した。^[3]

デザイン

XMGM-134A は設計上、3 段式の固体燃料ミサイルでした。LGM -118 ピースキーパーと同様に、コールドローンチシステムを採用しており、ガス圧を利用して発射容器からミサイルを発射します。ロケットは、ミサイルが発射装置から外れたときにのみ点火します。

ミゼットマンの射程距離は約11,000キロメートル（6,800マイル）であった。このミサイル用に開発された弾頭は2つあり、マーク21再突入体に搭載された威力475kt（1,990TJ）のW87-1弾頭と、威力340kt（1,400TJ）のW61地中貫通弾頭であった。 ^[4]^[5]

運搬車両: ハードモバイルランチャー

ミゼットマンは、 8輪駆動のハードモバイルランチャー（HML）車両で運ばれることになっていた。これらの車両のほとんどは通常基地に留まり、核戦争が起こる可能性が高いと判断された国際危機の時にのみ配備される。ハードモバイルランチャーは耐放射線性を備え、核爆発に対するさらなる防御のためにHMLを地面に掘り込むためのトレーラー搭載型プラウを備えていた。^[6]

キャンセル

1990 年代の冷戦終結に伴い、米国は新しい核兵器の開発を縮小しました。そのため、ミジェットマン計画は 1992 年 1 月に中止されました。軽量のグラファイト巻き固体ロケットモーター技術の遺産は、デルタロケットで使用されるGEMサイドブースターや、空中発射ロケットペガサスのオリオン段に引き継がれました。

このミサイルのソ連版は RSS-40 Kuryer であり、テストは行われたものの 1991 年 10 月に中止されました。これは、よりコスト効率の高いTopol M道路移動式 ICBM の役割を果たすことができたはずです。
