マキシコード

MaxiCodeは、もともと1992年にユナイテッド・パーセル・サービス（UPS）によって作成されたパブリックドメインの機械可読シンボルシステムです。 ^[1]荷物の追跡と管理に適しており、アステカコードやQRコードに似ていますが、正方形のグリッドではなく六角形のグリッドに配置されたドットを使用します。MaxiCodeはISO / IEC 16023で標準化されています。^[2]

MaxiCode シンボル (内部的には「バーズ アイ」、「ターゲット」、「デンス コード」、または「UPS コード」と呼ばれます) は、1 インチの正方形で、中央にブルズ アイがあり、その周囲を六角形のドットのパターンが囲んでいます。このシンボルには約 93 文字の情報が保存でき、最大 8 個の MaxiCode シンボルを連結してより多くのデータを伝達できます。中央の対称的なブルズ アイは、方向に関係なくシンボルを自動的に見つけるのに役立ち、高速で移動するパッケージでも MaxiCode シンボルをスキャンできます。

モード 2 および 3 を使用する MaxiCode シンボルには、パッケージに関する重要な情報を含む構造化キャリア メッセージが含まれます。この情報は強力なリード ソロモン エラー訂正コードで保護されているため、シンボルの一部が破損していても読み取ることができます。これらのフィールドには次のものが含まれます。

1. 使用中のモードを示す 4 ビットの表示。現在はモード 2 またはモード 3 のいずれかです。
2. 国内または国際郵便番号。MaxiCode は、数字の郵便番号 (例: ZIP コード) と英数字の郵便番号の両方をサポートしています。
3. ISO 3166に従ってエンコードされた3桁の国コード
4. キャリアによって割り当てられた3桁のサービスクラスコード

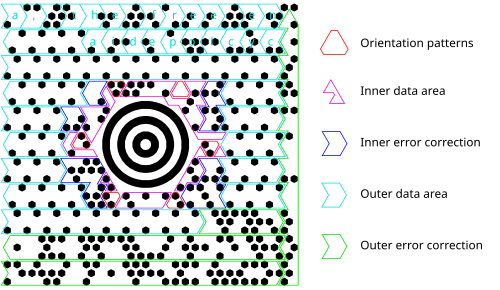

メッセージの構造化された部分は、シンボルの内部領域、的のパターンの近くに格納されます。(構造化された部分を含まないモードでは、内部領域にはメッセージの先頭のみが保存されます。)

モードに関係なく、MaxiCode シンボルにはさまざまな量のアプリケーション固有の情報がエンコードされます。この追加データの形式は厳密に定義されておらず、その他の情報には次のようなものが含まれます。

• 注文番号
• 顧客リファレンス
• 請求書番号
• 追跡番号
• 発信元キャリアのインジケーター

• モード 0 – モード 2 および 3 に取って代わられた廃止モードです。(古いプリンターでは、ファームウェアが古い場合、モード 0 が生成されます。モード 0 の MaxiCode は、右上隅にある 2 つの水平六角形を調べることで視覚的に判別できます。モードが 0 の場合、それらは白になります。他のすべてのモードでは、それらは黒になります。)
• モード 1 – モード 4 に置き換えられた古いモードです。
• モード 2 – 数値の郵便番号を含む構造化されたキャリア メッセージを含むフォーマットされたデータ。(主に米国国内の宛先に使用されます。)
• モード 3 – 英数字の郵便番号を含む構造化されたキャリア メッセージを含むフォーマットされたデータ。(主な用途は国際宛先です。)
• モード 4 – 標準エラー訂正機能を備えたフォーマットされていないデータ。
• モード 5 – 拡張エラー訂正機能を備えたフォーマットされていないデータ。
• モード 6 – ハードウェア デバイスのプログラミングに使用されます。

UPS ラベルはモード 2 またはモード 3 MaxiCodes を使用します。

• 公式MaxiCode技術仕様のソース
• MaxiCodeに関する情報は、米国特許US patent 4,874,936、US patent 4,896,029、およびUS patent 4,998,010で入手できます。
