無線アンテナでは、メインローブまたはメインビームは、最も高い電力を含む、または最大の電界強度を示す放射パターンの領域です 。

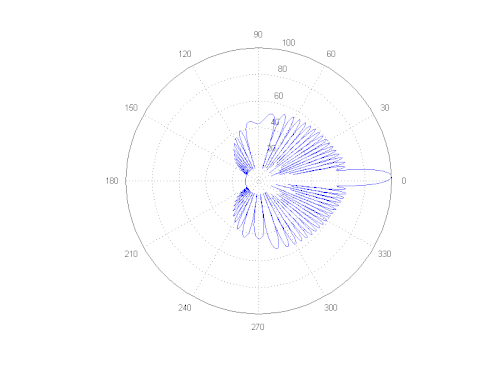

ほとんどのアンテナの放射パターンは、さまざまな方向に「ローブ」のパターンを示します。ここで放射される信号の強度は局所的に最大になり、その間を「ヌル」で区切られ、ヌルで放射はゼロになります。1つの方向に電波を放射することを目的とする指向性アンテナでは、その方向のローブは他のローブよりも電界強度が高くなるように設計されているため、放射パターンのグラフでは最も大きく表示されます。これがメイン ローブです。その他のローブは「サイドローブ」と呼ばれ、通常は望ましくない方向への不要な放射を表します。メイン ローブの反対方向にあるサイドローブは「バックローブ」と呼ばれます。
上で言及した放射パターンは通常、アンテナの周りの方位角の関数としてプロットされる水平放射パターンですが、垂直放射パターンにもメインローブがある場合があります。アンテナのビーム幅はメインローブの幅であり、通常は半電力ビーム幅(HPBW) で指定されます。これは、ローブの側で電力が最大値の 半分 (-3 dB )に低下する点の間の角度です。
メインローブとサイドローブの概念は音響学や光学にも適用され、望遠鏡のような光学システムや、マイクやスピーカーのような音響変換器の放射パターンを説明するために使用されます。
