MOSテクノロジー6510

MOSテクノロジー6510

一般情報
共通メーカー	MOSテクノロジー、ロックウェル、シナーテック
パフォーマンス
最大CPU クロックレート	0.985MHz～1.023MHz
データ幅	8
アドレス幅	16
アーキテクチャと分類
命令セット	MOS6502 試験概要
物理的仕様

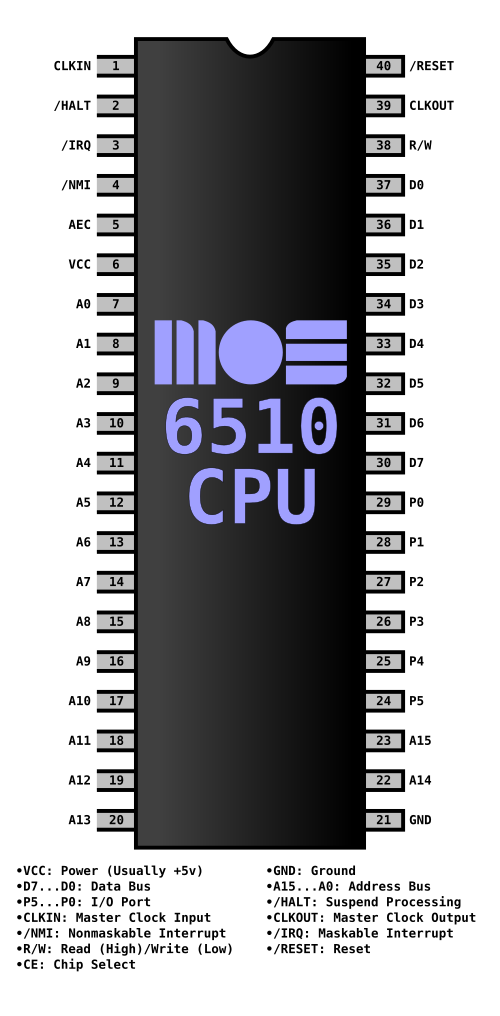

パッケージ	40ピンDIP
製品、モデル、バリエーション
変異体	MOS 8500、7501/8501、8502、6510T
歴史
前任者	MOS6502 試験概要
後継	MOS8502 試験概要

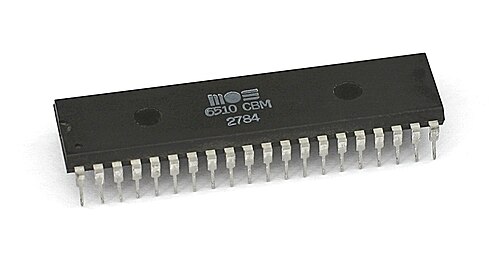

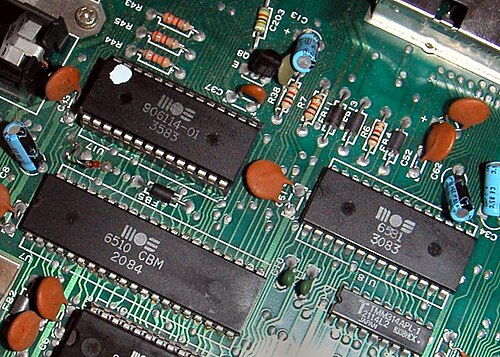

MOS Technology 6510 は、MOS Technologyが設計した8 ビット マイクロプロセッサです。これは、非常に成功した6502の改良版です。6510 は、Commodore 64 (C64)ホーム コンピュータとその派生機種で広く使用されています。また、Seagate ST-251 MFM ハードディスクでも使用されています。^[1]

6502 からの主な変更点は、8 ビットの汎用I/Oポートが追加されたことです。ただし、6510 の最も一般的なバージョンでは 6 つの I/O ピンが使用できます。さらに、アドレス バスをトライステートにすることができ、CPU を正常に停止できます。

C64 では、プロセッサの追加の I/O ピンは、バンク切り替えによるコンピュータのメモリ マップの制御と、Datasetteテープ レコーダの 4 つの信号線のうち 3 つ (電動モーター制御、キー押下検知、書き込みデータ線。読み取りデータ線は別の I/O チップに送られる) の制御に使用されます。正しいビット パターンをプロセッサのアドレス $01 に書き込むことで、  C64 のRAMのほぼ完全な 64 KB を完全に公開することができ、プロセッサの I/O ポート自体とアドレス $00 のデータ方向レジスタを除いて、 ROMやI/Oハードウェアが公開されることはありません。^[2]

1985 年、MOS は6510 のHMOSバージョンである8500 を製造しました。プロセスの変更以外は、 6510 のNMOSバージョンと実質的に同一です。8500 は、もともと近代化された C64、C64C で使用するために設計されました。しかし、1985 年には、古い NMOS ベースの C64 に少量の 8500 が使用されていました。最終的に 1987 年に正式にデビューし、新しい 85xx HMOS チップセットを使用したマザーボードに登場しました。

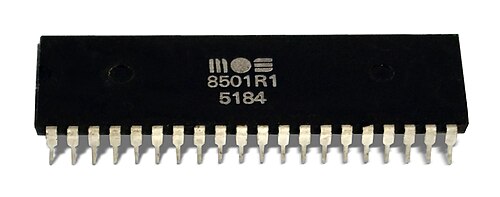

6510の派生型7501/8501は1984年に発表された。[ 3 ^] 6510と比較すると、この派生型はI/Oポートピンの数が6から8に拡張されているが、マスク不可能割り込みとクロック出力のピンが省略されている。^{[4]コモドールの}C16、C116、Plus/4ホームコンピュータ で使用されており、そのI/OポートはデータセットだけでなくCBMバスインターフェースも制御する。7501と8501 CPUの主な違いは、わずかに異なるプロセスで製造されたことである。7501はHMOS-1で製造され、8501はHMOS-2で製造された。^[3]

2  MHz対応の8502バリアントは、コモドール128で使用されています。これらのCPUはすべてオペコード互換性があります（文書化されていないオペコードを含む）。^[5]

Commodore 1551ディスク ドライブ ( Commodore Plus/4用) は、8 つの I/O ラインを備えた 6510 のバージョンである 6510T を使用します。NMIおよびRDY信号は使用できません。
