| M87 LRSV | |
|---|---|
 博物館にあるクロアチアの旧M87オルカン | |
| タイプ | 自走式 多連装ロケット砲 |
| 原産地 | ユーゴスラビア |
| 生産履歴 | |
| デザイナー | 軍事技術研究所[1] |
| 仕様 | |
| 質量 | 32トン |
| 長さ | 9メートル（29フィート6インチ） |
| 幅 | 2.64 m (8 フィート 8 インチ) |
| 身長 | 3.84 m (12 フィート 7 インチ) |
| クルー | 5 |
主 武装 | 262 mm x 12 オルカン ll x 4 |
| エンジン | ディーゼル |
| 最高速度 | 時速 80 km (50 mph) |
M -87 オルカン(セルビア語: оркан、直訳すると 「ハリケーン」) は、ユーゴスラビアの全自動自走 多連装ロケットランチャーである。ジェネリックの M-87 プロジェクトは、FAP 2832 トラックに搭載された 12 本の発射管で構成されていた。射程距離は約 50 ～ 120 km で、弾頭、対戦車地雷、対人地雷を投下する能力がある。オルカン M-87 の生産は、ユーゴスラビアの崩壊により 1990 年代初頭に中止された。
歴史
開発はユーゴスラビアとイラクの共同プロジェクトとしてKOL-15という名前で始まり、オブラド・ヴチュロヴィッチ教授がプロジェクトのコンセプトデザイナー兼主任エンジニアを務めた。[1]イラクとの初期の交渉で、ユーゴスラビアは2つの選択肢を提示した。[2]
- 12バレル、射程50kmのMRLの開発
- 4バレル、射程120kmのMRLの開発
イラクはユーゴスラビアと同様に最初の選択肢を選んだ。
開発開始当初は、ユーゴスラビア向けとイラク向けの2つの試作機が製作された。購入者の要望に応じて、クラスター弾頭を搭載したロケットが開発された。
軍事技術研究所の砲兵部門の最高執行責任者オブラド・ヴチュロヴィッチ教授によると[3] 、オルカンは以前の設計のコピーではなかった。システム開発時のユーゴスラビアの教義は、設計をコピーする国は兵器を開発した国より少なくとも5年遅れているという前提に基づいていた。[2]
特徴
M-87オルカンの 1個砲台[4]は次のものから構成されます。
- 8×8ランチャー4基
- 8×8補給車両4台（各車両にロケット弾24発搭載）
- 8×8指揮所車両1台
- 4×4地形測量軽自動車2台
- 4×4観測ポスト軽車両2台
- 4×4気象調査車1台
FAP 2832 車両とそのベース プラットフォームには、運転席から運転手が操作する中央タイヤ圧力調整システムが装備されており、より安定した射撃プラットフォームを提供します。4 つのスタビライザーはリモート コントロールによって地面に降ろされます。1 つは第 2 ロードホイールの後ろの両側に、2 つは一番後ろにあります。移動中は、ランチャーが前方に旋回し、ランチャー全体が一体型の弓形の防水シート カバーで覆われます。
ロケット
ロケットの長さは4.6メートルで、ガラスセラミック製のハウジングに収められ、車両で輸送される。ロケットは内蔵クレーン付きのFAP 3232で再装填される。ロケットの速度は1000メートル/秒。射程距離を延長したロケットは長さ4.88メートル、重量は404キログラム。16バレルの発射装置4基と192発のロケットで、3～4平方キロメートルの目標エリアをカバーできる。[5]
ロケットには以下の種類が知られている: [5] [6] [7]
- 破片弾頭を搭載したM-87-APHE、重量91kg。射程50km。
- 破片弾頭を搭載したM-87-APHE-ER、重量91kg。射程65km。
- M-87-PFHE-ER は、2倍の大きさの弾丸を内蔵した事前に破片化した弾頭です。射程距離は65kmです。
- M-87-ICM-AT、KB-2型成形炸薬子爆弾288個搭載。射程50km。
- M-87-ICM-AP、破片爆弾420個搭載。射程50km。
- M-87-AT にはマグネトー付きの YU-S-AT (KPOM) 地雷が 24 個搭載されています。射程距離は 50 km です。
一部のロケットはもう生産されていません。
特徴
導入当時（1987年）の他のMRLと比較した際のユニークな特徴は以下の通りである。[5] [8]
- 発射地点から最大 50 km 離れた場所に対戦車地雷または対人地雷を散布する能力。
- 半自動ロード。
- 発射準備には2分かかります。
- 自動水平調整。武器の自動水平調整は非常に正確です。システムにはミサイルの軌道を修正するための TV カメラ補正装置があります。
- 自動バレルサイト。
- 洗浄の必要のない硬質クロムメッキバレル。
- KB-2機雷は翼とパラシュートを備え、2本の信管（磁気式で24時間または48時間以内に自爆する機構）を備えている[2]
オブラド・ヴチュロヴィッチによれば[3] 、オルカンの主な特徴は、発射地点から5～50km離れた場所に対戦車地雷や対人地雷を散布する能力であった。
修正とバージョン
Orkan M-87 にはいくつかの改良版がありました。
- 最初の改造はスルプスカ共和国軍によって行われ、ルナR-65発射機（ZIL-135）に2つの砲身が取り付けられました。
- セルビアとモンテネグロはクルップM-418/37を改造し、オルカン砲身を2つ搭載した。
- セルビアはM-96オルカンIIの改良型を開発した。最も簡単な解決策は、投資を最小限に抑えるため、 ZIL-135発射機に262mm発射管4本を統合することだった。これらの改良型発射機の基本的な目的は回復できる。[9]新たに開発されたロケットにより、オルカンIIの射程距離は65kmに増加した。[6]
- KamAZ-6350 に基づいて Yugoimport SDPR によって開発された Orkan CER。[7]
- ドミネーターM2/12 MLRSは、ユーゴインポートSDPRが開発した、16発の262mmオルカンロケットを使用する多口径多連装ロケットシステムである。[10]
TOROS 砲兵ロケットシステム
1990年代、トルコは現代の防衛技術を共有することに消極的な米国に直面した。トルコは、多連装ロケット砲と国産発射装置の国産化を図るため、リバースエンジニアリングと近道を使って独自のバージョンを開発した。227mmロケットの供給を確保するため、彼らはSAGE 227というプロジェクト名でM270多連装ロケットシステムM26ロケットをリバースエンジニアリングした。 [11]国産MRLSの開発作業を継続するため、トルコは1995年にボスニア・ヘルツェゴビナの「ブラツヴォ・ノヴィ・トラヴニク」工場からオルカンM-87の資料、発射装置、ロケットを入手した。彼らはそれらを国産260mmロケットと発射装置の開発に使用し、開発期間を5年以上短縮した。トルコで製造された227発のM26ロケットと262発のオルカンロケットをベースにした新しい230mmと260mmのロケットがオルカンM-87発射装置から初めて発射され、1999年4月に実施された。[12] [13]
運用履歴
1995年5月、クロアチア軍がセルビア軍が占領していた領土を占領した後、セルビア・クライナ共和国はM-87オルカンを使用してザグレブを攻撃した。

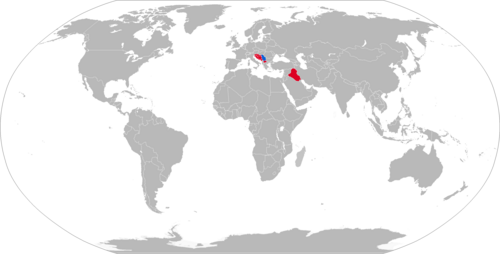

オペレーター
現在のオペレーター
セルビア- 4 M-96 オルカン II [9]
元オペレーター
ボスニア・ヘルツェゴビナ-バニャ・ルカに非稼働状態のユニット1台[14]、完成ユニット1台と部分的に組み立てられたユニット3台がロケット弾とともに破壊された[15] 。 [16]
クロアチア-ロケット弾が不足しているため1機[15]が予備、1機が博物館に保管
イラク- 発射装置4台と再装填車両4台。[17] 2000年から2001年にかけて、再装填車両はS-75ドヴィナSAMシステムの改造SM-90発射装置を使用して発射装置に改造され、発射管が12本から6本に増えた。 [18]現在は運用されていない。
ユーゴスラビア- 9 + 1 プロトタイプ[2] [19]
.svg/500px-Flag_of_Iraq_(1963%E2%80%931991).svg.png){kind=small}
.svg/500px-Flag_of_Yugoslavia_(1946-1992).svg.png){kind=small}
参照
- アストロス II - (ブラジル) - 以前の非常に類似したシステム
- TOROS (トルコ) - M-87 Orkan をリバースエンジニアリングして開発されたロケット砲システム。
- M270 多連装ロケットシステム – (アメリカ)
- ファジュル5 – (イラン)
- BM-30 スメルヒ – (ソビエト連邦)
