ロンドンダイヤル

ロンドン日時計は、 最も広い意味では、北緯 51 度 30 分に設定されたあらゆる日時計を意味しますが、より具体的には、特徴的なデザインで彫刻された真鍮製の水平日時計を指します。ロンドン日時計は、もともと科学機器メーカーによって彫刻されていました。この業界は、職人組合のシステムによって厳重に保護されていました。

日時計の目盛りまたはスタイルは天の北極を指すように設定され、太陽の影が文字盤に投影されて 1 年を通して毎日同じ位置に現れます。この位置は三角法を使用して計算するか、幾何学的作図を使用して描くことができます。日時計の世界では、一部の専門用語に古い形式の言語が使用されているため、スタイルが設定されている角度はスタイルの高さと呼ばれます。スタイルの高さは地理的な緯度と同じで、ロンドンでは51 度 30 分または 51.50 度で、これはウェストミンスター橋とほぼ一致します。

日時計には厚みがあり、午前用と午後用の 2 つの影を落とすエッジ (スタイル) があるため、文字盤には日時計の幅分の隙間が残ります。

日時計は現地の見かけの時刻を表示し、平均時刻を使用する時計は常にわずかな差異を生じます。この時間の差は計算され、文字盤に表示されます。これも古い言葉で言うと、均時差と呼ばれています。 [ ^a] ロンドンの日時計には、1時間線が表示され、30分マーカー、15分、および半15分（7分半）を表す目盛りが表示されるものもあります。均時差は3つのリングで表示され、「WATCH SLOWER」、「WATCH FASTER」という文字、月と日、差異の分数が表示されます。

これを行う方法は数多くありますが、1652年にレイボーンが発表したものは今でも人気があります。^[1]ただし、1790年にドン・フランソワ・ベドス・ド・セルが発表したものの方が広く知られています。^[2]

スタイルの高さ

${\displaystyle SH=\phi}$

時間線（午前4時から午後8時までマーク）

${\displaystyle \tan H_{H}=\sin \phi \tan(15^{\circ }\times t)}$

正午の線からの角度はどこでしょうか？${\displaystyle H_{H}}$

${\displaystyle \phi}$地理的な緯度です。

境界線の中心

スタイルとすべての時間線が交わる点。太いグノモンを備えた文字盤では、正午の間隔で区切られた 2 つの描画中心があります。

グノモン

垂直の三角形の要素。日時計は緯度に対して正確に角度が付けられており、ロンドンでは名目上は北緯 51 度 30 分です。ロンドンの日時計には厚みがあるため、朝の時間帯に影を落とすスタイルは日時計の西端になり、午後の時間帯に影を落とすスタイルは日時計の東端になります。

チャプターリング

これは数字が書かれたリングです。チャプターリングには、30 分単位のインジケーターと 15 分単位のインジケーターが付いている場合があります。

1500年代

文字盤の記録証拠（ヘンリー7世治世）

1542

ニコラス・ウルシアン - これは博物館にある最も古い例です。内側を向いたローマ数字で年代が記されています。原点または中心は文字盤の中心です。装飾はシンプルで、文字盤の下には大きなチューダーローズがあります。^[3]

1578

フィリップ・シドニー卿(1554-1586)の文字盤 (製作者不明) 。装飾にはロープワークの縁取りと、チャプターリングの端の巻物が含まれていました。

1580年代

シンプルな穴あき文字盤 - あまり裕福でない人々が使用していましたが、日時計は複雑な形になり始めました。

1590

アイザック・シムズという「金細工師」が文字盤を製作していました。文字盤の区分の中心は文字盤の南端に移り、区分は時間、30 分、15 分になりました。文字は、書道と銀細工の発展を反映して、流れ出るように書かれていました。シムズの文字盤の中には、渦巻き模様のものもありました。

ジャコビアン

1588-1653

数学機器メーカーのエリアス・アレン。これらは厳粛な装飾が施された正確なものでした。

1665

科学機器の著名な彫刻家ヘンリー・サットン（1649-1665）はペストの犠牲者となった。

1660

政権交代 復古した貴族たちは家を修復し、庭園を装飾した。装飾的な日時計の需要が高まった。

1680年代

ヘンリー・ウィン

1680

フラムスティードの均時差表が利用可能でした。文字盤製作者たちは、文字盤に情報をどのように含めるべきか実験しました。トーマス・トンピオンはカレンダー表を使用し、ウィンは線状の帯状の表を好みました。表はその後、コンパス ローズの周囲に同心円状の弧として描かれました。初期の弧には「自然日の均時差」というラベルが付けられていましたが、後に「Watch Fast」というテキストも含まれました。このチャプター リングは、オークの葉の装飾的なリングによってコンパス ローズから分離されていました。

1700

ウィンは引退し、彼の工房はトーマス・ライト、トーマス・タッテル、リチャード・グリンに引き継がれた。

1700年代

ジョン・ロウリーは時間の数字を外側に向けるようにしました。これはロンドンのすべてのダイヤルリストに採用され、1750年までにすべての地方で採用されました。

1700年代

自然日数の式の方向の変更は2 段階で行われました。最初は単純な反転で、月が逆方向に進み、次に月が左から右、つまり反時計回りに反転されました。

1750

数学機器メーカーは工場システムに移行し、職人の工房では文字盤のごく一部だけを製作するようになりました。トーマス・ヒースは大きな工房を持っていました。^[4]文字盤はもはや一人の職人によって署名されることはありませんでした。名前は製造元、あるいは小売業者の名前でした。装飾はパターンブックから来ており、均時差リングの巻物、紋章、署名用のカルトゥーシュなどでした。

1800

デザインの簡素化。オークの葉の装飾はジグザグのデザインに置き換えられました。Troughton & Simms は、文字盤を製造していた数学機器メーカーの最後の 1 つでした。

1850年代

時間が電気的に伝達されるようになると、正確な文字盤の必要性は減少しました。フランシス・バーカー・アンド・サン^[5]は装飾デザインのカタログを発行しました。

1880年代

機械（パンタグラフ）による彫刻が開始されました。時計の速度を速く/遅くするリングが削除され、代わりに単純な表が使用され、1920 年以降はグラフが使用されました。

1900年代

偽造文字盤の出現。モットーや時の神、太陽などのシンボルが刻まれている。偽造文字盤には偽の日付と偽のメーカー名が記されており、顧客の需要に応えるためピアソン・ページ社やピアレス・ブラス社などの会社が販売した。^[6]

水平ダイヤルは、赤道儀のダイヤルの等角の時間線を取り、それをスタイルに対して斜めの平面に投影します。マークアップはこの変換をシミュレートします。

ドン・フランソワ・ベドス・ド・セル法（1760年）^[7]別名ワウ法（1973年）^[8]

• 大きな紙を一枚用意します。
• 下から始めて、横に線を引き、中央に垂直に線を引きます。交差する場所が重要で、それを O と呼びます。
• 文字盤のサイズを選択し、線を引きます。中心線と交差する場所が重要です。これをFと呼びます。
• 緯度はわかっています。O からこの角度で上向きに線を引きます。これが構築線です。
• 定規を使用して、（線を引いて）F から構築線を通り、直角に交差する線を引きます。その点を E と呼びます。これは重要です。正確には、長さが である線 FE が重要です。${\displaystyle \sin \phi}$
• コンパスまたは仕切りを使用して、長さ FE を F から中心線に沿って上方向にコピーします。新しいポイントは G と呼ばれます。これは重要です。これで、構築線と FE を消去できます。
• G から、15° 間隔で、F を通る線と交差するのに十分な長さの一連の線が引かれます。これらは、3 つだけを取って点を表す場合、時刻の 9、10、11、12、1、2、3 を示します。${\displaystyle \tan h\sin \phi }$
• 文字盤の中心は下部の点Oにあります。これらの各時間点からOまで引いた線が完成した文字盤の時間線になります。^[9]
• 紙が十分に大きい場合、上記の方法は 7 から 12 まで、および 12 から 5 まで機能し、6 の前後の値は対称性によって計算されます。ただし、7 と 8、および 4 と 5 をマークアップする別の方法があります。3 が線と交差する点を R とし、ベース ラインに対して直角に線を引きます。その点を W とします。構築線を使用して W と F を結びます。Waugh は、時間の線との交差点を K、L、M と呼びます。
• コンパスまたは分度器を使用して、この線NとPにさらに2つの点を追加し、距離MN = ML、MP = MKとなるようにします。欠けている時間線はOからN、Pを通って描かれます。構築線は消去されます。^[9]

•
  ダイヤルを北緯 52 度に設定します。最初の 3 本の線。
•
  緯度をマークし、長さをレイアウトし、垂直のGにコピーします。${\displaystyle \sin \phi}$
•
  Gから水平方向にキャストします。${\displaystyle \tan h\sin \phi }$
•
  実際の時刻ラインは 9、10、11、12、1、2、3 です。
•
  構築線が削除されました。
•
  7、8、4、5の線の構築
•
  7、8、4、5の線をマークする
•
  完成した北緯 52 度の日時計。ベドス・デ・セルス (1790)

注意: これらの図の精度はテストされていません。北に行くほど、ダイヤルの幅が広くなります。

ビーミッシュ博物館

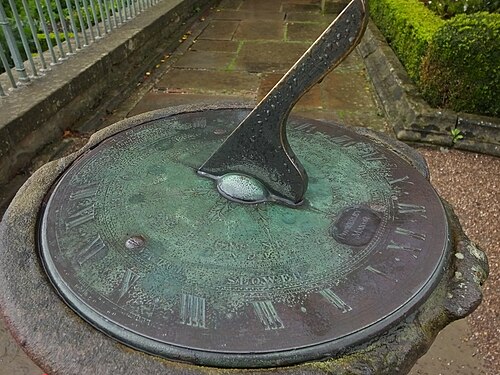

ロンドンには 2 つの日時計があり、1 つ目は「町」の弁護士事務所のそばにあります。日付は 1649 年です。2 つ目はポッカリー マナーの庭にあり、六分儀や航海計器の製造で有名なスペンサー、ブラウニング & カンパニーが製造した日時計です。

セント・マイケルズ・マウント、コーンウォール

トラウトンとシムズによって彫刻された文字盤があります。
