三ホウ酸リチウム

三ホウ酸リチウム

__リチウム+      __ B 3+      __ O 2−
識別子
CAS番号	12007-41-9 はい
3Dモデル（JSmol）	インタラクティブ画像
パブケム CID	23716905
InChI InChI=1S/B3O5.Li/c4-1-7-3(6)8-2-5;/q-1;+1 キー: VCZFPTGOQQOZGI-UHFFFAOYSA-N
笑顔 [Li+].B(=O)OB([O-])OB=O
プロパティ
化学式	リチウムボロン酸​
モル質量	119.37 グラムモル−1
外観	無色の結晶性固体
密度	2.747グラム/ cm3
融点	834 °C (1,533 °F; 1,107 K)
屈折率( n D )	1.5656

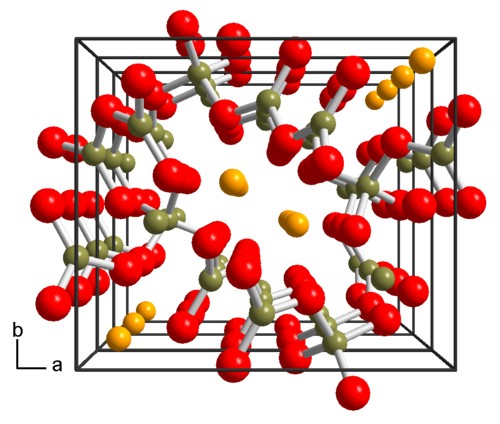

構造
分子の形状	斜方晶系
特に記載がない限り、データは標準状態（25 °C [77 °F]、100 kPa）の材料に関するものです。 はい 確認する （何ですか  ？） はいいいえ インフォボックス参照

三ホウ酸リチウム（LiB ₃ O ₅）またはLBOは、非線形光学 結晶です。透明度範囲が広く、非線形結合が適度に高く、損傷しきい値が高く、化学的および機械的特性が優れています。この結晶は、Nd:YAG レーザー（1064 nm → 532 nm）などの第 2 高調波発生（SHG、周波数倍増とも呼ばれる）によく使用されます。LBO は、臨界位相整合と非臨界位相整合の両方が可能です。後者の場合、結晶は波長に応じて加熱または冷却する必要があります。

三ホウ酸リチウムは、中国科学院福建省物質構造研究所の陳創天らによって発見・開発され、特許を取得している。^[1]

• 点群: mm2
• 格子定数：a =8.4473 Å、b =7.3788 Å、c =5.1395 Å
• モース硬度：6
• 伝送範囲: 0.16 – 2.6 μm
• 損傷閾値：25 J/cm ²（1064 nm、10 nsパルス）
• 熱膨張係数：x ^： 10.8 × 10 ⁻⁵ /K、y：−8.8×10 −5 /K、z：3.4×10 −5 / ^K
• 比熱: 1060 J/kg·K
• 融点: 834 °C

三ホウ酸リチウム（LBO）結晶は、さまざまな非線形光学用途に応用できる。^[2]

• 高ピークパワーパルスNdドープ、Tiサファイアレーザーおよび色素レーザーの周波数倍増および周波数3倍増
• CWおよび準CW放射の周波数変換のためのNCPM（非臨界位相整合）
• タイプ1とタイプ2の位相整合を備えたOPO（光パラメトリック発振器）

• LBO クリスタル (三ホウ酸リチウム) www.redoptronics.com
