アルインコ
.jpg/500px-Alinco_DJ-S11_(8846121336).jpg)
土地
- DJ-100
- DJ-A10/A40
- DJ-A11/A41 [1]
- DJ-A35 [2]
- DJ-A36 [3]
- DJ-A446 [4]
- DJ-CRXシリーズ
- DJ-VX10/50
- DJ-VX11シリーズ
- DJ-W10
- DJ-W18
- DJ-W35
- DJ-W58
- DJ-W100
- DR-138/438
- DR-CS10
宝峰
以下および他の箇所で使用されている RX と TX は、受信と送信を意味するアマチュア無線の専門用語です。
UV-5R
Baofeng UV-5Rは、米国で販売されているハンドヘルドラジオです[6]。 2012年から生産されています。[7]ラジオに関わる多くのプロジェクトで使用されています。[8] [9]人気のある安価なモデルと言われています。[6]
特徴
UV-5R は、2 メートル帯域で 136 ～ 174 MHz、70 cm 帯域で 400 ～ 520 MHz で送信するように設計されています。(480 MHz ～ 520 MHz は、英国では Ofcom 規制に準拠するため利用できず、メーカーによってブロックされています)。機能には、ローカル リピーターで使用するためのCTCSSおよびデュプレックス操作、デュアル ウォッチおよびデュアル受信、LED フラッシュライト、英語または中国語の音声プロンプト、および LCD ディスプレイ用のプログラム可能な LED 照明が含まれます。
米国における違法なマーケティングと流通
FCCは、テキサス州ヒューストンに拠点を置く輸入業者で、Baofeng Radio USを所有・運営するAmcrest Industriesに対し、UV-5Rを違法に販売したとして告発した。FCC告発書には、同製品は「機器認可の範囲外で作動可能」であり、付与されたパート90認可の範囲外であると記されている。FCCは、Amcrestが「制限周波数で送信可能なUV-5RシリーズFMハンドヘルドラジオ」を販売したと主張している。「機器認可の範囲外で作動可能な」機器の販売は許可されていない。[6]
クアンシェン
CRTフランス
コミュニケーション・ラジオ・テレコミュニケーション・フランスは、アマチュア無線トランシーバーを製造している会社です。[10]
アイコム
ハンドヘルド
- ID-51 [16]
- ID-31（DSTAR）
- ID-52（DSTAR）
- IC-2AT（アナログ）

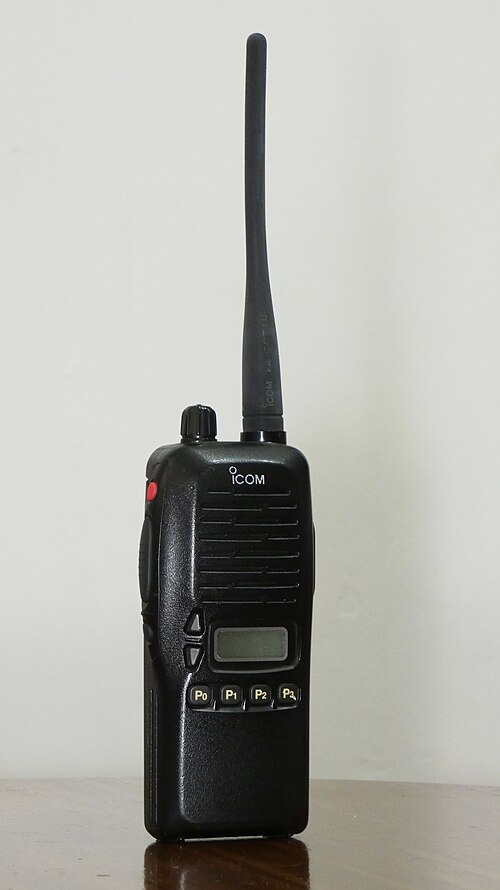

- IC-F4GS（アナログUHF）
- IC-T70A（アナログデュアルバンド）
- IC-T10 (アナログデュアルバンド)
- IC-T90A（アナログトライバンド）
- IC-V80（アナログ）
- IC-V86（アナログ）
HF
- IC-7800
- IC-7851
- IC-7700
- IC-7610
- IC-7600

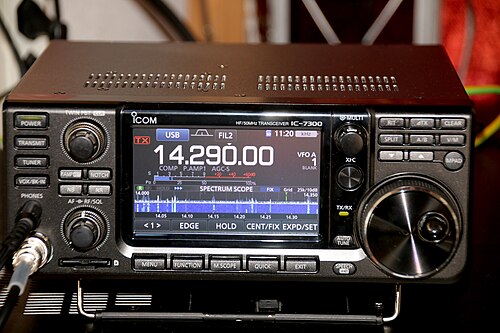

- IC-7300 [17]
- IC-7200
- IC-703 [18]
- IC-718
- IC-728
HF/VHF/UHF全モード
- IC-9100 [19]
- IC-7000 [20]
- IC-7100 [21]
- IC-705 [22]
VHF/UHF全モード
- IC-9700 [23]
ケンウッド
製品ラインには、1.8 MHz から 50 MHz までの HF (高周波) 帯域をカバーするHFトランシーバーの「TS」シリーズがあります。これらのトランシーバーには、TS-820S、TS-590S、TS-850S、TS-430S などがあります。
その他のシリーズには、100、500、2000 シリーズがあります。ケンウッドは、ディスプレイやコントロールがなく、リモート コンピューターまたは別のコントロール ユニットによって完全に制御されるトランシーバーである「B」モデルも提供しています。
- デジタルデータモードとモデムを内蔵した無線機（APRS用）
HF HF/VHF/UHF
TS-2000
ケンウッドTS-2000は、ケンウッド社が製造したアマチュア無線 トランシーバーです。[24] [25] [26] 2000年に発売されたこの無線機は、「オールインワン」機能で知られています。1.25メートル帯を除く160メートルから70センチメートルのすべてのアマチュア無線帯域で送信でき、「X」モデルには23センチメートル帯域機能オプションも組み込まれています。ケンウッドは2018年9月にTS-2000の生産を中止しました。[27]
バリエーション
- TS-2000、標準基地局モデルと地域バージョン
- アメリカ大陸向けのKタイプ。
- ヨーロッパ向けEタイプ;
- スペイン向けE2タイプ
アイコム IC-718 - TS-B2000は、制御にコンピュータまたはオプションのモバイルコントロールパネルを必要とする洗練された「ブラックボックス」ユニットです。
- TS-2000LE、ケンウッド創立60周年を記念したブラック仕上げの限定生産TS-2000
特徴
TS-2000 は、機能豊富なトランシーバーとして販売されました。「オールバンド」トランシーバーである TS-2000 は、HF、6 メートル、2 メートルのバンドで最大 100 ワット、70 センチメートルで 50 ワット、TS-2000X またはオプションの UT-20 を使用すると、1.2 GHz または23 センチメートルのバンドで 10 ワットの最大出力を提供します。(米国版) 無線機のメイン受信機は、30 kHz から 60 MHz、142 MHz から 152 MHz、420 MHz から 450 MHz (「X」モデルではさらに 1240 MHz から 1300 MHz) をカバーします。サブ受信機は118〜174MHz、220〜512MHz（VFO範囲）の間でチューニングします。[28]
無線機のメイン受信機はIFレベルでDSP を使用するため、従来の無線機で必要だった機械式フィルターを購入することなく、非常に柔軟な帯域幅の選択が可能です。
バックライト付きキー、DX パケット クラスター情報を受信するための内蔵 TNC、およびケンウッドの TH-D7A ハンドヘルド ラジオまたは TM-D700A モバイル ラジオを使用してトランシーバーをリモート制御できる Sky Command II+ システム (K モデルに搭載) を備えています。
ファームウェア
ケンウッドはファームウェアアップデート[29] 、メモリコントロールプログラムMCP-2000 [30]、ラジオコントロールプログラムARCP-2000 [31]を提供しています。
TS-820S
ケンウッドTS-820Sは、1970年代後半から1980年代にかけて主にケンウッド株式会社によって製造されたアマチュア無線 トランシーバーのモデルです。1986年の社名変更以前は、トリオエレクトロニクスによって一部が製造されていました。トランシーバーの前身はTS-520で、1年前に生産が開始されました。TS-820Sは、1970年代から1980年代にかけてケンウッドによって製造された3つのハイブリッド（真空管と半導体を含む）モデルのうちの2番目であり、 [32]その品質で注目されました。その機能性と新しいハイブリッド技術により、1970年代後半から1980年代前半にかけてアマチュア向けに販売されたトランシーバーの中で最も人気のあるものの1つになりました。TS-820Sには電源が内蔵されているため、120Vの壁コンセントに直接差し込むことができます。
バリエーション
TS-820にはLED周波数カウンターが搭載されていなかったが、それ以外は820Sと同一であった。[33] TS-820Sは最も洗練された（そして一般的な）派生型であった。[33] TS-820Xは米国では入手できず、主に日本で生産された。
機能
このトランシーバーは、 HF 10、15、20、40、80、160メートルバンドで送受信が可能で、 [33] 15MHzでWWVとWWVHを受信できます。すべてのバンドでSSB、FSK、CWを使用できます。 [33] TS-820Sの消費電力は、受信時に57ワット（ヒーターオン）、送信時に292ワットです。トランシーバーのピークエンベロープ電力出力は、SSBとCWで約100ワット、FSKで約60ワットです。真空管は、トランシーバーのドライブ、プレート、負荷コントロールを使用して手動で調整されます。
一般仕様
- 周波数範囲: 1.8～2.0 MHz、3.5～4.0 MHz、7.0～7.3 MHz、14.0～14.35 MHz、21.0～21.45 MHz、28.0～28.5 MHz、28.5～29.0 MHz、29.0～29.5 MHz、29.5～29.7 MHz。15 MHzでWWVおよびWWVH を受信
- 電源: 120/220 VAC
- モード（受信と送信）：LSB、USB、FSK、CW
- 消費電力: 57 ワット (受信、ヒーターオン); 292 ワット (送信)
- アンテナインピーダンス: 50～75オーム
- アンテナコネクタ: SO-239
- 重量: 35.2ポンド (16.0 kg) [33]
- 寸法: 幅333ミリメートル（13.1インチ）、高さ153ミリメートル（6.0インチ）、奥行き335ミリメートル（13.2インチ）[33]
- 特徴: デジタル周波数カウンター、VOX、ノイズブランカー、受信機インクリメンタルチューニング(RIT)、IFシフト、RF減衰[34]
受信機と送信機の仕様
- 安定性: 無線機がウォームアップしてから 30 分以内に 100 Hz 以内、または 1 分間のウォームアップ後 1 時間以内に最大 1 kHz。
- オーディオ周波数応答: 400～2600 Hz、6 dB以内
- 帯域幅: SSBで2.4kHz、CWで500Hz [33]
ミッドランド
ハンドヘルド
- CT590 S（アナログVHF/UHF）[35]
- CT990 EB（アナログVHF/UHF）[36]
携帯
- CT 2000（アナログVHF/UHF）[37]
- CT 3000（アナログVHF/UHF）[38]
- DBR 2500（アナログVHF/UHF）[39]
ウーシュン
Quanzhou Wouxun Electronics Co. Ltd. は、中華人民共和国の泉州市に拠点を置く携帯無線機の製造会社です。
同社はUHF/VHF無線機の製造を目的として2000年に設立されました。[40]
- KG-UV6D [41] [42]
- KG-UV9D
八重洲
FT-221
FT-221 は、1970 年代に製造された モジュラーVHF 2Mオールモード ( SSB、AM、CW、FM )アマチュア無線 トランシーバーです。
技術的な説明
その他のモデルバリエーション
FT221Rはリピーターシフト機能付きモデルで、FT221RDはデジタルディスプレイも搭載しています。

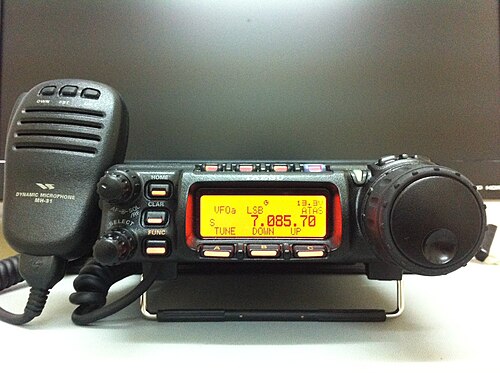

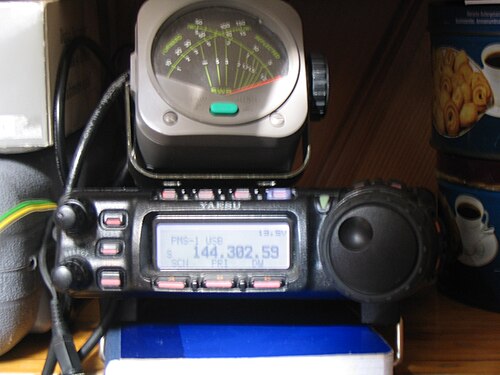

FT-857
ヤエスFT-857は、最小のMF/HF/VHF/UHFマルチモード汎用アマチュア無線 トランシーバーの1つです。[45]このセットは日本のVertex Standard Corporationによって製造され、ヤエスブランドで販売されています。 [46] FT-857は、FT-897およびMARK-V FT-1000MPトランシーバーをベースに開発されました。[45]
技術仕様
- RX周波数範囲: 100 kHz-56 MHz、118 MHz-164 MHz、420 MHz-470 MHz
- TX周波数範囲: 160～6メートル、2メートル、70センチメートル
- 送信: CW、SSB、AM、FM、デジタルモード
- 出力: 100W (SSB、CW、FM)、25W (AM、キャリア) @ 13.8V [46]
QRPトランシーバー
これらは、主にアマチュア無線家がQRP (低電力) 運用に使用する低電力トランシーバーです。市販製品として入手可能で、キットから組み立てたり、公開された設計図から自作したりできます。
