ピークエンベロープパワー

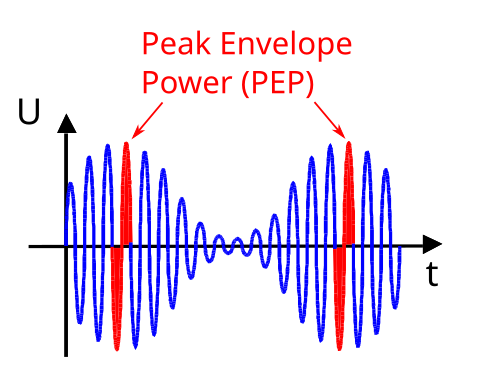

ピークエンベロープ電力（PEP）は、変調の頂点における単一の無線周波数サイクルの平均電力です。これは連邦通信委員会の定義です。PEPは通常、通常の動作条件下での変調エンベロープの不定期または連続的に繰り返される頂点と見なされます。米国FCCは、PEPを使用して無線送信機の最大電力基準を設定しています。^[1]

搬送波が線形で完全に対称な100%変調であると仮定すると、AM送信機のPEP出力は搬送波PEPの4倍になります。言い換えれば、典型的な現代の100ワットのアマチュアトランシーバーは、AMで動作しているとき、通常25ワット以下の搬送波出力と定格されています。^[2]

PEP は、適切に形成されたCW送信における安定した搬送波電力、または無線電信の点または破線の平均電力に等しくなります。PEP は、安定したFM、FSK、またはRTTY送信における平均電力にも等しくなります。

FSKなどの複雑な変調形式では平均電力は PEP と同じですが、ピーク エンベロープ電力は、電力オーバーシュートのあるCW波形や、SSB や AM 音声伝送などの振幅変調波形などの歪んだエンベロープ内の長期平均電力と特定の比率や数学的関係を持ちません。たとえば、SSB 音声伝送の一般的な平均電力は PEP の 10 ～ 20% です。PEP に対する長期平均電力の割合は処理とともに増加し、極端な音声処理では通常約 50% に達します。

最近のアマチュア無線機のほとんどは、ALC (自動レベル制御) システムを使用して PEP をサンプリングして電力を調整します。ALC システムでの時間遅延と、特に狭いフィルタなどの複数のステージを通過する RF 信号の有限時間により、異常なエンベロープ歪みが生じることがよくあります。この歪みは、通常、リーディング エッジでのエンベロープ電力オーバーシュートとして現れ、AM で負のキャリア シフトを引き起こすことがあります。設計が不十分な一部の無線機では、定常状態の PEP 設定の数倍の短期エンベロープ電力オーバーシュートが発生します。このエンベロープ オーバーシュートにより、PEP と平均電力の定義がさらに複雑になります。

PEP は、移動送信機が相互に干渉する可能性を最も正確に表すため、放送以外の AM アプリケーションでよく使用されていました。現在では、その使用はやや非推奨となっており、平均 送信電力出力(または平均 有効放射電力) が一般的に好まれています。

• 連邦規格 1037C
