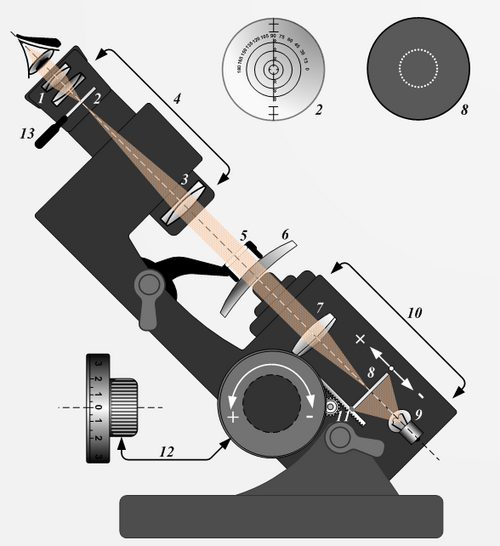

3 – 対物レンズ4 – ケプラー式望遠鏡
5 – レンズホルダー6 – 不明レンズ
7 – 標準レンズ 8 – 照明されたターゲット
9 – 光源10 – コリメータ
11 – 角度調整レバー
12 – パワードラム (+20 および -20 ディオプター)
13 – プリズムスケールノブ

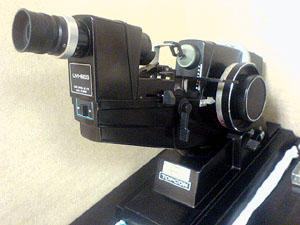

レンズメーターまたはレンズメーター（時には焦点計または頂点計とも呼ばれる）[1] [2]は、眼科で使用される光学機器です。主に検眼士や眼鏡技師が、眼鏡レンズの背面または前面の頂点の度数を測定し、眼鏡の処方箋が正しいことを確認したり、カットされていないレンズを適切に配置してマークしたり、眼鏡フレームにレンズが正しく取り付けられていることを確認したりするために使用します。レンズメーターは、特別なレンズサポートを使用すると、 コンタクトレンズの度数を確認することもできます。
レンズメーターによって評価されるパラメータは、眼科医または検眼士が患者の処方箋に基づいて指定した値です。球面度数、円柱度数、軸度数、加入度数、場合によってはプリズム度数です。レンズメーターは累進レンズの精度をチェックするためにも使用され、レンズの中心やレンズの適切な性能に重要なその他のさまざまな測定値をマークできる場合がよくあります。また、眼科検査の前に患者に最後に与えられた処方箋を入手して、その後の検査を迅速に行うためにも 使用されます。
歴史
1848年、アントワーヌ・クローデは、写真光線の強度を測定するために設計された機器であるフォトメーターを製作し、1849年には、ポートレート写真で完璧な焦点を確保するための焦点計を発表しました。 [3] 1876年、ヘルマン・スネレンは、凸レンズのパワーを測定して光学中心を見つけることができる光学ベンチに似た構成のファコメーターを発表しました。トロップマンは1912年にさらに一歩進んで、最初の直接測定機器を発表しました。
1922年に、最初の投影レンズメーターの特許が申請されました。これは、上図の標準レンズメーターと同様のシステムですが、測定対象をスクリーンに投影するため、機器自体で観察者の屈折誤差を補正する必要がなくなり、小さな望遠鏡で機器を覗き込む必要性が減りました。これらの利点にもかかわらず、上記の設計は光学の世界ではまだ主流です。[4]
