直鎖状低密度ポリエチレン

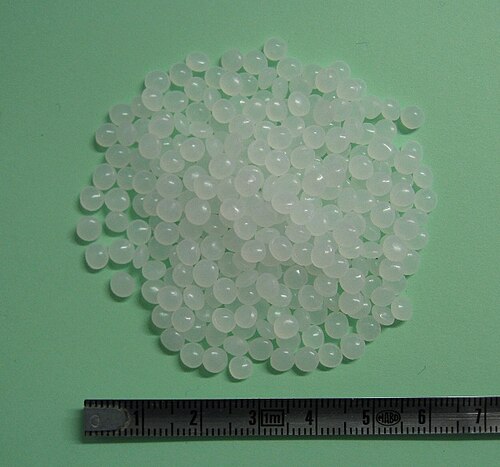

直鎖低密度ポリエチレン( LLDPE ) は、実質的に直鎖のポリマー(ポリエチレン) であり、多数の短い分岐があり、通常はエチレンと長鎖オレフィンの共重合によって製造されます。直鎖低密度ポリエチレンは、長鎖分岐がないため、従来の低密度ポリエチレン(LDPE) とは構造的に異なります。LLDPE の直鎖性は、LLDPE と LDPE の製造プロセスが異なることに起因します。一般に、LLDPE は、エチレンとブテン、ヘキセン、オクテンなどの高級アルファオレフィンとの共重合によって、より低い温度と圧力で製造されます。共重合プロセスにより、従来の LDPE よりも分子量分布が狭く、直鎖構造と相まって、大幅に異なるレオロジー特性を持つ LLDPE ポリマーが生成されます。^[要出典]

LLDPE の製造は、遷移金属触媒、特にチーグラーまたはフィリップスタイプの触媒によって開始されます。実際の重合プロセスは、溶液相または気相反応器のいずれかで行うことができます。通常、溶液相ではオクテンが共モノマーであり、気相反応器ではブテンとヘキセンがエチレンと共重合されます。LLDPE は、LDPEよりも引張強度が高く、耐衝撃性および耐穿刺性も優れています。非常に柔軟で、応力下で伸びます。より薄いフィルムの製造に使用でき、環境応力亀裂耐性が優れています。耐薬品性に​​優れています。電気的特性も優れています。ただし、LDPE ほど加工が容易ではなく、光沢が低く、ヒートシールの範囲が狭いです。^[要出典]

LDPE と LLDPE は、独特のレオロジー特性またはメルトフロー特性を持っています。LLDPE は分子量分布が狭く、鎖分岐が短いため、せん断に対する感受性が低くなっています。押し出しなどのせん断プロセス中、LLDPE はより粘性が高いままであり、そのため同等のメルトインデックスの LDPE よりも加工が困難です。LLDPE のせん断感受性が低いため、押し出し中にポリマー鎖の応力緩和が速くなり、そのため物理的特性がブローアップ比の変化の影響を受けやすくなります。溶融伸長では、LLDPE はすべてのひずみ速度で粘度が低くなります。つまり、伸長時に LDPE のようにひずみ硬化しません。ポリエチレンの変形速度が増加すると、LDPE は鎖の絡み合いにより粘度が劇的に上昇します。この現象は LLDPE では見られません。LLDPE には長鎖分岐がないため、伸長時に鎖が絡まることなく互いに滑ることができるためです。この特性はフィルム用途にとって重要です。なぜなら、LLDPE フィルムは高い強度と靭性を維持しながら簡単にダウンゲージできるからです。LLDPEのレオロジー特性は、「せん断に対して硬い」と「伸張に対して柔らかい」と要約できます。LLDPE は、ゴミ箱のライナー、木材、造園用結束バンド、床タイル、堆肥箱、配送用封筒など、他のものに リサイクルできます。

LLDPEは、ポリエチレンのほぼすべての従来の市場に浸透しており、プラスチックバッグやシート（同等のLDPEよりも薄い厚さを使用できる）、プラスチックラップ、ストレッチラップ、ポーチ、玩具、カバー、蓋、パイプ、バケツや容器、ケーブルのカバー、ジオメンブレン、^[1]、主にフレキシブルチューブに使用されています。2013年、LLDPEの世界市場は400億ドルの規模に達しました。^[2]

メタロセン触媒を使用して製造された LLDPE はmLLDPEと表示されます。

• 架橋ポリエチレン（XLPE/PEX）
• 高密度ポリエチレン（HDPE）
• 低密度ポリエチレン（LDPE）
• 中密度ポリエチレン（MDPE）
• プラスチックリサイクル
• ストレッチラップ
• 超高分子量ポリエチレン（UHMWPE）

• モダンプラスチック百科事典10月中旬号、56ページと61ページ

• ウィキメディア・コモンズの直鎖状低密度ポリエチレンに関連するメディア
• [1] LLDPEの物理的性質の例
